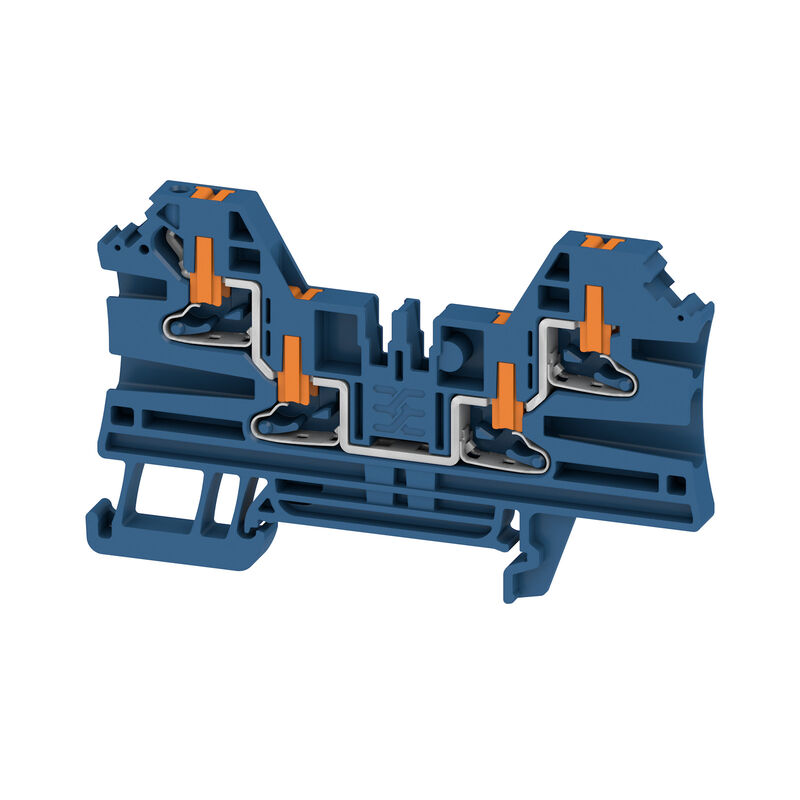

Genomgångsplintblock, PUSH IN, mörkblå, 2.5 mm², 24 A, 800 V, Antal anslutningar: 4

Produkt-ID 2847480000
Öppna i konfiguratorn
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 88 Använda produkter 1068
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Materialdata Märkdata IECEx/ATEX Systemparametrar ytterligare tekniska data Klämbara ledare (ytterligare anslutning) Klämbara ledare (Märkanslutning) Märkdata enligt CSA Allmänt Märkdata Märkdata enligt UL Klassificeringar

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/97ca7c49-72a6-43d6-8530-aae8293fa226/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E60693

Allmänna beställningsdata

Utförande
Genomgångsplintblock, PUSH IN, mörkblå, 2.5 mm², 24 A, 800 V, Antal anslutningar: 4
Art.nr.
2847480000
Typ
AL4C 2.5 DBL
GTIN (EAN)
4064675457022
Förp.
50 items

Mått och vikter

Djup
48 mm
Byggdjup (tum)
1,89 inch
Höjd
79,5 mm
Bygghöjd (tum)
3,13 inch
Bredd
5,1 mm
Byggbredd (tum)
0,201 inch
Nettovikt
10,734 g

Temperaturer

Lagertemperatur
-25 °C...55 °C
Varaktig driftstemperatur, min.
−60 °C
Varaktig driftstemperatur, max.
130 °C

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Materialdata

Grundläggande material
Wemid
Colour
mörkblå
Färg manöverelement
orange
Brännbarhetsklass enligt UL 94
V-0

Märkdata IECEx/ATEX

Certifikat nr. (ATEX)
TUEV22ATEX8826U
Certifikat nr. (IECEX)
IECEXTUR22.0019U
Max. spänning (ATEX)
550 V
Ström (ATEX)
21.5 A
Ledararea max. (ATEX)
4 mm²
Max. spänning (IECEX)
550 V
Ström (IECEX)
21.5 A

Systemparametrar

Ändplatta krävs
Ja
Antal potentialer
1
Antal våningar
1
Antal klämställen per våning
4
Number of potentials per tier
1
Levels cross-connected internally
Nej
Montageskena obestyckad
TS 35
N-Funktion
Nej
PE-Funktion
Nej
PEN-Funktion
Nej

ytterligare tekniska data

explosionstestat utförande
Ja
Montagesätt
ihakningsbar
Monteringstyp
TS 35
rastbar
Ja
Öppna sidor
höger

Klämbara ledare (ytterligare anslutning)

Anslutningstyp, ytterligare anslutning
PUSH IN

Klämbara ledare (Märkanslutning)

Anslutningsarea, fintrådig, min.
0,14 mm²
Anslutningsarea, flertrådig, max.
2,5 mm²
Anslutningsarea, flertrådig, min.
0,14 mm²
Anslutningsområde, max.
2,5 mm²
Anslutningsområde, min.
0,14 mm²
Anslutningsriktning
på sidan
Anslutningstyp
PUSH IN
Antal anslutningar
4
Avisoleringslängd
10 mm
Klingmått
6 x 3,5 mm
Ledararea, entrådig, max.
4 mm²
Ledararea, entrådig, min.
0,14 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, max.
4 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, min.
0,14 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/4, max.
2,5 mm²
Ledararea, fintrådig med ändhylsor DIN 46228/4, min.
0,14 mm²
Ledararea, fintrådig, min.
0,14 mm²
Ledardiameter, AWG, max
AWG 12
Ledardiameter, AWG, min.
AWG 28
Ledardiameter, fintrådig, max.
4 mm²
Tolkdorn enligt 60 947-1
A3
Tvilling-ändhylsa, max.
0,75 mm²
Tvilling-ändhylsa, min.
0,5 mm²

Märkdata enligt CSA

Certifikat nr. (CSA)
200039-70089609
Ledararea max. (CSA)
12 AWG
Spänning grupp B (CSA)
600 V
Spänning grupp C (CSA)
600 V
Spänning grupp D (CSA)
600 V
Ström Gr B (CSA)
20 A
Ström Gr C (CSA)
20 A
Ström Gr D (CSA)
5 A
Wire cross section min. (CSA)
26 AWG

Allmänt

Ledardiameter, AWG, max
AWG 12
Ledardiameter, AWG, min.
AWG 28
Montageskena obestyckad
TS 35
Normer
IEC 60947-7-1

Märkdata

Märkarea
2,5 mm²
Märkspänning
800 V
Märkspänning DC
800 V
Märkström
24 A
Ström med max. ledare
24 A
Normer
IEC 60947-7-1
Genomgångsmotstånd enligt IEC 60947-7-x
1,33 mΩ
Märkstötspänning
8 kV
Förlusteffekt enligt IEC 60947-7-x
0,77 W
Pollution severity
3
Surge voltage category
III

Märkdata enligt UL

Certificat Nº (cURus)
E60693
Conductor size Factory wiring max. (cURus)
12 AWG
Corrente Gr B (cURus)
20 A
Current size C (cURus)
20 A
Prąd rozm. D (cURus)
5 A
Taille du conducteur Câblage d'installation min. (cURus)
26 AWG
Taille du conducteur Câblage d'usine min. (cURus)
26 AWG
Tension Gr D (cURus)
600 V
Tensión Gr B (cURus)
600 V
Разм. провода Электропроводка полевого уровня, макс. (cURus)
12 AWG
전압 크기 C(cURus)
600 V

Klassificeringar

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
