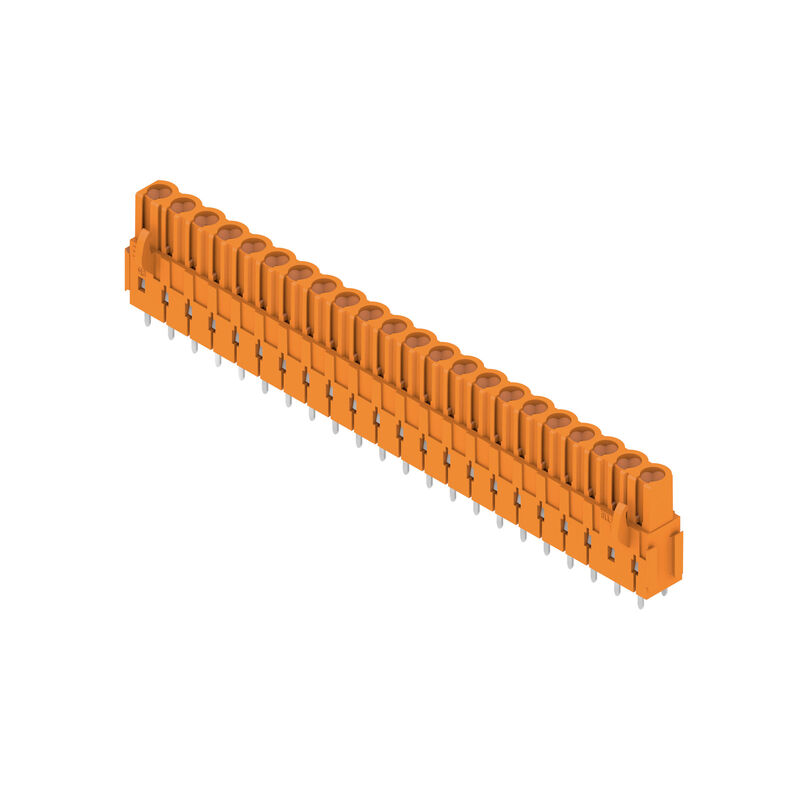

Product image
BLL 5.08/22/180B 3.2SN OR BX

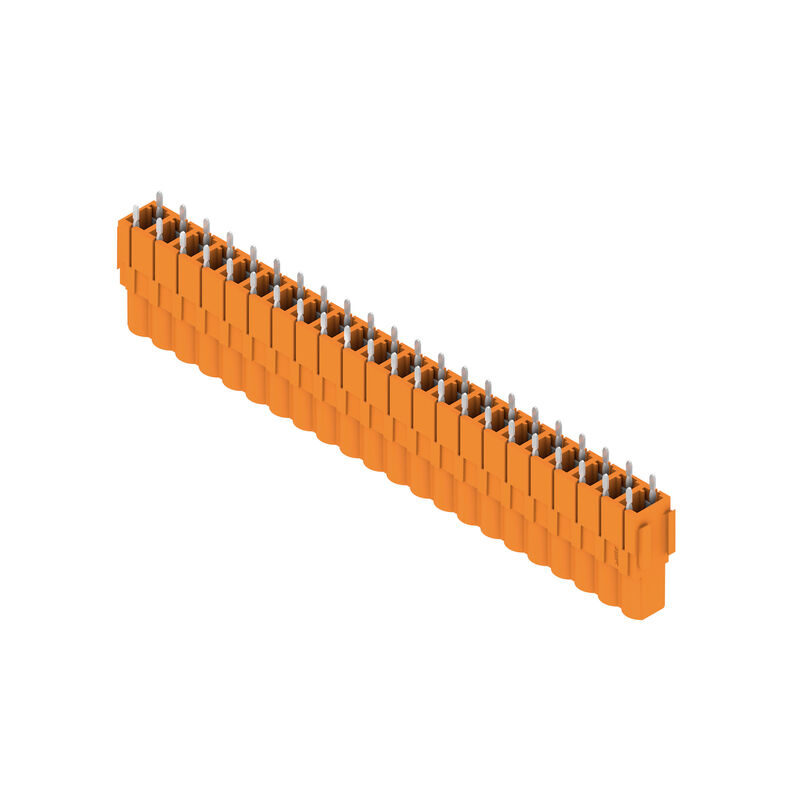

Product image
BLL 5.08/22/180B 3.2SN OR BX
Dimensional drawing
BLL 5.08/22/180B 3.2SN OR BX
Example of use
BLL 5.08/22/180B 3.2SN OR BX
Example of use

BLL 5.08/22/180B 3.2SN OR BX

PCB plug-in connector, female header, Dovetails for fixing blocks, THT solder connection, 5.08 mm, Number of poles: 22, 180°, Solder pin length (l): 3.2 mm, tinned, orange, Box

Product ID 1682930000
Gegevensblad downloaden Engineering Support Product Downloads
Toebehoren 8 Contradelen 17 Verwante producten 23
Approvals General ordering data Dimensions and weights Environmental Product Compliance System specifications Material data Rated data acc. to IEC Rated data acc. to CSA Rated data acc. to UL 1059 Packing Important note Classifications

Approvals

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693

General ordering data

Version
PCB plug-in connector, female header, Dovetails for fixing blocks, THT solder connection, 5.08 mm, Number of poles: 22, 180°, Solder pin length (l): 3.2 mm, tinned, orange, Box
Order No.
1682930000
Type
BLL 5.08/22/180B 3.2SN OR BX
GTIN (EAN)
4008190474690
Qty.
12 items
Product data
IEC: 400 V / 23 A
UL: 300 V / 15 A
Packaging
Box

Dimensions and weights

Masa netto
34,5 g

Environmental Product Compliance

RoHS Compliance Status
Compliant without exemption
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

System specifications

Product family
OMNIMATE Signal - series BL/SL 5.08
Type of connection
Board connection
Mounting onto the PCB
THT solder connection
Pitch in mm (P)
5,08 mm
Pitch in inches (P)
0,2 "
Outgoing elbow
180°
Number of poles
22
Number of solder pins per pole
2
Solder pin length (l)
3,2 mm
Solder pin length tolerance
+0.1 / -0.3 mm
Dimensioner för lödstift
0.4 x 1.00 mm
Diameter bestyckningshål (D)
1,3 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
L1 i mm
106,68 mm
L1 in inches
4,2 "
Number of rows
1
Pin series quantity
1
Touch-safe protection acc. to DIN VDE 57 106
Safe from back-of-hand touch
Touch-safe protection acc. to DIN VDE 0470
IP20 plugged
Protection degree
IP20
Volume resistance
≤5 mΩ
Can be coded
Yes
Plugging cycles
25
Plugging force/pole, max.
5 N
Pulling force/pole, max.
5 N

Material data

Materiał izolacyjny
PBT GF
컬러 코드
orange
Colour chart (similar)
RAL 2000
Insulating material group
IIIa
CTI (Comparative Tracking Index)
≥ 200
Сопротивление изоляции
108 Ω
UL 94 flammability rating
V-0
Matériau des contacts
Copper alloy
Contact surface
tinned
Layer structure of solder connection
4...6 µm Sn hot-dip tinned
Skiktstruktur för stiftkontakten
4...6 µm Sn hot-dip tinned
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
-50 °C
Operating temperature, max.
100 °C
Gama de temperatura, montaje, min.
-25 °C
Gama de temperatura, montaje, max.
100 °C

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Prąd znamionowy, min. liczba biegunów (Tu=20°C)
23 A
Corrente di dimensionamento, numero massimo di poli (Tu=20 °C)
16 A
Rated current, min. number of poles (Tu=40°C)
20 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
14 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
400 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
320 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
250 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
4 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
4 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
4 kV
Short-time withstand current resistance
3 x 1s with 120 A

Rated data acc. to CSA

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1121690
Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
15 A
Rated current (Use group D / CSA)
10 A
Reference to approval values
A megadott adatok maximális értékek - lásd a tanúsítványt.

Rated data acc. to UL 1059

Institute (UR)
UR
Certificate No. (UR)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Märkspänning (användargrupp D / UL 1059)
300 V
Märkström (användargrupp B / UL 1059)
15 A
Märkström (användargrupp D / UL 1059)
10 A
Reference to approval values
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Packing

Packaging
Box
VPE length
1 mm
VPE width
1 mm
VPE height
1 mm

Important note

IPC conformity
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Notes
  • Další varianty na vyžádání
  • Pozlacené povrchy kontaktů na vyžádání
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • P na nákresu = rozteč
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců


Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
