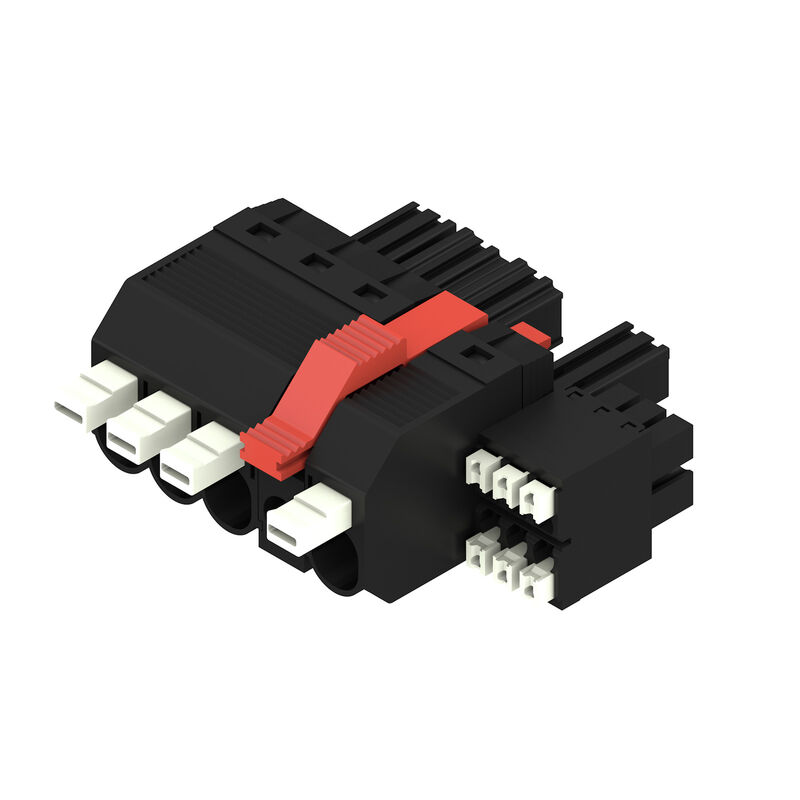

BVFL 7.62HP/04/180MF4 BCF/06R SN BK BX
Produktillustration

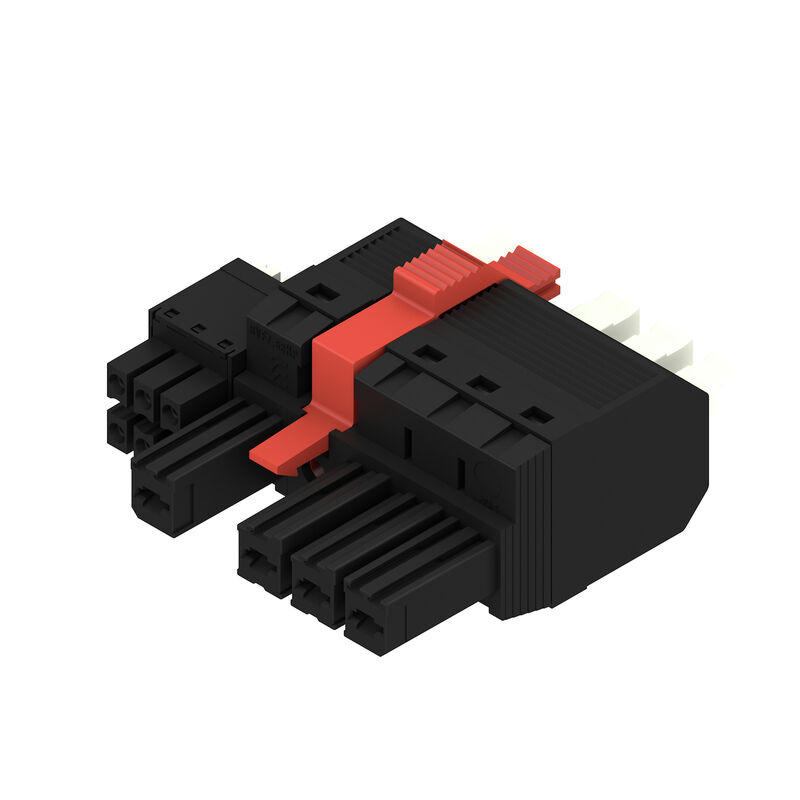

BVFL 7.62HP/04/180MF4 BCF/06R SN BK BX
Produktillustration
BVFL 7.62HP/04/180MF4 BCF/06R SN BK BX
Dimensional drawing
BVFL 7.62HP/04/180MF4 BCF/06R SN BK BX
Graph
BVFL 7.62HP/04/180MF4 BCF/06R SN BK BX
Produktfördel
Single-handed operation
Automatic latching

BVFL 7.62HP/04/180MF4 BCF/06R SN BK BX

Connecteur pour circuit imprimé, Connecteur femelle, 7.62 mm, Nombre de pôles: 4, 180°, PUSH IN avec actionneur, Plage de serrage, max. : 6 mm², Boîte

Produkt-ID 2549490000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 5 Motdelar 2 Använda produkter 27
Approvals Informations générales de commande Mått och vikter Environmental Product Compliance System Parameters Données des matériaux Conducteurs indiqués pour raccordement Rated data acc. to IEC Märkdata enligt UL 1059 Packing Caractéristiques techniques Провода, которые можно подсоединить (гибридн.) Nota importante Klasyfikacje

Approvals

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E60693

Informations générales de commande

Versión
Connecteur pour circuit imprimé, Connecteur femelle, 7.62 mm, Nombre de pôles: 4, 180°, PUSH IN avec actionneur, Plage de serrage, max. : 6 mm², Boîte
Código
2549490000
Tipo
BVFL 7.62HP/04/180MF4 BCF/06R SN BK BX
GTIN (EAN)
4050118559026
Cantidad
36 items
Valores característicos del producto
IEC: 1000 V / 38 A / 0.5 - 6 mm²
UL: 600 V / 35 A / AWG 24 - AWG 8
Förpackning
Box

Mått och vikter

Peso neto
29.143 g

Environmental Product Compliance

Estado de cumplimiento de la directiva RoHS
Compliant without exemption
REACH SVHC
Нет SVHC выше 0,1 wt%

System Parameters

Familia del producto
OMNIMATE Power - series BV/SV 7.62HP
Type of connection
필드 결선
Técnica de conexión de conductores
PUSH IN с исполнительным устройством
Paso en mm (P)
7.62 mm
Paso en pulgadas (P)
0.3 "
Dirección de salida de conductor
180°
Number of poles
4
L1 in mm
30.48 mm
L1 in inches
1.2 "
L2 in mm
7.62 mm
L2 in inch
0.3 "
Número de filas de polos
1
Sección nominal
6 mm²
Protección contra contacto según DIN VDE 57106
fingersäker
Protección contra contacto según DIN VDE 0470
IP 20
Resistencia de paso
4,50 mΩ
Can be coded
Ja
Avisoleringslängd
12 mm
Skruvmejselklinga
0,6 x 3,5
Stickcykler
25

Données des matériaux

Materiales aislantes
PA GF
Color
nero
Color componentes de accionamiento
biały
Carta de colores (similar)
RAL 9011
Grupo de materiales aislantes
II
Índice de resistencia al encaminamiento eléctrico (CTI)
≥ 500
Brännbarhetsklass enligt UL 94
V-0
Material de contacto
Cu-legering
Superficie de contacto
förtennad
Estructura de capas del contacto del conector
6...8 µm Sn glansig
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
-50 °C
Driftstemperatur, max
125 °C
Temperaturområde Montage, min.
-25 °C
Temperaturområde Montage, max.
125 °C

Conducteurs indiqués pour raccordement

Sección de embornado, mín.
0.5 mm²
Sección de embornado, máx.
6 mm²
Rígido, mín. H05(07) V-U
0.5 mm²
Rígido, máx. H05(07) V-U
6 mm²
Flexible, mín. H05(07) V-K
0.5 mm²
Flexible, máx. H05(07) V-K
6 mm²
con term. tub. con aislamiento DIN 46 228/4,mín.
0.5 mm²
con term. tub. con aislamiento DIN 46 228/4,máx
6 mm²
con terminal tubular, DIN 46228 pt 1, mín.
0.5 mm²
con terminal tubular según DIN 46 228/1, máx.
6 mm²
Anslutningsbar ledare
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0.5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        14 mm
    • Rekommenderad ändhylsa:
      1076980000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      1 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        15 mm
    • Rekommenderad ändhylsa:
      9025930000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      1.5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        15 mm
    • Rekommenderad ändhylsa:
      9019140000
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      9004060000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0.75 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        14 mm
    • Rekommenderad ändhylsa:
      9025910000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      2.5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        14 mm
    • Rekommenderad ändhylsa:
      9019170000
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      0186100000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      4 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      0244100000
    • Avisoleringslängd:
      • nominell:
        14 mm
    • Rekommenderad ändhylsa:
      9019200000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      6 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        14 mm
    • Rekommenderad ändhylsa:
      0533500000
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      0191900000
Texto de referencia
Ytterdiametern på plastkragen ska inte vara större än rastret (P)
Längd på hylsor ska väljas beroende på produkten och märkspänningen.

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)
38 A
Corriente nominal, número de polos máx. (Tu=20 °C)
38 A
Corriente nominal, número de polos mín. (Tu=40 °C)
34 A
Corriente nominal, número de polos máx. (Tu=40 °C)
34 A
Tensión nominal con categoría de sobretensión/grado de polución II/2
1,000 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
1,000 V
Tensión nominal con categoría de sobretensión/grado de polución III/3
800 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
6 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
8 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3
8 kV
Resistencia a corrientes de corta duración
3 x 1s mit 420 A
Distancia de fuga, mín.
12.7 mm
Distancia mín.
10.4 mm

Märkdata enligt UL 1059

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
600 V
Tensión nominal (Use Group C / UL 1059)
600 V
Tensión nominal (Use Group D / UL 1059)
600 V
Intensidad nominal (Use Group B / UL 1059)
35 A
Intensidad nominal (Use Group C / UL 1059)
35 A
Intensidad nominal (Use Group D / UL 1059)
5 A
Sección de conexión del conductor AWG, mín.
AWG 24
Wire cross-section, AWG, max.
AWG 8
Referencia para valores de homologación
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Packing

Embalaje
Box
Longitud de VPE
355 mm
Anchura VPE
144 mm
Altura de VPE
61 mm

Caractéristiques techniques

Paso en mm (señal)
3.81 mm
Raster w calach (Signal)
0.15 inch
Número de polos (Señal)
6
L2 en mm
7.62 mm
L2 en pulgadas
0.3 "
Número de filas (señal)
2
Material de contacto (señal)
CuMg
Superficie de contacto (señal)
förtennad
Skiktstruktur för stiftkontakten (signal)
1-3 µ Ni / 4-8 µ Sn
Märkspänning för överspänning klass/nedsmutningsgrad nivå II/2 (Signal)
400 V
Märkspänning för överspänning klass/nedsmutningsgrad nivå III/2 (Signal)
320 V
Märkspänning för överspänning klass/nedsmutningsgrad nivå III/3 (Signal)
200 V
Märkstötspänning för överspänning klass/nedsmutningsgrad nivå II/2 (Signal)
4 kV
Märkstötspänning för överspänning klass/nedsmutningsgrad nivå III/2 (Signal)
4 kV
Märkstötspänning för överspänning klass/nedsmutningsgrad nivå III/3 (Signal)
4 kV
Kortvarigt motstånd strömbeständighet (Signal)
3 x 1s mit 80 A
Märkspänning (användargrupp B / CSA) (Signal)
300 V
Märkspänning (användargrupp C / CSA) (Signal)
50 V
Märkspänning (användargrupp D / CSA) (Signal)
300 V
Märkström (användargrupp B / CSA) (Signal)
9 A
Märkström (användargrupp C / CSA) (Signal)
9 A
Märkström (användargrupp D / CSA) (Signal)
9 A
Ledaranslutningsarea AWG (Signal)
AWG 24...AWG 16
Märkspänning (användargrupp B / UL 1059) (Signal)
300 V
Märkspänning (användargrupp C / UL 1059) (Signal)
50 V
Märkspänning (användargrupp D / UL 1059) (Signal)
300 V
Märkström (användargrupp B / UL 1059) (Signal)
5 A
Märkström (användargrupp C / UL 1059) (Signal)
5 A
Märkström (användargrupp D / UL 1059) (Signal)
5 A
Anslutningsarea (Signal)
AWG 26...AWG 16

Провода, которые можно подсоединить (гибридн.)

Anslutningsområde, anslutningsdimension (Effekt)
0.5...10 mm²
Sección de embornado, conexión nominal (Señal)
0.2...1.5 mm²
Anslutningsarea (Effekt)
AWG 24...AWG 8
Anslutningsarea AWG (Signal)
AWG 26...AWG 16
massiv, H05(07) V-U
0.5...10 mm²
massiv, H05(07) V-U (Signal)
0.14...1.5 mm²
fintrådig, H05(07) V-K
0.5...6 mm²
flexible, H05(07) V-K (Señal)
0.14...1.5 mm²
med ändhylsa med krage, (Effekt)
0.5...6 mm²
con terminal tubular con aislamiento, DIN 46 228/4
0.25...1.5 mm²
with wire-end ferrule according to DIN 46 228/1 (Power)
0.5...6 mm²
with wire-end ferrule according to DIN 46 228/1 (Signal)
0.25...1.5 mm²

Nota importante

Conformidad con IPC
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
Notas

• Технические данные приведены для силовых контактов
• Технические данные сигнальных контактов 50 В/5 A, длина снятия изоляции 8 мм
• Дополнительные варианты по запросу
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Кабельный наконечник с изоляцией согласно DIN 46228/4
• Кабельный наконечник без изоляции согласно DIN 46228/1
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• Дополнительные комбинации выводов по запросу
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Klasyfikacje

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-03-02
ECLASS 15.0
27-46-03-02
