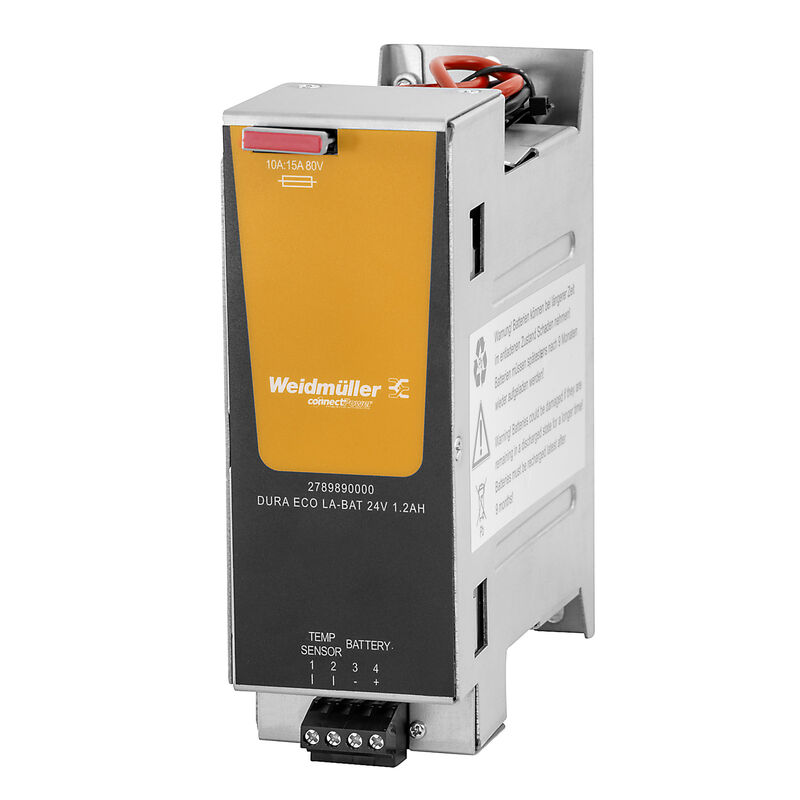

DURA ECO LA-BAT 24V 1.2AH
DURA ECO LA-BAT 24V 1.2AH

DURA ECO LA-BAT 24V 1.2AH

Bateria

Nr. produktu 2789890000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 1 Produkty pokrewne 10
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego Interfejsy robocze i wyjścia sterujące Wejście Wyjście Informacje ogólne Koordynacja izolacji Dane podłączeniowe (wejście) Dane przyłącza (sygnał) Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319212/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319215/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319258/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cULus)
E258476

Ogólne dane zamówieniowe

Wersja
Bateria
Nr zam.
2789890000
Typ
DURA ECO LA-BAT 24V 1.2AH
GTIN (EAN)
4064675068648
Ilość
1  szt.

Wymiary i masa

Głębokość
124  mm
Głębokość (cale)
4,882  inch
Wysokość
149,5  mm
Wysokość (cale)
5,886  inch
Szerokość
52  mm
Szerokość (cale)
2,047  inch
Masa netto
1 750  g

Temperatury

Temperatura magazynowania
-15 °C...50 °C
Wilgotność
5…95 % RH

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Nie dotyczy
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
6c
REACH SVHC
Lead 7439-92-1
SCIP
30bf869c-8adc-4ed2-ad02-c1fec963e943

Interfejsy robocze i wyjścia sterujące

Sonda temperatury
NTC 100 kΩ

Wejście

Pojemność znamionowa
1,3  Ah
Prąd ładowania, maks.
0,2  A
Znamionowe napięcie wejściowe
24 V DC

Wyjście

Czas buforowania w zależności od natężenia
  • Prąd:
    6 A
  • Czas buforowania:
    3 min
  • Prąd:
    4,5 A
  • Czas buforowania:
    5 min
  • Prąd:
    1,4 A
  • Czas buforowania:
    30 min
Możliwość łączenia równoległego
Tak
Prąd wyjściowy, max.
15  A
Sonda temperatury
NTC 100 kΩ
Zabezpieczenie przed przeciążeniem i zwarciem
bezpiecznik 10 A

Informacje ogólne

Schock wall acc. IEC 68-2-27
30  g
spodziewana żywotność
5,65  a
Stopień ochrony
IP20
Stopka zatrzaskowa
metal
Temperatura otoczenia (tekst)
-15°C ... +50°C
Vibration DIN rail/wall wg IEC 68-2-6
0,7 / 0,7 g
Wilgotność
5…95 % RH

Koordynacja izolacji

Stopień ochrony
III, bez przyłącza PE, do SELV

Dane podłączeniowe (wejście)

Liczba zacisków
2 (+,−)
Moment dokręcający, maks.
0,5  Nm
Moment dokręcający, min.
0,5  Nm
Przekrój przyłącza przewodu, AWG/kcmil , max.
12  AWG
Przekrój przyłącza przewodu, AWG/kcmil , min.
24  AWG
Przekrój przyłącza przewodu, elastyczny , max.
4  mm²
Przekrój przyłącza przewodu, elastyczny , min.
0,2  mm²
Przekrój przyłącza przewodu, sztywny , max.
4  mm²
Przekrój przyłącza przewodu, sztywny , min.
0,2  mm²

Dane przyłącza (sygnał)

Liczba zacisków
2
Przekrój przyłącza przewodu elastycznego (sygnał), maks.
4  mm²
Przekrój przyłącza przewodu elastycznego (sygnał), min.
0,2  mm²
Przekrój przyłącza przewodu, AWG/kcmil , max.
12
Przekrój przyłącza przewodu, AWG/kcmil , min.
24  mm²
Przekrój przyłącza przewodu, sztywny , max.
4  mm²
Przekrój przyłącza przewodu, sztywny , min.
0,2  mm²
Technika przyłączeniowa
Wtykowe złącze śrubowe

Klasyfikacje

ETIM 6.0
EC002850
ETIM 7.0
EC002850
ETIM 8.0
EC002850
ETIM 9.0
EC002850
ETIM 10.0
EC002850
ECLASS 9.0
27-04-06-92
ECLASS 9.1
27-04-92-01
ECLASS 10.0
27-04-06-92
ECLASS 11.0
27-04-06-92
ECLASS 12.0
27-04-06-92
ECLASS 13.0
27-04-06-92
ECLASS 14.0
27-04-06-92
ECLASS 15.0
27-04-06-92
