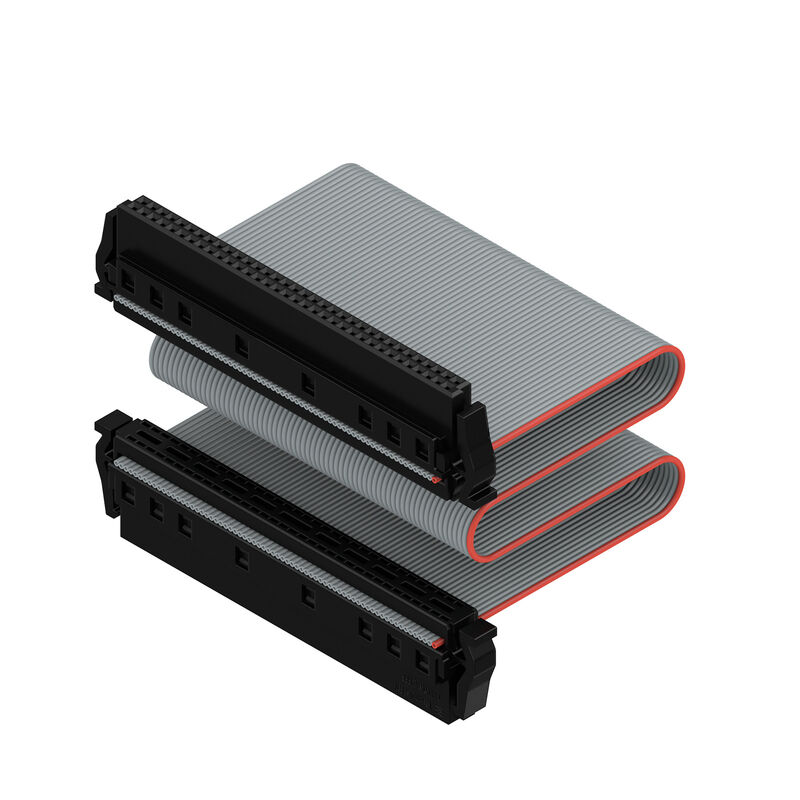

FC20 TN/68A S1 B BX
Produktbild

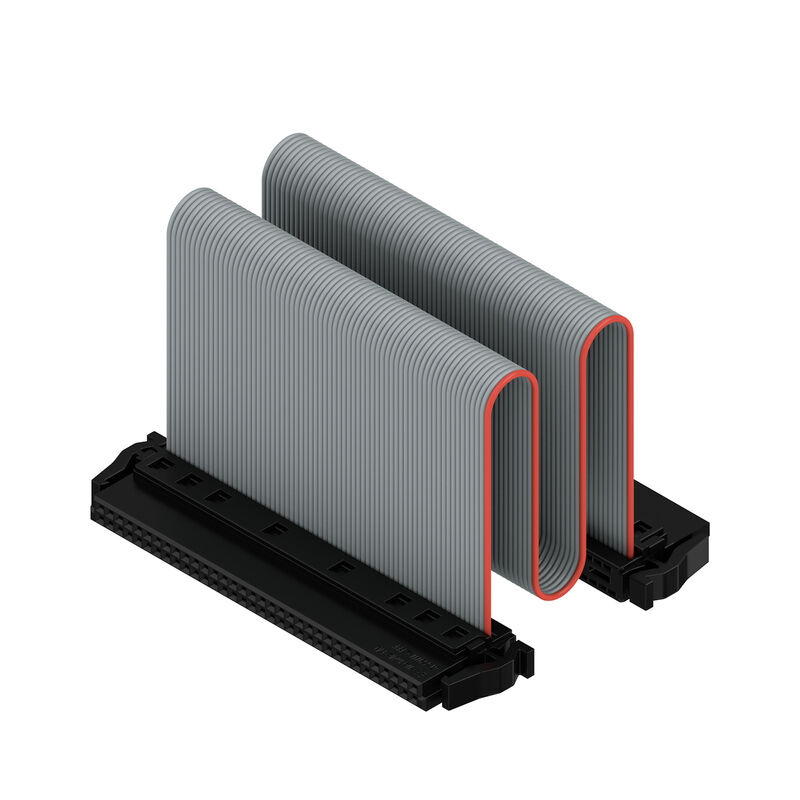

FC20 TN/68A S1 B BX
Produktbild
FC20 TN/68A S1 B BX
FC20 TN/68A S1 B BX
FC20 TN/68A S1 B BX

FC20 TN/68A S1 B BX

Dieses Produkt ist bald nicht mehr verfügbar.

Bestellbar bis: /Date(1798671600000)/

Leiterplattensteckverbinder, Buchsenstecker, Raster in mm (P): 1.27 mm, Polzahl: 68, Box

Art.-Nr. 2827340000
Datenblatt herunterladen Engineering Support Produkt Downloads
Verwandte Artikel 27
Zulassungen Allgemeine Bestelldaten Dimensions and weights Umweltanforderungen Systemkennwerte Werkstoffdaten Anschließbare Leiter Bemessungsdaten nach IEC Verpackungen Wichtiger Hinweis Klassifikationen

Zulassungen

ROHS
Konform

Allgemeine Bestelldaten

Ausfuehrung
Leiterplattensteckverbinder, Buchsenstecker, Raster in mm (P): 1.27 mm, Polzahl: 68, Box
Best.-Nr.
2827340000
Art
FC20 TN/68A S1 B BX
GTIN (EAN)
4064675363941
VPE
10 Styk
Product data
IEC: / 1.9 A
UL:
Packaging
Box
Lieferstatus
This article will no longer be available in the future.
Última fecha de pedido
/Date(1798671600000)/

Dimensions and weights

Nettogewicht
19,6 g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Systemkennwerte

Produktfamilie
OMNIMATE Signal – Board-to-Board
Anschlussart
Schneidklemmanschluss IDC
Leiteranschlusstechnik
IDC-Anschluss
Kabellänge
200 mm
Raster in mm (P)
1,27 mm
Raster in Zoll (P)
0,05 "
Leiterabgangsrichtung
90°/270°
Polzahl
68
Anzahl Reihen
2
Polreihenzahl
2
Grado di protezione
IP20
Durchgangswiderstand
<25 mΩ
Plugging cycles
500
Plugging force/pole, max.
0,6 N
Siła ciągnięcia / biegun, maks.
0,6 N

Werkstoffdaten

Isolierstoff
LCP
Farbe
grau
Farbtabelle (ähnlich)
RAL 7035
Isolationswiderstand
≥ 20 MΩ
Moisture Level (MSL)
1
UL 94 flammability rating
V-0
Érintkező alapanyaga
Rézötvözet
Érintkező anyaga
Cu-ötvözet
Kontaktoberfläche
Ni/Au
Layer structure of plug contact
≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-40 °C
Рабочая температура, макс.
125 °C

Anschließbare Leiter

Leiteranschlussquerschnitt AWG, min.
AWG 30/1, 30/7
Leiteranschlussquerschnitt AWG, max.
AWG 30/1, 30/7

Bemessungsdaten nach IEC

Bemessungsstrom, min. Polzahl (Tu=20°C)
1,9 A
Kriechstrecke, min.
0,4 mm
Luftstrecke, min.
0,4 mm

Verpackungen

Verpackung
Box
VPE Länge
155 mm
VPE Breite
64 mm
VPE Höhe
38 mm

Wichtiger Hinweis

IPC-Konformität
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.

Klassifikationen

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
