H10,0/30S ZH EB
H10,0/30S ZH EB
Drawing

H10,0/30S ZH EB

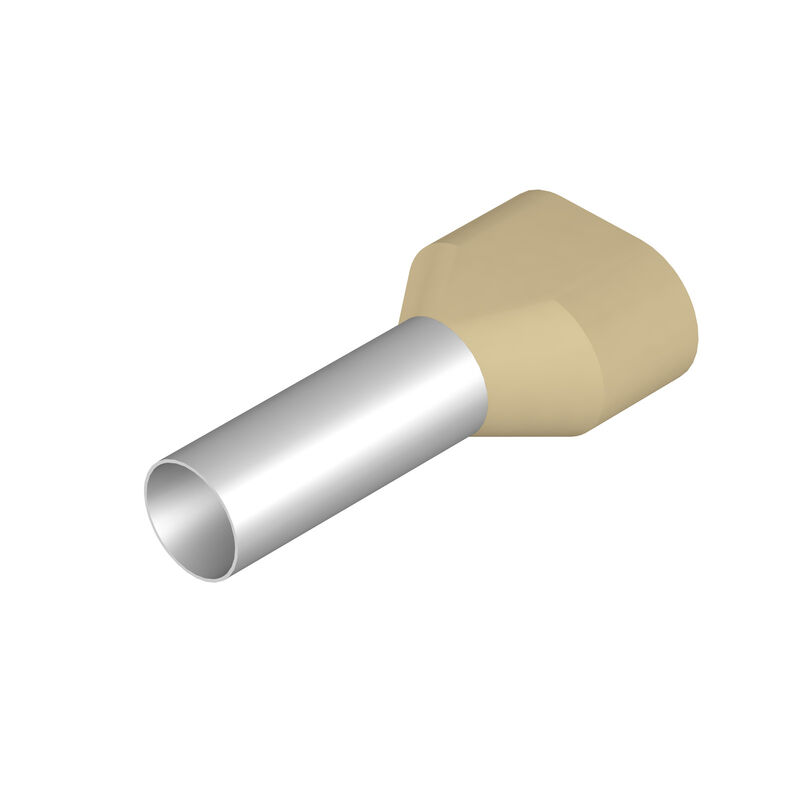

Wire-end ferrule, Twin wire-end ferrule, 23 mm, 18 mm, Ivory

ID výrobku 9018870000
Stáhnout datový list Supporto ingegneristico Download dei prodotti
Je příslušenstvím 3 Příbuzné výrobky 6
Osvědčení General ordering data Rozměry a hmotnosti Environmental Product Compliance Technical data Wire-end ferrules Klasifikace

Osvědčení

ROHS
Shoda

General ordering data

Version
Wire-end ferrule, Twin wire-end ferrule, 23 mm, 18 mm, Ivory
Order No.
9018870000
Type
H10,0/30S ZH EB
GTIN (EAN)
4032248105823
Množství
100 ks
Balení
volné

Rozměry a hmotnosti

Čistá hmotnost
1,07 g

Environmental Product Compliance

RoHS Compliance Status
Compliant without exemption
REACH SVHC
Ne SVHC nad 0,1 wt%

Technical data

Description of article
Twin wire end ferrule, ivory
Version
Twin wire-end ferrule

Wire-end ferrules

Collar height (A)
13,4 mm
Collar width (B)
7,6 mm
Colour code
Weidmueller
Conductor cross-section
10 mm²
Contact surface diameter (D1)
6,5 mm
Contact surface length (L2)
18 mm
L1 in mm
30 mm
Metal sleeve thickness (S1)
0,2 mm
Plastic collar thickness (S2)
0,5 mm
Stripping length
23 mm
Wire connection cross section AWG, max.
AWG 8

Klasifikace

ETIM 8.0
EC000005
ETIM 9.0
EC000005
ETIM 10.0
EC000005
ECLASS 14.0
27-40-02-01
ECLASS 15.0
27-40-02-01
