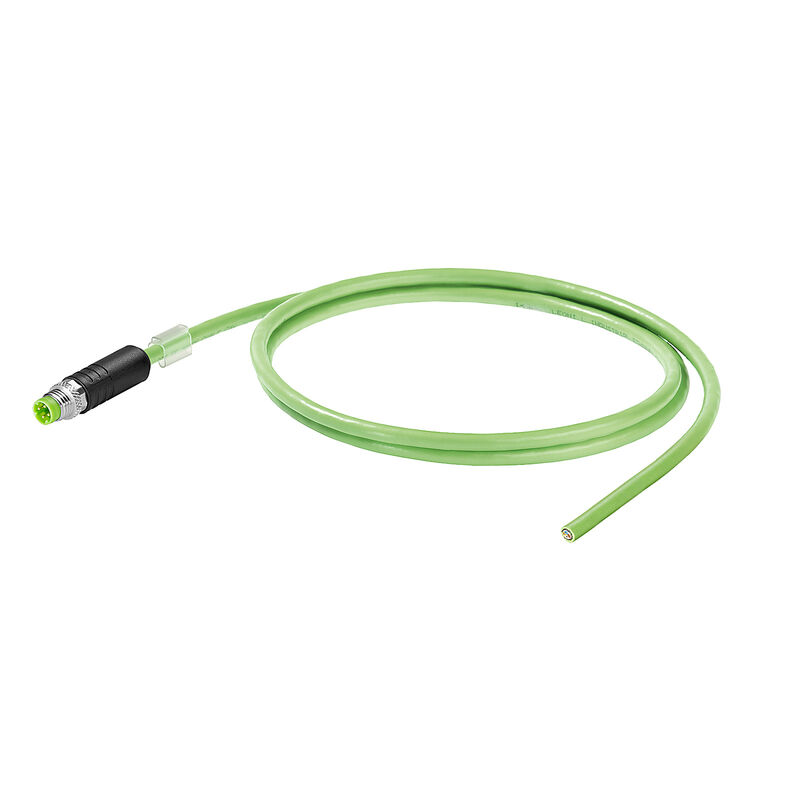

Släpkedjekabel, PROFINET, M8 D-kod – IP67 hane rak, öppen, Kat. 5 (ISO/IEC 11801)/Kat. 5e (TIA T568-B), PUR, 1.5 m

Produkt-ID 2706150015
Ladda ner datablad Engineering Support
Använda produkter 57
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Kabelspecifika standarder Allmänna standarder Normer Cable structure Elektrische Eigenschaften Kabel Mechanical and material properties of cable Kontakt vänster Kontakt höger Klassificeringar

Godkännanden

ROHS
Uppfyllelse

Allmänna beställningsdata

Verze
Släpkedjekabel, PROFINET, M8 D-kod – IP67 hane rak, öppen, Kat. 5 (ISO/IEC 11801)/Kat. 5e (TIA T568-B), PUR, 1.5 m
Číslo objednávky
2706150015
Typ
IE-C5DD4UG0015DCSXXX-E
GTIN (EAN)
4050118742732
Množství
1 items

Mått och vikter

Délka
1,5 m
Bygglängd (tum)
59,055 inch
Nettovikt
98,05 g

Temperaturer

Skladovací teplota
-50 °C...70 °C
Provozní teplota
-40 °C...70 °C
Teplota instalace
-20 °C...60 °C

Miljööverenstämmelse för produkt

Stav souladu se směrnicí RoHS
Kompatibel med undantag
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Kabelspecifika standarder

Standard, izolační materiál
DIN EN 50290-2-23 (VDE 0819) tabell 2/A (HD 624.3)
Standardní, materiál stínění
DIN EN 13602 Cu-ETP-A..B
Standardní, materiál vodiče
DIN EN 13602 Cu-ETP-A

Allmänna standarder

Standardní konektor
IEC 61076-2-114

Normer

Standard, izolační materiál
DIN EN 50290-2-23 (VDE 0819) tabell 2/A (HD 624.3)
Standardní konektor
IEC 61076-2-114
Standardní, materiál stínění
DIN EN 13602 Cu-ETP-A..B
Standardní, materiál vodiče
DIN EN 13602 Cu-ETP-A

Cable structure

Barevná posloupnost vodičů – párů vodičů
white, yellow, blue, orange
Barva opláštění
green (RAL 6018)
Izolace
PE
Izolace jádra vodiče, tloušťka
0,38 mm
Kompletní stínění
Aluminiumfolie
Skärmflätning av koppartråd
Materiál pláště
PUR
Materiál vodiče
Flertrådig förtennad kopparledare
Počet vodičů
4
Prameny
7
Průměr pláště, max.
6,7 mm
Průměr pláště, min.
6,3 mm
Průměr vnitřního opláštění
3,9 mm
Průřez
4*AWG 22/7 - 0,32 mm²
Průřez izolace
1,5 mm
Překrývání opletu stínění
85 %
Standardní označení
2YH(ST)C11Y 2x2x0,75/1,5-100 LI VZN GN FRNC
Stínění
SF/UTP
Tloušťka materiálu opláštění
0,9 mm
Tloušťka opletu stínění
0,13 mm
Uspořádání jader vodiče
Star quad
Výplň
Som centralt element

Elektrische Eigenschaften Kabel

Charakteristická impedance
100 ± 15 Ω a 1-100 MHz
Doba propagace signálu
5,3 ns/m
Impedance přenosu
20 mΩ/m przy 10 MHz
Kapacita při 1 kHz
52 nF/km
Kategorie
Kat. 5 (ISO/IEC 11801)/Kat. 5e (TIA T568-B)
Odpor smyčky
120 Ω/km
Provozní napětí (UL klasifikace)
600 V
Provozní napětí, UL
600 V
Rozdílový odpor
3 %
Rychlost
180 m/min
Zkušební napětí: stínění vodič-vodič
2000 Veff, 50 Hz, 1 min
Zpožděné zkreslení
40 ns/100m

Mechanical and material properties of cable

Bez obsahu silikonu
Yes
Cykly ohybu
3 millió
Halogen
halogen-free, according to IEC 60754-2
Odolnost proti opotřebení
mycket bra
Odolnost proti šíření ohně
enligt IEC 60332-1
Odolnost vůči olejům
enligt IEC 60811-2-1
Odolné proti UV záření
Ja
Poloměr ohybu, min., jen jednou
5 x kabeldiameter
Poloměr ohybu, min., opakovaný
7,5 x kabeldiameter
Rychlost
180 m/min
Síla při vytažení
≤ 150 N
Zrychlení
4 m/s²
Šíření ohně
Nej

Kontakt vänster

Zástrčka vlevo
M8, D-kodad, IP67, hankontakt, rak, anslutningsstickpropp, Plast, skärmade

Kontakt höger

Zástrčka vpravo
fri ledarände

Klassificeringar

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
