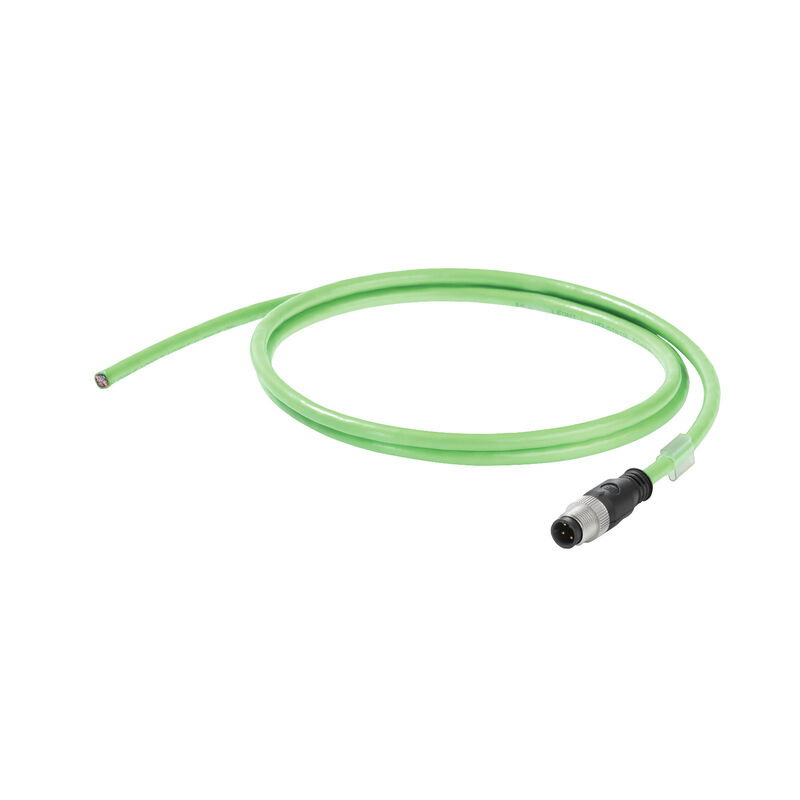

Schleppkettenkabel, PROFINET, M12 D-Code IP 67 Stift gerade, offen, Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B), PUR, 2 m

Art.-Nr. 1025940020
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 8 Verwandte Artikel 20
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Kabelspezifische Standards Allgemeine Standards Normen Kabelaufbau Elektrische Eigenschaften Kabel Mechanische und Materialeigenschaften Kabel Stecker links Stecker rechts Klassifikationen

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cULus)
E316369

Allgemeine Bestelldaten

Ausfuehrung
Schleppkettenkabel, PROFINET, M12 D-Code IP 67 Stift gerade, offen, Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B), PUR, 2 m
Best.-Nr.
1025940020
Art
IE-C5DD4UG0020MCSXXX-X
GTIN (EAN)
4050118650686
VPE
1 Stück

Abmessungen und Gewichte

Länge
2 m
Länge (inch)
78,74 inch
Nettogewicht
142,46 g

Temperaturen

Lagertemperatur
-50 °C...70 °C
Betriebstemperatur
-40 °C...70 °C
Verlegetemperatur
-20 °C...60 °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Kabelspezifische Standards

Norm Isolationsmaterial
DIN EN 50290-2-23 (VDE 0819) Tabelle 2/A (HD 624.3)
Norm Leitermaterial
DIN EN 13602 Cu-ETP-A
Norm Schirmmaterial
DIN EN 13602 Cu-ETP-A..B

Allgemeine Standards

Zertifikat-Nr. (cULus)
E316369

Normen

Norm Isolationsmaterial
DIN EN 50290-2-23 (VDE 0819) Tabelle 2/A (HD 624.3)
Norm Leitermaterial
DIN EN 13602 Cu-ETP-A
Norm Schirmmaterial
DIN EN 13602 Cu-ETP-A..B

Kabelaufbau

Anordnung Adern
Sternvierer
Anzahl der Adern
4
Colour sequence or wires - wire pairs
weiß, gelb, blau, orange
Complete shielding
Aluminiumfolie
Schirmgeflecht aus Kupferdrähten
Diameter of inner sheathing
3,9 mm
Füller
As central element
Grubość oplotu ekranującego
0,13 mm
Isolation
PE
Isolationsdurchmesser
1,5 mm
Litzen
7
Manteldurchmesser, max.
6,7 mm
Manteldurchmesser, min.
6,3 mm
Mantelfarbe
grün (RAL 6018)
Normbezeichnungen
2YH(ST)C11Y 2x2x0,75/1,5-100 LI VZN GN FRNC
Querschnitt
4*AWG 22/7 - 0,32 mm²
Recubrimiento trenzado de apantallamiento
85 %
Schirmung
SF/UTP
Stärke Aderisolation
0,38 mm
Vezeték anyag
mehrdrähtiger verzinnter Kupferleiter
Werkstoff Mantel
PUR
외피 재질 두께
0,9 mm

Elektrische Eigenschaften Kabel

Betriebsspannung (UL Rating)
600 V
Betriebsspannung UL
600 V
Charakteristische Impedanz
100 ± 15 Ω bei 1-100 MHz
hastighet
180 m/min
Kapacitet vid 1 kHz
52 nF/km
Loop resistance
120 Ω/km
Signallaufzeit
5,3 ns/m
Signallaufzeitunterschied
40 ns/100m
Testspannung Ader-Ader-Schirm
2000 Veff, 50 Hz, 1 min
Transferimpedanz
20 mΩ/m bei 10 MHz
Widerstandsdifferenz
3 %
Категория
Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B)

Mechanische und Materialeigenschaften Kabel

Abriebfestigkeit
sehr gut
Beschleunigung
4 m/s²
Biegeradius min, wiederholt
7,5 x Kabeldurchmesser
Biegeradius, min., einmalig
5 x Kabeldurchmesser
Biegezyklen
3 miliony
Flammwidrigkeit
in accordance with IEC 60332-1
Geschwindigkeit
180 m/min
Halogene
IEC 60754-2 szerint halogénmentes
Silikonfrei
Ja
UV-beständig
Ja
Ziehkraft
≤ 150 N
Ölbeständigkeit
gemäß IEC 60811-2-1
Übertragung von Feuer
Nein

Stecker links

Stecker links
M12, D-codiert, IP67, Stiftkontakt, gerade, Stecker, Kunststoff, geschirmt

Stecker rechts

Stecker rechts
freies Leiterende

Klassifikationen

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
