IE-C5DD4UG0050MCSMCA-E
IE-C5DD4UG0050MCSMCA-E
Koppling
IE-C5DD4UG0050MCSMCA-E
Dimensional drawing

IE-C5DD4UG0050MCSMCA-E

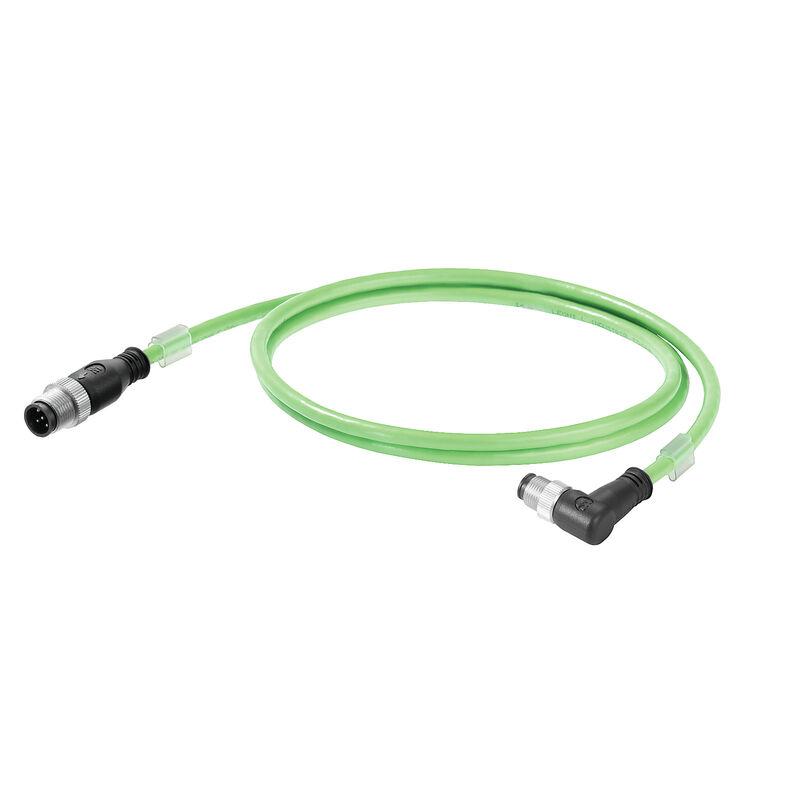

Släpkedjekabel, PROFINET, M12 D-kod – IP 67 hane rak, M12 D-kod – IP 67 hane vinklad, Kat. 5 (ISO/IEC 11801)/Kat. 5e (TIA T568-B), PUR, 5 m

Produkt-ID 1059770050
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 6 Använda produkter 7
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Kabelspecifika standarder Allmänna standarder Normer Kabeluppbyggnad Elektriska egenskaper kabel Mekaniska egenskaper och materialegenskaper kabel Kontakt vänster Kontakt höger Klassificeringar

Godkännanden

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat-Nr. (cULus)
E316369

Allmänna beställningsdata

Ausfuehrung
Släpkedjekabel, PROFINET, M12 D-kod – IP 67 hane rak, M12 D-kod – IP 67 hane vinklad, Kat. 5 (ISO/IEC 11801)/Kat. 5e (TIA T568-B), PUR, 5 m
Order No.
1059770050
Typ
IE-C5DD4UG0050MCSMCA-E
GTIN (EAN)
4032248808151
수량
1 items

Mått och vikter

Length
5 m
Bygglängd (tum)
196,85 inch
Nettovikt
343 g

Temperaturer

Tárolási hőmérséklet
-50 °C...70 °C
작동 온도
-40 °C...70 °C
Temperatura di posa
-20 °C...60 °C

Miljööverenstämmelse för produkt

Status zgodności z dyrektywą RoHS
Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Kabelspecifika standarder

Norm skärmmaterial
DIN EN 13602 Cu-ETP-A..B
Standard, wire material
DIN EN 13602 Cu-ETP-A
Стандарт, материал изоляции
DIN EN 50290-2-23 (VDE 0819) tabell 2/A (HD 624.3)

Allmänna standarder

Certifikat-Nr. (cULus)
E316369
Kontaktdon Norm
IEC 61076-2-101

Normer

Kontaktdon Norm
IEC 61076-2-101
Norm isolationsmaterial
DIN EN 50290-2-23 (VDE 0819) tabell 2/A (HD 624.3)
Norm ledarmaterial
DIN EN 13602 Cu-ETP-A
Norm skärmmaterial
DIN EN 13602 Cu-ETP-A..B

Kabeluppbyggnad

Övertäckning skärmflätning
85 %
Anordning ledare
Star quad
Antal ledare
4
Area
4*AWG 22/7 - 0,32 mm²
Avskärmning
SF/UTP
Diameter inre mantel
3,9 mm
Färgsekvens ledare - ledarpar
vit, gul, blå, orange
Isolering
PE
Isoleringsdiameter
1,5 mm
Ledarmaterial
Flertrådig förtennad kopparledare
Manteldiameter, max.
6,7 mm
Manteldiameter, min.
6,3 mm
Mantelfärg
grön (RAL 6018)
Material mantel
PUR
Normbeteckningar
2YH(ST)C11Y 2x2x0,75/1,5-100 LI VZN GN FRNC
Samlingsskärm
Aluminiumfolie
Skärmflätning av koppartråd
Tjocklek ledarisolering
0,38 mm
Tjocklek mantelmaterial
0,9 mm
Tjocklek skärmflätning
0,13 mm
Trådar
7
Utfyllnad
Som centralt element

Elektriska egenskaper kabel

Driftspänning UL
600 V
Driftspänning (UL-märkning)
600 V
Fördröjd snedställning
40 ns/100m
hastighet
180 m/min
Kapacitet vid 1 kHz
52 nF/km
Karakteristisk impedans
100 ± 15 Ω vid 1-100 MHz
Kategori
Kat. 5 (ISO/IEC 11801)/Kat. 5e (TIA T568-B)
Motståndsdifferens
3 %
Provspänning ledare-ledare-skärm
2000 Veff, 50 Hz, 1 min
Signallöptid
5,3 ns/m
Slingmotstånd
120 Ω/km
Transferimpedans
20 mΩ/m vid 10 MHz

Mekaniska egenskaper och materialegenskaper kabel

Accelerartion
4 m/s²
Böjcykler
3 Mio
Brandspridning
Nej
Böjradie min, unik
5 x kabeldiameter
Böjradie min, upprepad
7,5 x kabeldiameter
Dragkraft
≤ 150 N
Flamhärdighet
enligt IEC 60332-1
Halogener
halogenfri, enligt IEC 60754-2
hastighet
180 m/min
Oljebeständighet
enligt IEC 60811-2-1
Rivtålighet
mycket bra
Silikonfri
Ja
UV-beständig
Ja

Kontakt vänster

Stickkontakt vänster
M12, D-kodad, IP67, hankontakt, rak, anslutningsstickpropp, Plast, skärmade

Kontakt höger

Plug right
M12, D-kodad, IP67, hankontakt, vinklad 90°, anslutningsstickpropp, Plast, skärmade

Klassificeringar

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
