IE-C6FP8LG0100M40M40-G
IE-C6FP8LG0100M40M40-G
Beschaltung
IE-C6FP8LG0100M40M40-G
Maßzeichnung

IE-C6FP8LG0100M40M40-G

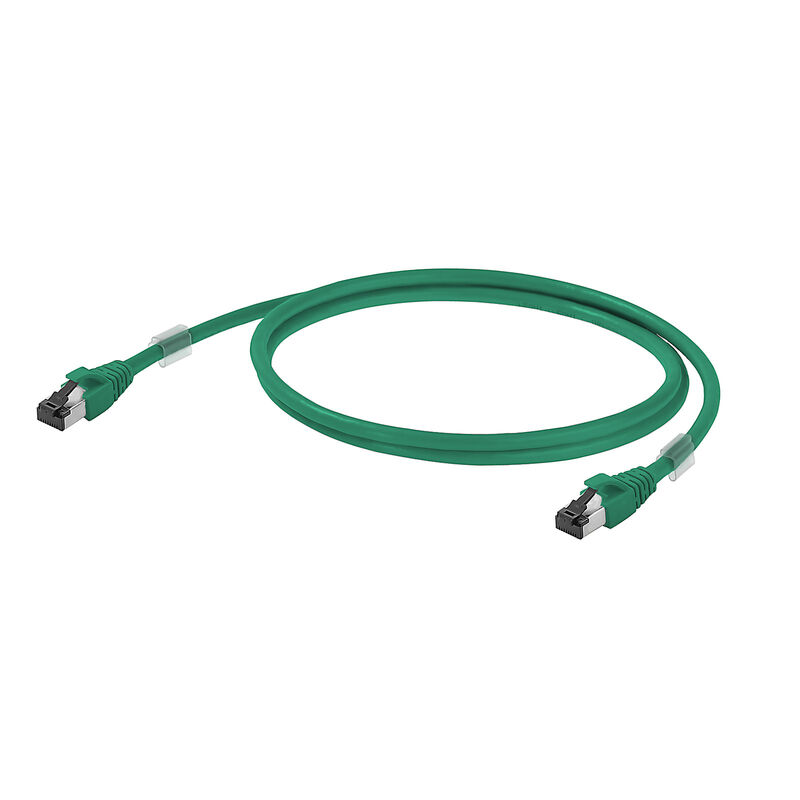

Patchkabel, RJ45 IP 20, RJ45 IP 20, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), LSZH, 10 m

Art.-Nr. 1251590100
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 2 Verwandte Artikel 18
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Elektrische Eigenschaften Allgemeine Standards Normen Kabelaufbau Elektrische Eigenschaften Kabel Mechanische und Materialeigenschaften Kabel Stecker Stecker links Stecker rechts Klassifikationen

Zulassungen

Approvals
![](https://assets.dam.weidmueller.com/assets/api/c4bf74a6-04a5-4e4b-82e5-d75bdf1b56fe/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cULus)
E316369

Allgemeine Bestelldaten

Version
Patchkabel, RJ45 IP 20, RJ45 IP 20, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), LSZH, 10 m
Best.-Nr.
1251590100
Type
IE-C6FP8LG0100M40M40-G
GTIN (EAN)
4050118043402
Qty.
1 Stück

Abmessungen und Gewichte

Délka
10 m
Länge (inch)
393,701 inch
Nettogewicht
359 g

Temperaturen

Storage temperature
-20 °C...60 °C
Operating temperature
-20 °C...60 °C
Temperatura de colocación
0 °C...50 °C

Umweltanforderungen

Statut de conformité RoHS
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Elektrische Eigenschaften

PoE / PoE+
gemäß IEEE 802.3at
Strombelastbarkeit bei 50 °C
1 A

Allgemeine Standards

Anwendungsspezifische Kommunikationskabelanlagen
ANSI / TIA / EIA-568-B.2-10
ISO / IEC 11801:2002
EN50173-1:2007
Steckverbinder Norm
IEC 60603-7-51
Zertifikat-Nr. (cULus)
E316369

Normen

Steckverbinder Norm
IEC 60603-7-51

Kabelaufbau

Anordnung Adern
verdrilltes Paar
Anzahl der Adern
8
Farbsequenz Adern - Adernpaare
weiß - blau, weiß - orange, weiß - grün, weiß - braun
Gesamtschirm
Schirmgeflecht aus Kupferdrähten
Isolation
PE
Isolationsdurchmesser
1,04 mm
Litzen
7
Manteldurchmesser, max.
5,9 mm
Manteldurchmesser, min.
5,5 mm
Mantelfarbe
grün
Querschnitt
4*2*AWG 27/7 - 4*2*0,1 mm²
Schirmung
S/FTP
Schirmung Adernpaar
Aluminiumfolie
Werkstoff Mantel
LSZH
Überdeckung Schirmgeflecht
60 %

Elektrische Eigenschaften Kabel

Betriebsspannung
50 V DC
Betriebsspannung (UL Rating)
30 V AC / 42.4 V DC
Charakteristische Impedanz
100 ± 15 Ω bei 1-100 MHz
Kapazität bei 1 kHz
46 nF/km
Kategorie
<20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010)
Kopplungsdämpfung bis 1000 MHz
80 dB
Kopplungswiderstand bei 10 MHz / m
5 mΩ
Signallaufzeitunterschied
2,5 ns/100m
Testspannung Ader-Ader-Schirm
2.5 kV / DC für 2 s
Trennklasse nach EN 50174-2
d
Widerstandsdifferenz
5 %
Übertragungsrate
10 Gbit/s

Mechanische und Materialeigenschaften Kabel

Halogen
halogenfrei, gemäß IEC 60754-2
Promień gięcia, min., jednorazowy
4 x Kabeldurchmesser
Огнестойкость
gemäß IEC 60332-2-2
gemäß IEC 60332-1-2
in accordance with IEC 60332-3-24
in accordance with UL 2556 (FT1)
컬러 코드
grün

Stecker

Csatlakozó, bal
RJ45, IP20, Stiftkontakt, gerade, Stecker, Kunststoff, geschirmt
Spina di collegamento a destra
RJ45, IP20, Stiftkontakt, gerade, Stecker, Kunststoff, geschirmt

Stecker links

Штекер левый
RJ45, IP20, Stiftkontakt, gerade, Stecker, Kunststoff, geschirmt

Stecker rechts

Stecker rechts
RJ45, IP20, Stiftkontakt, gerade, Stecker, Kunststoff, geschirmt

Klassifikationen

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
