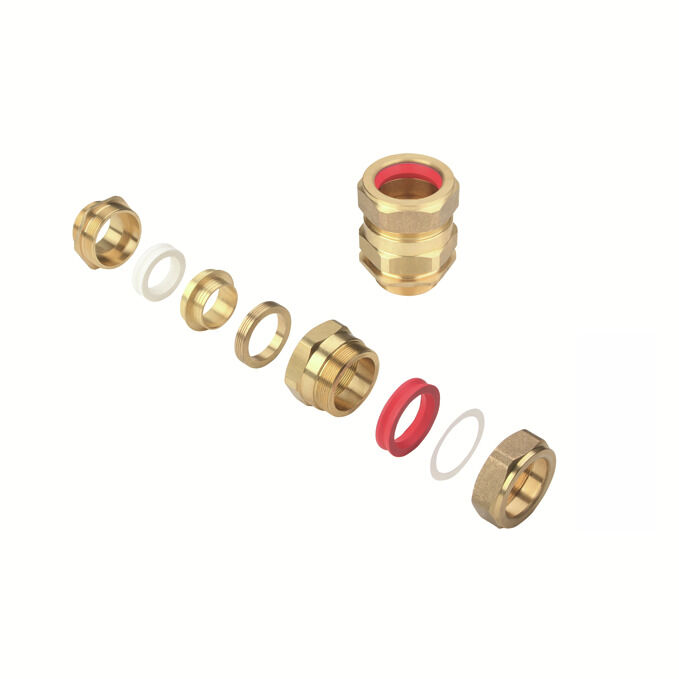

KDSX M40 BS O SC 1 G40
Abbildung ähnlich

KDSX M40 BS O SC 1 G40

Dieses Produkt ist nicht mehr verfügbar.

Produktalternative: 1185020000

KDSX (Klippon Doppeldichtung SWB/STA Ex-Kabelverschraubung), Kabelverschraubung, gerade, M 40, 16 mm, geflochtene Armierung, 0.2 - 0.6 mm, OD min. 28.6 - OD max. 36.2 mm, ID min. 25.00 - ID max. 32.20 mm, IP66, IP68 - 2,5 bar, Messing

Art.-Nr. 1135760000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 1
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Zertifikatsnummern Kabelverschraubung Allgemeine Angaben Klassifikationen

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a8f53340-227b-4135-b5ac-fcd44cdcad5c/DAP_Master_ICON,w_80,q_80)
Zulassungen
EAC; ATEX; IECEX
ROHS
Konform

Allgemeine Bestelldaten

Ausfuehrung
KDSX (Klippon Doppeldichtung SWB/STA Ex-Kabelverschraubung), Kabelverschraubung, gerade, M 40, 16 mm, geflochtene Armierung, 0.2 - 0.6 mm, OD min. 28.6 - OD max. 36.2 mm, ID min. 25.00 - ID max. 32.20 mm, IP66, IP68 - 2,5 bar, Messing
Best.-Nr.
1135760000
Art
KDSX M40 BS O SC 1 G40
GTIN (EAN)
4032248968381
VPE
10 Stück
Lieferstatus
Abgekündigt
Datum der letzten Bestellung
/Date(1690668000000)/
Produktalternative
[1185020000](~/p/1185020000)

Abmessungen und Gewichte

Höhe
72 mm
Höhe (inch)
2,835 inch
Länge
72 mm
Länge (inch)
2,835 inch
Nettogewicht
672 g

Temperaturen

Betriebstemperatur
-60 °C...180 °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
3394d55b-7892-488f-8603-ea218c1d0691

Zertifikatsnummern Kabelverschraubung

Kennzeichnung
ATEX: II 2G, Ex db IIC Gb, Ex eb IIC Gb, II 1D, Ex ta IIIC Da
IECEx: Ex db IIC Gb, Ex eb IIC Gb, Ex ta IIIC Da
Zertifikat-Nr. (ATEX)
SIRA05ATEX1286X
Zertifikat-Nr. (IECEX)
IECEXSIR05.0067X
Zertifikat-Nr. Kabelverschraubung (IECEx)
IECEx CML 19.0109X
Zulassungsumgebung
ATEX
IECEX

Allgemeine Angaben

Armierung, max.
0,6 mm
Armierung, min.
0,2 mm
Armierungstyp
geflochtene Armierung
Armierungstyp Kurzbezeichnung
SWB
Dichteinsatz
Silikon
Dichtung
Silikon
Einsatztemperaturbereich, max.
180 °C
Einsatztemperaturbereich, min.
-60 °C
Gewinde (außen)
M 40
Gewindelänge
16 mm
Gewindesteigung
1,5 mm
Halogene
Nein
Installationsvorgaben
Siehe Montageanleitung
Kabeldurchmesser außen, max.
36,2 mm
Kabeldurchmesser außen, min.
28,6 mm
Kabeldurchmesser innen, max.
32,2 mm
Kabeldurchmesser innen, min.
25 mm
Schlüsselweite 1
55 mm
Schlüsselweite 2
55 mm
Schutzart
IP54
Schutzart mit GWDR
IP66
IP68 - 2,5 bar
Schutzkappengröße
L55
Verschraubung
metrisch, Messing
Wassertiefe
25 m (30 Min.)
Werkstoff
Messing
Zündschutzart
erhöhte Sicherheit Ex e
Druckfeste Kapselung Ex d

Klassifikationen

ETIM 8.0
EC000441
ETIM 9.0
EC000441
ETIM 10.0
EC000441
ECLASS 14.0
27-14-08-04
ECLASS 15.0
27-14-08-04
