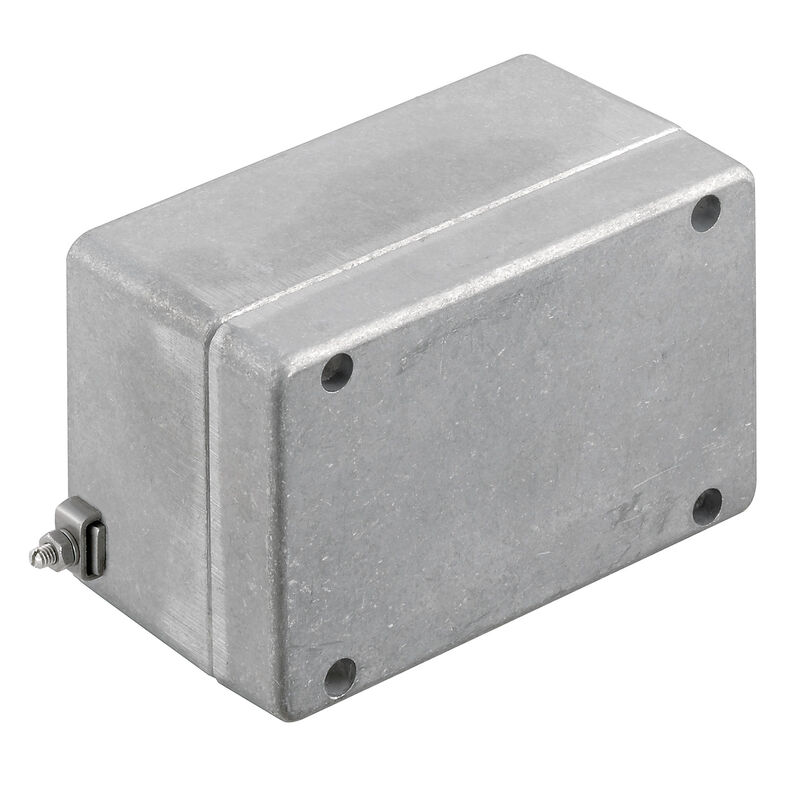

KLIPPON K4 EX
Подобно иллюстрации
KLIPPON K4 EX
Габаритный чертеж

KLIPPON K4 EX

Klippon K (aluminium empty enclosure), Empty enclosure, Aluminium enclosure, Height: 82 mm, Width: 130 mm, Depth: 72 mm, Basic material: Aluminium AlSi12, untreated, silver

№ продукта 9526910000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 6 Связанные продукты 6
Сертификаты Allgemeine Bestelldaten Dimensioni e pesi Температуры Экологическое соответствие изделия Кабельные вводы, левосторонние Кабельный ввод справа Резьбовое соединение вверху / внизу Номер сертификата корпуса Общие данные Монтаж горизонтальный Монтаж вертикальный Классификации

Сертификаты

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a6deaf49-74c9-4c46-950e-b505cc20e574/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать

Allgemeine Bestelldaten

Версия
Klippon K (aluminium empty enclosure), Empty enclosure, Aluminium enclosure, Height: 82 mm, Width: 130 mm, Depth: 72 mm, Basic material: Aluminium AlSi12, untreated, silver
Заказ №
9526910000
Тип
KLIPPON K4 EX
GTIN (EAN)
4032248019083
Кол.
1 Штука

Dimensioni e pesi

Глубина
72 mm
Глубина (дюймов)
2,835 inch
Высота
82 mm
Высота (в дюймах)
3,228 inch
Ширина
130 mm
Ширина (в дюймах)
5,118 inch
Размеры крепежа, высота
68 mm
Размеры крепежа, ширина
116 mm
Масса нетто
663 g

Температуры

Рабочая температура
-60 °C...135 °C

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Кабельные вводы, левосторонние

M12
2
M16
2
M20
1
M25
1
M32
1

Кабельный ввод справа

M12
2
M16
2
M20
1
M25
1
M32
1

Резьбовое соединение вверху / внизу

M12
5
M16
3
M20
2
M25
2

Номер сертификата корпуса

Номер декларации о соответствии (декларация о соответствии LVD)
DE PS2410 160412 001ISS03
Номер сертификата пустого корпуса (ATEX)
IBExU12ATEX1144 U
Номер сертификата пустого корпуса (IECEx)
IECEx IBE 13.0001U
Номер сертификата пустого корпуса (INMETRO)
LMP 23.0526U
Номер сертификата соединительной коробки (ATEX)
IBExU12ATEX1145 X
Номер сертификата соединительной коробки (IECEx)
IECEx IBE 13.0002X
Номер сертификата соединительной коробки (INMETRO)
LMP 23.0527X
Номер сертификата соответствия (сертификат соответствия)
DE PS2410 160308 001ISS03
Сертификат № (ATEX)
IBEXU12ATEX1144U
Сертификат № (DNV)
TAE00002SM
Сертификат № (IECEX)
IECEXIBE13.0001U
Условия утверждения
DNV
GL
RMRS
ATEX
IECEX
UL AEx Class Div.
CCC
INMETRO

Общие данные

Вид защиты
IP66
IP67
Количество крепежных болтов
4
Крепление корпуса
Отверстия 5 мм
Крышка
Да
Момент затяжки для винтов крышки
2,5 Nm
Монтажное крепление
Резьбовые отверстия M5
Нормы
IEC 60079-0
IEC 60079-7
IEC 60079-31
EN 45545-2:2013
Основной материал
Алюминий AlSi12
Отверстие для доступа, высота
74 mm
Отверстие для доступа, ширина
122 mm
Поверхность
необработанный
Прикрепление крышки
Винты M4 Torx со шлицем, нержавеющая сталь
Применение
Взрывоопасные области
Перерабатывающая промышленность
Транспорт
Производство упаковки
кораблестроение
Инженерные системы
Портовые здания
Рабочая температура, макс.
135 °C
Рабочая температура, мин.
-60 °C
Толщина материала - корпус
4 mm
Толщина материала - крышка
2,5 mm
Ударопрочность
7 J ATEX-Версия
Уплотняющий материал
Силикон
Фланцевая пластина
Нет

Монтаж горизонтальный

WDU 2,5 / ZDU 2,5 / IDU 2,5
*
WDU 4 / ZDU 4
*

Монтаж вертикальный

WDU 10 / ZDU 10
1x2
WDU 2,5 / ZDU 2,5 / IDU 2,5
1x5
WDU 4 / ZDU 4
1x4
WDU 6 / ZDU 6
1x3

Классификации

ETIM 8.0
EC002503
ETIM 9.0
EC002503
ETIM 10.0
EC002503
ECLASS 14.0
27-18-05-02
ECLASS 15.0
27-18-05-02
