KLIPPON K41 EX

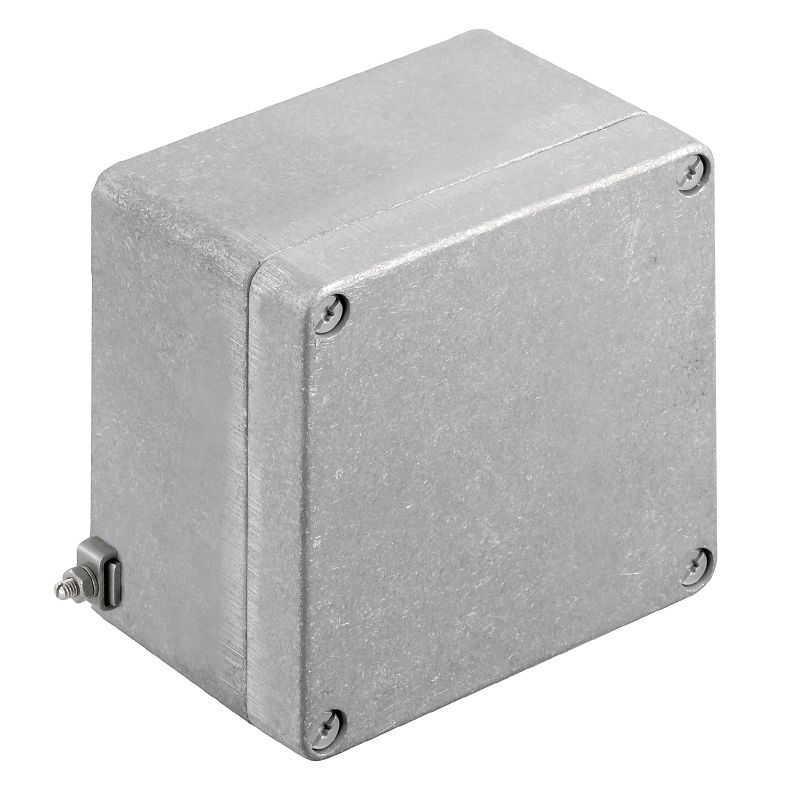

Подобно иллюстрации
KLIPPON K41 EX
Габаритный чертеж

KLIPPON K41 EX

Klippon K (корпус из алюминия, пустой), Пустой корпус, Алюминиевый корпус, Высота: 120 mm, Ширина: 122 mm, Глубина: 81 mm, Основной материал: Алюминий AlSi12, необработанный, серебряный

№ продукта 9526920000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 7 Связанные продукты 6
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Кабельные вводы, левосторонние Кабельный ввод справа Резьбовое соединение вверху / внизу Номер сертификата корпуса Общие данные Монтаж горизонтальный Заземление корпуса Монтаж вертикальный Классификации

Сертификаты

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a6deaf49-74c9-4c46-950e-b505cc20e574/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать

Основные данные для заказа

Version
Klippon K (корпус из алюминия, пустой), Пустой корпус, Алюминиевый корпус, Высота: 120 mm, Ширина: 122 mm, Глубина: 81 mm, Основной материал: Алюминий AlSi12, необработанный, серебряный
주문 번호
9526920000
Typ
KLIPPON K41 EX
GTIN (EAN)
4032248019076
Förp.
1 Штука

Размеры и массы

Depth
81 mm
Глубина (дюймов)
3.189 inch
Wysokość
120 mm
Высота (в дюймах)
4.724 inch
Width
122 mm
Ширина (в дюймах)
4.803 inch
Wymiar mocowania wysokość
82 mm
Размеры крепежа, ширина
106 mm
Масса нетто
986 g

Температуры

Drifttemperatur
-60 °C...135 °C

Экологическое соответствие изделия

RoHS Compliance Status
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Кабельные вводы, левосторонние

M12
4
M16
4
M20
2
M25
1
M32
1

Кабельный ввод справа

M12
4
M16
4
M20
2
M25
1
M32
1

Резьбовое соединение вверху / внизу

M12
6
M16
6
M20
3
M25
2
M32
1

Номер сертификата корпуса

Номер декларации о соответствии (декларация о соответствии LVD)
DE PS2410 160412 001ISS03
Номер сертификата пустого корпуса (ATEX)
IBExU12ATEX1144 U
Номер сертификата пустого корпуса (IECEx)
IECEx IBE 13.0001U
Номер сертификата пустого корпуса (INMETRO)
LMP 23.0526U
Номер сертификата соединительной коробки (ATEX)
IBExU12ATEX1145 X
Номер сертификата соединительной коробки (IECEx)
IECEx IBE 13.0002X
Номер сертификата соединительной коробки (INMETRO)
LMP 23.0527X
Номер сертификата соответствия (сертификат соответствия)
DE PS2410 160308 001ISS03
Сертификат № (ATEX)
IBEXU12ATEX1144U
Сертификат № (DNV)
TAE00002SM
Сертификат № (IECEX)
IECEXIBE13.0002X
Условия утверждения
DNV
GL
RMRS
ATEX
IECEX
UL AEx Class Div.
CCC
INMETRO

Общие данные

Вид защиты
IP66
IP67
Количество крепежных болтов
4
Крепление корпуса
Отверстия 6 мм
Крышка
Да
Момент затяжки для винтов крышки
2.5 Nm
Монтажное крепление
Резьбовые отверстия M5
Нормы
IEC 60079-0
IEC 60079-7
IEC 60079-31
EN 45545-2:2013
Основной материал
Алюминий AlSi12
Отверстие для доступа, высота
111 mm
Отверстие для доступа, ширина
113 mm
Поверхность
необработанный
Прикрепление крышки
Винты M6 Torx со шлицем, нержавеющая сталь
Применение
Взрывоопасные области
Перерабатывающая промышленность
Транспорт
Производство упаковки
кораблестроение
Инженерные системы
Портовые здания
Рабочая температура, макс.
135 °C
Рабочая температура, мин.
-60 °C
Толщина материала - корпус
4.5 mm
Толщина материала - крышка
4 mm
Ударопрочность
7 J ATEX-Версия
Уплотняющий материал
Силикон
Фланцевая пластина
Нет

Монтаж горизонтальный

WDU 10 / ZDU 10
1x6
WDU 2,5 / ZDU 2,5 / IDU 2,5
1x13
WDU 4 / ZDU 4
1x11
WDU 6 / ZDU 6
1x8

Заземление корпуса

Масса, корпус, крышка
Сварная коробка из нержавейки с болтом для заземления и 10 отверстиями M6

Монтаж вертикальный

WDU 2,5 / ZDU 2,5 / IDU 2,5
*
WDU 4 / ZDU 4
*

Классификации

ETIM 8.0
EC002503
ETIM 9.0
EC002503
ETIM 10.0
EC002503
ECLASS 14.0
27-18-05-02
ECLASS 15.0
27-18-05-02
