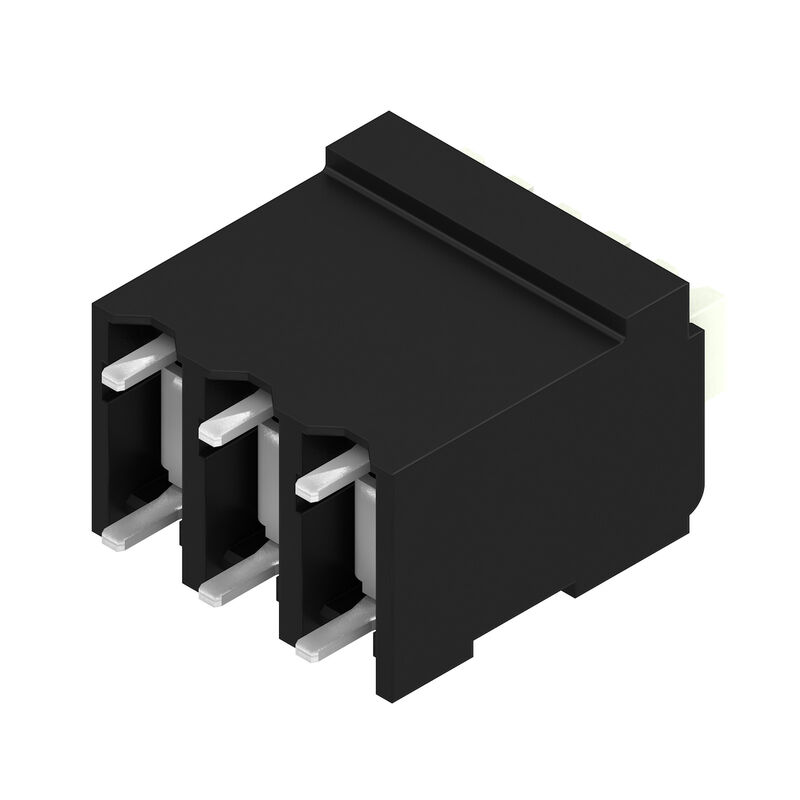

Product image
LSF-SMT 3.81/03/180 1.5SN BK RL

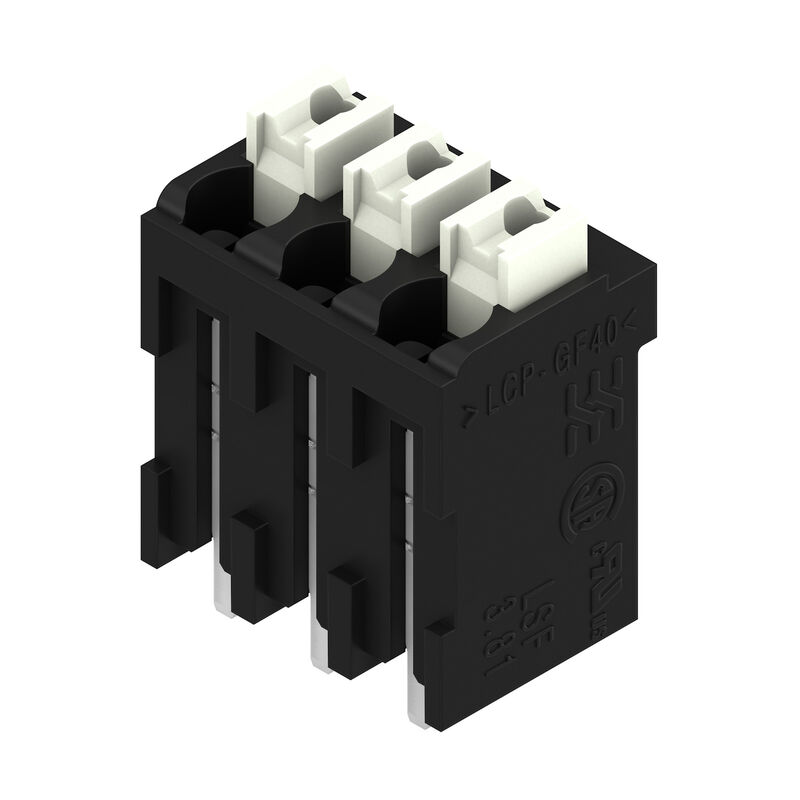

Product image
LSF-SMT 3.81/03/180 1.5SN BK RL
Dimensional drawing
LSF-SMT 3.81/03/180 1.5SN BK RL
Graph
LSF-SMT 3.81/03/180 1.5SN BK RL
Graph
LSF-SMT 3.81/03/180 1.5SN BK RL
Dimensional drawing
LSF-SMT 3.81/03/180 1.5SN BK RL
Dimensional drawing
Optimised for the SMT process
Safe board-to-board connection

LSF-SMT 3.81/03/180 1.5SN BK RL

Morsetti per circuito stampato, 3.81 mm, Numero di poli: 3, 180°, Lunghezza spina a saldare (l): 1.5 mm, nero, PUSH IN con tasto di attivazione, Campo di sezioni, max. : 1.5 mm², Tape

Item No. 1875330000
Download data sheet Engineering Support Product Downloads
Related products 51
Tanúsítványok Dati generali per l’ordinazione Dimensioni e pesi Temperaturer Conformità ambientale del prodotto Rendszerparaméterek Anyagjellemzők Conduttori adatti al collegamento Névleges adatok IEC szerint CSA névleges adatok Rated data acc. to UL 1059 Csomagolás 유형 테스트 Nota importante Classifications

Tanúsítványok

Agréments
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (cURus)
E60693

Dati generali per l’ordinazione

Version
Morsetti per circuito stampato, 3.81 mm, Numero di poli: 3, 180°, Lunghezza spina a saldare (l): 1.5 mm, nero, PUSH IN con tasto di attivazione, Campo di sezioni, max. : 1.5 mm², Tape
Référence
1875330000
Type
LSF-SMT 3.81/03/180 1.5SN BK RL
GTIN (EAN)
4032248465347
Qté.
175 items
Product data
IEC: 320 V / 17.5 A / 0.2 - 1.5 mm²
UL: 300 V / 12 A / AWG 28 - AWG 14
Packaging
Tape

Dimensioni e pesi

Profondeur
7,8 mm
Profondeur (pouces)
0,307 inch
Hauteur
15,5 mm
Height (inches)
0,61 inch
Height of lowest version
14 mm
Largeur
11,82 mm
Ширина (в дюймах)
0,465 inch
Poids net
3,5 g

Temperaturer

Varaktig driftstemperatur, max.
120 °C

Conformità ambientale del prodotto

Statut de conformité RoHS
Conforme senza esenzione
REACH SVHC
Bez SVHC powyżej 0,1 wt%
Empreinte carbone du produit
  • Vagga till grind:
    0.04 kg CO2 eq.

Rendszerparaméterek

Famille de produits
OMNIMATE Signal - sorozat LSF
Technique de raccordement de conducteurs
작동 버튼으로 PUSH IN
Montage sur le circuit imprimé
Połączenie lutowane THT/THR
Orientation de la sortie du conducteur
180°
Pas en mm (P)
3,81 mm
Pas en pouces (P)
0,15 "
Nombre de pôles
3
Nombre de pôles
1
Juxtaposables côté client
无
Number of rows
1
Longueur du picot à souder (l)
1,5 mm
Tolérance sur la longueur du picot à souder
+0.1 / -0.3 mm
Dimensions du picot à souder
0.35 x 0.8 mm
Dimension du picot à souder = tolérance d
0 / -0.1 mm
Diamètre du trou d'implantation (D)
1,1 mm
Tolérance du diamètre du trou d'implantation (D)
+ 0,1 mm
Nombre de picots par pôle
2
Stripping length
8 mm
L1 in mm
7,62 mm
L1 in inches
0,3 "
Touch-safe protection acc. to DIN VDE 0470
IP 20
Touch-safe protection acc. to DIN VDE 57 106
Safe from finger touch
Protection degree
IP20
Volume resistance
1.60 mΩ

Anyagjellemzők

Matériau isolant
LCP GF
Couleur
nero
Éléments d'actionnement de couleurs
white
Tableau des couleurs (similaire)
RAL 9011
Groupe de matériaux isolants
IIIa
Indice de Poursuite Comparatif (CTI)
≥ 175
Moisture Level (MSL)
1
Classe d'inflammabilité selon UL 94
V-0
Matériau des contacts
Copper alloy
Structure en couches du raccordement soudé
4...6 µm Sn matt
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
120 °C
Temperature range, installation, min.
-30 °C
Temperature range, installation, max.
120 °C

Conduttori adatti al collegamento

Plage de serrage, min.
0,13 mm²
Plage de serrage, max.
1,5 mm²
Section de raccordement du conducteur, AWG, min.
AWG 28
Section de raccordement du conducteur, AWG, max.
AWG 14
Rigide, min. H05(07) V-U
0,2 mm²
Rigide, max. H05(07) V-U
1,5 mm²
souple, min. H05(07) V-K
0,2 mm²
souple, max. H05(07) V-K
1,5 mm²
avec embout isolé DIN 46 228/4, min.
0,25 mm²
avec embout isolé DIN 46 228/4, max.
0,75 mm²
avec embout, DIN 46228 pt 1, min.
0,25 mm²
avec embout selon DIN 46 228/1, max.
1,5 mm²
Raccordement
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,25 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      9025760000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,34 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      9025770000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      0690700000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,75 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      9021040000
Reference text
Length of ferrules is to be chosen depending on the product and the rated voltage.
The outside diameter of the plastic collar should not be larger than the pitch (P)

Névleges adatok IEC szerint

testé selon la norme
IEC 60664-1
IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)
17,5 A
Courant nominal, nombre de pôles max. (Tu = 20 °C)
16 A
Courant nominal, nombre de pôles min. (Tu = 40 °C)
17,5 A
Courant nominal, nombre de pôles max. (Tu = 40 °C)
14 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
320 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
160 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
160 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
2,5 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
2,5 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
2,5 kV
Tenue aux courants de faible durée
3 x 1s with 80 A

CSA névleges adatok

Institut (CSA)
CSA
Certificat Nº (CSA)
200039-1664286
Tension nominale (groupe d'utilisation B / CSA)
300 V
Tension nominale (groupe d'utilisation D / CSA)
300 V
Courant nominal (groupe d'utilisation B / CSA)
10 A
Courant nominal (groupe d'utilisation D / CSA)
10 A
Section de raccordement de câble AWG, min.
AWG 28
Section de raccordement de câble AWG, max.
AWG 14
Référence aux valeurs approuvées
Specifications are maximum values, details - see approval certificate.

Rated data acc. to UL 1059

Institut (cURus)
CURUS
Certificat Nº (cURus)
E60693
Tension nominale (groupe d'utilisation B / UL 1059)
300 V
Tension nominale (groupe d'utilisation D / UL 1059)
300 V
Courant nominal (groupe d'utilisation B / UL 1059)
12 A
Courant nominal (groupe d'utilisation D / UL 1059)
10 A
Section de raccordement de câble AWG, min.
AWG 28
Section de raccordement de câble AWG, max.
AWG 14
Référence aux valeurs approuvées
Specifications are maximum values, details - see approval certificate.

Csomagolás

Emballage de niveau ESD
sztatikus disszipatív
Emballage
Tape
Longueur VPE
336 mm
Largeur VPE
335 mm
Hauteur VPE
44 mm
Profondeur ruban (T2)
20 mm
Largeur du ruban (W)
32 mm
Profondeur du ruban (K0)
19,5 mm
Hauteur ruban (A0)
8,05 mm
Largeur du ruban (B0)
12,12 mm
Séparation ruban (P1)
20 mm
Orifice de séparation ruban (E)
1,75 mm
Séparation ruban (F)
14,2 mm
Diamètre de bobine du ruban ∅ (A)
330 mm
Résistance de la surface
Rs = 109 - 1012 Ω
Largeur pastille Pick & Place (WPPP)
7,5 mm
Longueur pastille Pick & Place (LPPP)
8,5 mm
Diamètre de la surface de retrait (ø Dmax)
7 mm

유형 테스트

Test : durabilité des marquages
  • 표준:
    DIN EN 60512-1-1 / 01.03
  • 테스트:
    원산지 표시, 유형 식별, 피치, 내구성
  • 평가:
    사용 가능
  • 테스트:
    승인 마킹 UL
  • 평가:
    포장 라벨에 표시
Test : section à fixer
  • Standard:
    DIN EN 60999-1 avsnitt 7 och 9.1 / 12.00, DIN EN 60947-1 avsnitt 8.2.4.5.1 / 12.02
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      massiv 0,14 mm²
    • Typ av ledare och för ledararea:
      flertrådig 0,14 mm²
    • Typ av ledare och för ledararea:
      massiv 1,5 mm²
    • Typ av ledare och för ledararea:
      flertrådig 1,5 mm²
    • Typ av ledare och för ledararea:
      AWG 24/1
    • Typ av ledare och för ledararea:
      AWG 24/19
    • Typ av ledare och för ledararea:
      AWG 16/1
    • Typ av ledare och för ledararea:
      AWG 16/19
  • Utvärdering:
    godkänd
Test des dommages causés aux et au desserrage accidentel des conducteurs
  • Standard:
    DIN EN 60999-1 avsnitt 9.4 / 12.00
  • Krav:
    0,2 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      AWG 24/1
    • Typ av ledare och för ledararea:
      AWG 24/19
  • Utvärdering:
    godkänd
  • Krav:
    0,3 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      flertrådig 0,25 mm²
    • Typ av ledare och för ledararea:
      massiv 0,5 mm²
  • Utvärdering:
    godkänd
  • Krav:
    0,4 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      massiv 1,5 mm²
    • Typ av ledare och för ledararea:
      flertrådig 1,5 mm²
    • Typ av ledare och för ledararea:
      AWG 16/1
    • Typ av ledare och för ledararea:
      AWG 16/19
  • Utvärdering:
    godkänd
Test de décrochage
  • Standard:
    DIN EN 60999-1 section 9.5 / 12.00
  • Requirement:
    ≥10 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      AWG 24/1
    • Type of conductor and conductor cross-section:
      AWG 24/19
  • Evaluation:
    passed
  • Requirement:
    ≥20 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      stranded 0.25 mm²
    • Type of conductor and conductor cross-section:
      H05V-U0.5
  • Evaluation:
    passed
  • Requirement:
    ≥40 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H07V-U1.5
    • Type of conductor and conductor cross-section:
      H07V-K1.5
    • Type of conductor and conductor cross-section:
      AWG 16/1
    • Type of conductor and conductor cross-section:
      AWG 16/19
  • Evaluation:
    passed

Nota importante

Conformité IPC
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
Remarques
  • Na życzenie dostępne dodatkowe kolory przycisków
  • Siła załączająca suwaka maks. 40 N
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Końcówka tulejkowa z kołnierzem z tworzywa sztucznego według DIN 46228/4
  • Końcówka tulejkowa bez kołnierza z tworzywa sztucznego według DIN 46228/1
  • Symbol P na rysunkach oznacza raster
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Kształt zaciskowy „A” to tulejek kablowych z zalecaną zaciskarką PZ 6/5.
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •
