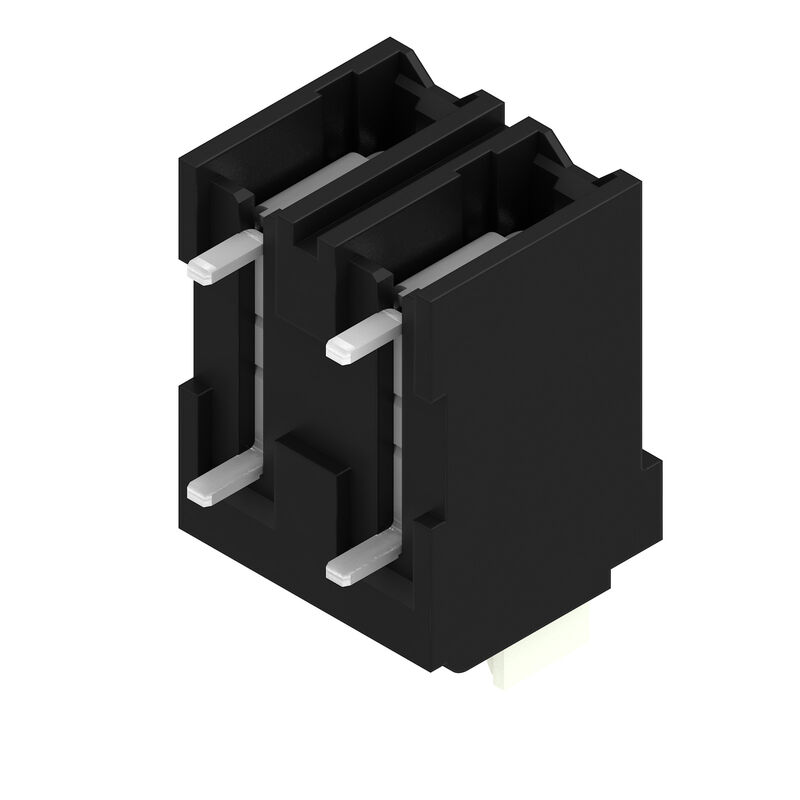

LSF-SMT 5.08/02/90 1.5SN BK TU
Изображение изделия

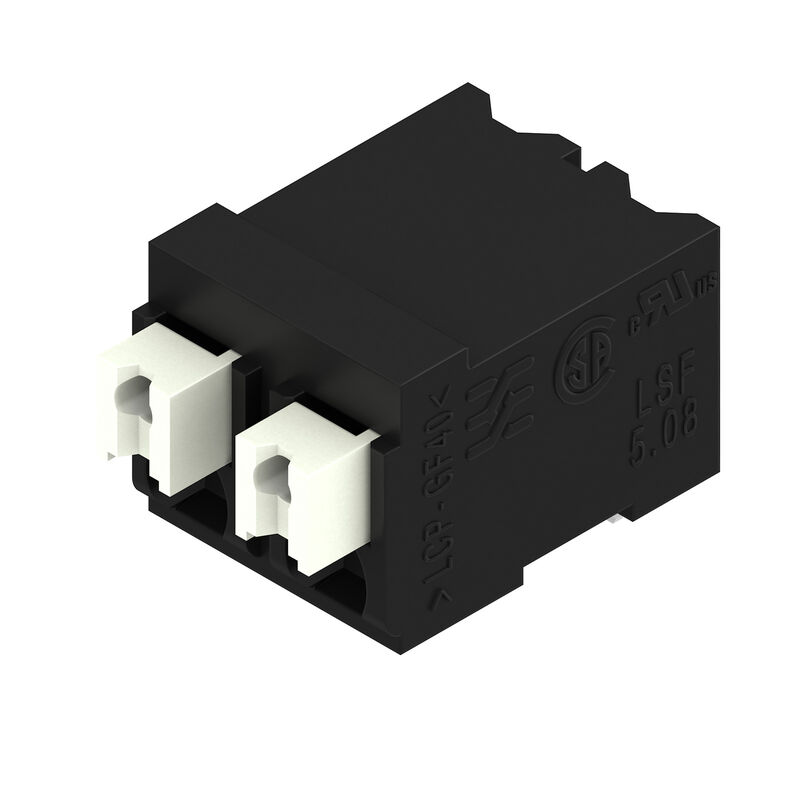

LSF-SMT 5.08/02/90 1.5SN BK TU
Изображение изделия
LSF-SMT 5.08/02/90 1.5SN BK TU
Dimensional drawing
LSF-SMT 5.08/02/90 1.5SN BK TU
Graph
LSF-SMT 5.08/02/90 1.5SN BK TU
Graph

LSF-SMT 5.08/02/90 1.5SN BK TU

Printed circuit board terminals, 5.08 mm, Number of poles: 2, 90°, Solder pin length (l): 1.5 mm, black, PUSH IN with push button, Clamping range, max. : 1.5 mm², Tube

Art.-Nr. 1869670000
Datenblatt herunterladen Инженерная поддержка Загрузка продуктов
Связанные продукты 28
Homologaciones General ordering data Dimensiones y pesos Температуры Conformidad medioambiental del producto Parámetros del sistema Material data Conductors suitable for connection Rated data acc. to IEC Datos nominales según CSA Номинальные характеристики по UL 1059 Packing Típusvizsgálatok Note importante 분류

Homologaciones

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

General ordering data

Версия
Printed circuit board terminals, 5.08 mm, Number of poles: 2, 90°, Solder pin length (l): 1.5 mm, black, PUSH IN with push button, Clamping range, max. : 1.5 mm², Tube
Заказ №
1869670000
Тип
LSF-SMT 5.08/02/90 1.5SN BK TU
GTIN (EAN)
4032248445530
Množství
59 Штука
Продуктное отношение
IEC: 500 V / 17.5 A / 0.2 - 1.5 mm²
UL: 300 V / 12 A / AWG 28 - AWG 14
Упаковка
Tube

Dimensiones y pesos

Глубина
14,75 mm
Hloubka (v palcích)
0,581 inch
Высота
10 mm
Altezza (pollici)
0,394 inch
Altezza minima
8,5 mm
Ширина
9,28 mm
Ширина (в дюймах)
0,365 inch
Čistá hmotnost
1,797 g

Температуры

Температура при длительном использовании, макс.
120 °C

Conformidad medioambiental del producto

Состояние соответствия RoHS
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%
Uhlíková stopa výrobku
  • Производственный цикл:
    0.021 kg CO2 eq.

Parámetros del sistema

Серия изделия
OMNIMATE Signal - Serie LSF
Метод проводного соединения
PUSH IN con tasto di attivazione
Монтаж на печатной плате
THT/THR lödanslutning
Направление вывода кабеля
90°
Шаг в мм (P)
5,08 mm
Шаг в дюймах (P)
0,2 "
Количество полюсов
2
Množství řady kolíků
1
Монтаж силами заказчика
Нет
Количество рядов
1
Длина штифта для припайки (l)
1,5 mm
Допуск на длину выводов под пайку
0 / -0,3 mm
Размеры выводов под пайку
0,35 x 0,8 mm
Rozměry pájecích pinů = d tolerance
0 / -0,1
Диаметр отверстия припойного ушка (D)
1,1 mm
Допуск на диаметр отверстия припойного ушка (D)
+ 0,1 мм
Počet pájených kolíků na pól
2
Длина зачистки изоляции
8 mm
L1 в мм
5,08 mm
L1 в дюймах
0,2 "
Защита от прикосновения согласно DIN VDE 0470
IP 20
Защита от прикосновения согласно DIN VDE 57 106
защита от доступа пальцем
Вид защиты
IP20
Объемное сопротивление
1,60 мОм

Material data

Izolační materiál
LCP GF
Barevný
noir
Barva provozních prvků
흰색
Barevný graf (podobné)
RAL 9011
Skupina izolačního materiálu
IIIa
Komparativní index sledování (CTI)
≥ 175
Moisture Level (MSL)
1
Klasifikace hořlavosti UL 94
V-0
Materiál kontaktu
Сплав медный
Struktura vrstev pájeného připojení
4...6 µm Sn матовый
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-50 °C
Рабочая температура, макс.
120 °C
Температурный диапазон монтажа, мин.
-30 °C
Температурный диапазон монтажа, макс.
120 °C

Conductors suitable for connection

Upínací rozsah, min.
0,13 mm²
Upínací rozsah, max.
1,5 mm²
Průřez propojení AWG, min.
AWG 28
Průřez propojení AWG, max.
AWG 14
Pevné, min. H05(07) V-U
0,2 mm²
Pevné, max. H05(07) V-U
1,5 mm²
Pružné, min. H05(07) V-K
0,2 mm²
Pružné, max. H05(07) V-K
1,5 mm²
dutinkou s plastovým límcem, , DIN 46228 pt 4, min.
0,25 mm²
dutinkou s plastovým límcem, DIN 46228 pt 4, max.
0,75 mm²
s vodičem a dutinkou, DIN 46228 pt 1, min.
0,25 mm²
s vodičem a dutinkou, DIN 46228 pt 1, max.
1,5 mm²
Upínatelný vodič
  • Сечение подсоединяемого провода:
    • номин.:
      0,25 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        10 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9025760000
  • Сечение подсоединяемого провода:
    • номин.:
      0,34 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        10 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9025770000
  • Сечение подсоединяемого провода:
    • номин.:
      0,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        10 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0690700000
  • Сечение подсоединяемого провода:
    • номин.:
      0,75 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        10 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9021040000
Текст ссылки
Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения.
Наружный диаметр пластиковой манжеты не должен превышать размер шага (P)

Rated data acc. to IEC

testováno podle normy
IEC 60664-1
IEC 60947-7-4
Jmenovitý proud, min. počet pólů (Tu=20 °C)
17,5 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
17,5 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
17,5 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
15 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
500 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
250 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
4 kV
Krátkodobý odpor proti zkratovému proudu
3 x 1 сек. с 80 A

Datos nominales según CSA

Институт (CSA)
CSA
Сертификат № (CSA)
200039-1664286
Номинальное напряжение (группа использования B/CSA)
300 V
Номинальное напряжение (группа использования D/CSA)
300 V
Номинальный ток (группа использования B/CSA)
10 A
Номинальный ток (группа использования D/CSA)
10 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 28
Поперечное сечение подключаемого провода AWG, макс.
AWG 14
Ссылка на утвержденные значения
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Номинальные характеристики по UL 1059

Институт (cURus)
CURUS
Сертификат № (cURus)
E60693
Номинальное напряжение (группа использования B/UL 1059)
300 V
Номинальное напряжение (группа использования D/UL 1059)
300 V
Номинальный ток (группа использования B/UL 1059)
12 A
Номинальный ток (группа использования D/UL 1059)
10 A
Průřez vodiče, AWG, min.
AWG 28
Поперечное сечение подключаемого провода AWG, макс.
AWG 14
Ссылка на утвержденные значения
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Packing

Упаковка
Tube
Длина VPE
557 mm
VPE с
21 mm
Высота VPE
15 mm
Поверхностное сопротивление
Rs = 109 - 1012 Ω

Típusvizsgálatok

Испытание: Прочность маркировки
  • Standard:
    DIN EN 60512-1-1 / 01.03
  • Teszt:
    eredetjelölés, típusazonosítás, raszter, UL tanúsítvány, tartósság
  • Kiértékelés:
    elérhető
Испытание: Зажимное поперечное сечение
  • Стандарт:
    DIN EN 60999-1, раздел 7 и 9.1/12.00, DIN EN 60947-1, раздел 8.2.4.5.1/12.02
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 0,14 мм²
    • Тип провода и его поперечное сечение:
      многожильный 0,14 мм²
    • Тип провода и его поперечное сечение:
      цельный 1,5 мм²
    • Тип провода и его поперечное сечение:
      многожильный 1,5 мм²
    • Тип провода и его поперечное сечение:
      AWG 24/1
    • Тип провода и его поперечное сечение:
      AWG 24/19
    • Тип провода и его поперечное сечение:
      AWG 16/1
    • Тип провода и его поперечное сечение:
      AWG 16/19
  • Оценивание:
    пройдено
Испытание на повреждение из-за случайного ослабления проводов
  • Стандарт:
    DIN EN 60999-1, раздел 9.4/12.00
  • Требование:
    0,2 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 28/1
    • Тип провода и его поперечное сечение:
      AWG 28/19
  • Оценивание:
    пройдено
  • Требование:
    0,3 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      многожильный 0,25 мм²
    • Тип провода и его поперечное сечение:
      цельный 0,5 мм²
  • Оценивание:
    пройдено
  • Требование:
    0,4 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 1,5 мм²
    • Тип провода и его поперечное сечение:
      многожильный 1,5 мм²
    • Тип провода и его поперечное сечение:
      AWG 16/1
    • Тип провода и его поперечное сечение:
      AWG 16/19
  • Оценивание:
    пройдено
Испытание на выдергивание
  • Стандарт:
    DIN EN 60999-1, раздел 9.5/12.00
  • Требование:
    ≥10 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 24/1
    • Тип провода и его поперечное сечение:
      AWG 24/19
  • Оценивание:
    пройдено
  • Требование:
    ≥20 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      многожильный 0,25 мм²
    • Тип провода и его поперечное сечение:
      H05V-U0.5
  • Оценивание:
    пройдено
  • Требование:
    ≥40 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H07V-U1.5
    • Тип провода и его поперечное сечение:
      H07V-K1.5
    • Тип провода и его поперечное сечение:
      AWG 16/1
    • Тип провода и его поперечное сечение:
      AWG 16/19
  • Оценивание:
    пройдено

Note importante

IPC shoda
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Примечания
  • Additional push button colours on request
  • Operating force of slider max. 40 N
  • Rated current related to rated cross-section & min. No. of poles.
  • Wire end ferrule with plastic collar to DIN 46228/4
  • Wire end ferrule without plastic collar to DIN 46228/1
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • Crimping shape "A" for wire end ferrules with PZ 6/5 crimping tool recommended.
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


분류

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
