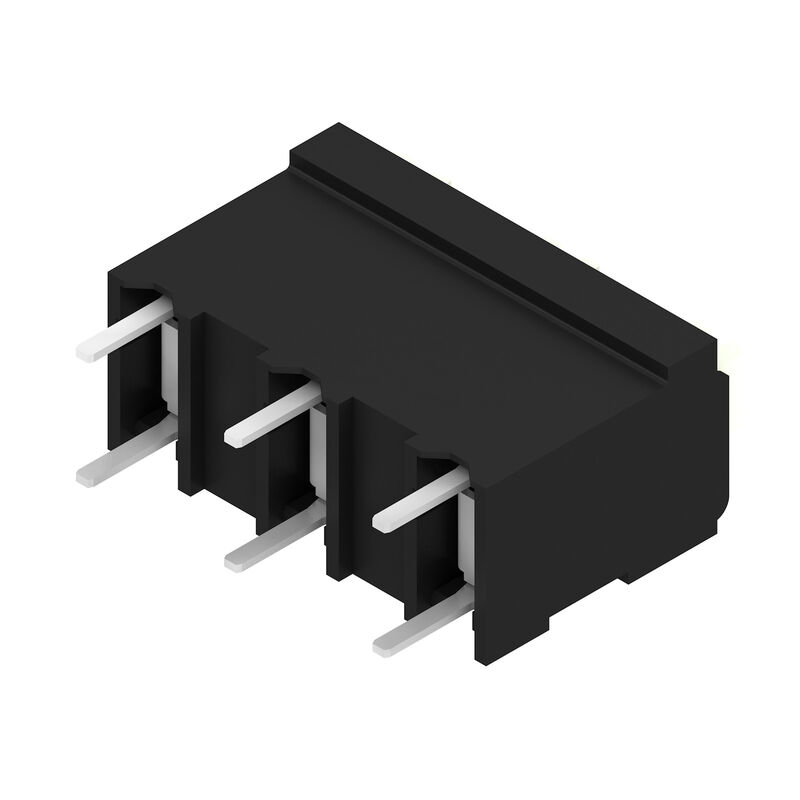

LSF-SMT 7.50/03/180 3.5SN BK RL
Imagen de producto
LSF-SMT 7.50/03/180 3.5SN BK RL
Imagen de producto
LSF-SMT 7.50/03/180 3.5SN BK RL
Dimensional drawing
LSF-SMT 7.50/03/180 3.5SN BK RL
Graph
LSF-SMT 7.50/03/180 3.5SN BK RL
Graph
LSF-SMT 7.50/03/180 3.5SN BK RL
Dimensional drawing
LSF-SMT 7.50/03/180 3.5SN BK RL
Esquema de dimensiones
Optimised for the SMT process
Safe board-to-board connection

LSF-SMT 7.50/03/180 3.5SN BK RL

Bornes para circuito impreso, 7.50 mm, Número de polos: 3, 180°, Longitud del terminal de soldadura (l): 3.5 mm, negro, PUSH IN con pulsador, Sección de embornado, máx. : 1.5 mm², Tape

N.º de artículo 1875450000
Descargar hoja de datos Soporte técnico Descargas de productos
Productos relacionados 24
Homologaciones Datos generales para pedido Dimensiones y pesos Temperaturas Conformidad medioambiental del producto Parámetros del sistema Datos del material Conductores aptos para conexión Datos nominales conformes a IEC Datos nominales según CSA Datos nominales según UL 1059 Embalaje Pruebas tipo Indicación importante Clasificaciones

Homologaciones

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E60693

Datos generales para pedido

Versión
Bornes para circuito impreso, 7.50 mm, Número de polos: 3, 180°, Longitud del terminal de soldadura (l): 3.5 mm, negro, PUSH IN con pulsador, Sección de embornado, máx. : 1.5 mm², Tape
Código
1875450000
Tipo
LSF-SMT 7.50/03/180 3.5SN BK RL
GTIN (EAN)
4032248465644
Cantidad
175 Pieza
Valores característicos del producto
IEC: 800 V / 17.5 A / 0.2 - 1.5 mm²
UL: 300 V / 12 A / AWG 28 - AWG 14
Embalaje
Tape

Dimensiones y pesos

Profundidad
7,8 mm
Profundidad (pulgadas)
0,307 inch
Altura
17,5 mm
Altura (pulgadas)
0,689 inch
Altura construcción baja
14 mm
Anchura
19,2 mm
Anchura (pulgadas)
0,756 inch
Peso neto
3,776 g

Temperaturas

Temperatura permanete de trabajo, max.
120 °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso
Huella de carbono del producto
  • Desde la cuna hasta la puerta:
    0.045 kg CO2 eq.

Parámetros del sistema

Famille de produits
OMNIMATE Signal - Serie LSF
Technique de raccordement de conducteurs
PUSH IN con pulsador
Montage sur le circuit imprimé
Conexión por soldadura THT/THR
Orientation de la sortie du conducteur
180°
Pas en mm (P)
7,5 mm
Pas en pouces (P)
0,295 "
Nombre de pôles
3
Número de filas de polos
1
Juxtaposables côté client
No
Número de series
1
Solder pin length (l)
3,5 mm
Tolerancja długości kołka lutowniczego
0 / -0,3 mm
Solder pin dimensions
0,35 x 0,8 mm
Dimensioner för lödstift = d-tolerans
0 / -0,1
Diamètre du trou d'implantation (D)
1,1 mm
Tolerancia de diámetro de la perforación (D)
+ 0,1 mm
Número de terminales de soldadura por polo
2
Longitud de desaislado
8 mm
L1 en mm
15 mm
L1 en pulgadas
0,591 "
Protección contra contacto según DIN VDE 0470
IP 20
Protección contra contacto según DIN VDE 57106
protección de dedos
IP20
Resistencia de paso
1,60 mΩ

Datos del material

Materiales aislantes
LCP GF
Color
negro
Color componentes de accionamiento
blanco
Carta de colores (similar)
RAL 9011
Grupo de materiales aislantes
IIIa
Índice de resistencia al encaminamiento eléctrico (CTI)
≥ 175
Moisture Level (MSL)
1
Grado inflamabilidad según UL 94
V-0
Material de contacto
aleación de cobre
Estructura de capas de la conexión por soldadura
4...6 µm Sn mate
Temperatura de almacenamiento, min.
-40 °C
Temperatura de almacenamiento, max.
70 °C
Temperatura de servicio, min.
-50 °C
Temperatura de servicio, max.
120 °C
Gama de temperatura, montaje, min.
-30 °C
Gama de temperatura, montaje, max.
120 °C

Conductores aptos para conexión

Sección de embornado, mín.
0,13 mm²
Sección de embornado, máx.
1,5 mm²
Sección de conexión del conductor AWG, min.
AWG 28
Sección de conexión del conductor AWG, máx.
AWG 14
Rígido, mín. H05(07) V-U
0,2 mm²
Rígido, máx. H05(07) V-U
1,5 mm²
Flexible, mín. H05(07) V-K
0,2 mm²
Flexible, máx. H05(07) V-K
1,5 mm²
con term. tub. con aislamiento DIN 46 228/4,mín.
0,25 mm²
con term. tub. con aislamiento DIN 46 228/4,máx
0,75 mm²
con terminal tubular, DIN 46228 pt 1, mín.
0,25 mm²
con terminal tubular según DIN 46 228/1, máx.
1,5 mm²
Conductor embornable
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,25 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      9025760000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,34 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      9025770000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      0690700000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,75 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      9021040000
Texto de referencia
La longitud de los terminales tubulares se debe elegir en función del producto y de la tensión nominal.
El diámetro exterior de la abrazadera de plástico no debe ser superior al paso (P)

Datos nominales conformes a IEC

testado según la norma
IEC 60664-1
IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)
17,5 A
Corriente nominal, número de polos máx. (Tu=20 °C)
17,5 A
Corriente nominal, número de polos mín. (Tu=40 °C)
17,5 A
Corriente nominal, número de polos máx. (Tu=40 °C)
15 A
Tensión nominal con categoría de sobretensión/grado de polución II/2
800 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
630 V
Tensión nominal con categoría de sobretensión/grado de polución III/3
500 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
6 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
6 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3
6 kV
Resistencia a corrientes de corta duración
3 x 1s mit 80 A

Datos nominales según CSA

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1664286
Tension nominale (groupe d'utilisation B / CSA)
300 V
Tension nominale (groupe d'utilisation C / CSA)
150 V
Tension nominale (groupe d'utilisation D / CSA)
300 V
Courant nominal (groupe d'utilisation B / CSA)
10 A
Courant nominal (groupe d'utilisation C / CSA)
10 A
Rated current (Use group D / CSA)
10 A
Section de raccordement de câble AWG, min.
AWG 28
Wire cross-section, AWG, max.
AWG 14
Riferimento ai valori di omologazione
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Datos nominales según UL 1059

Institut (cURus)
CURUS
Certificate No. (cURus)
E60693
Tension nominale (groupe d'utilisation B / UL 1059)
300 V
Tension nominale (groupe d'utilisation C / UL 1059)
150 V
Tensión nominal (Use Group D / UL 1059)
300 V
Intensidad nominal (Use Group B / UL 1059)
12 A
Intensidad nominal (Use Group C / UL 1059)
10 A
Intensidad nominal (Use Group D / UL 1059)
10 A
Sección de conexión del conductor AWG, mín.
AWG 28
Section de raccordement de câble AWG, max.
AWG 14
Hivatkozás a tanúsítási értékekre
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Embalaje

Embalaje de nivel ESD
estático disipativo
Embalaje
Tape
Longitud de VPE
351 mm
Anchura VPE
351 mm
Altura de VPE
66 mm
Profundidad de cinta (T2)
20 mm
Anchura de cinta (W)
44 mm
Profundidad de celda de cinta (K0)
19,5 mm
Altura de celda de cinta (A0)
8,05 mm
Anchura de celda de cinta (B0)
19,5 mm
Separación entre celdas de cinta (P1)
20 mm
Tape hole separation (E)
1,75 mm
테이프 포켓 분리 (F)
20,2 mm
Диаметр катушки с лентой ∅ (A)
330 mm
Resistencia superficial
Rs = 109 - 1012 Ω
Selección de ancho y relleno de ubicación (WPPP)
7,5 mm
Selección de longitud y relleno de ubicación (LPPP)
8,5 mm
Diámetro de la superficie de extracción (ø Dmáx.)
7 mm

Pruebas tipo

Prueba: durabilidad de los marcajes
  • Estándar:
    DIN EN 60512-1-1 / 01.03
  • Prueba:
    marca de origen, identificación de tipo, paso, marcaje de homologación UL, durabilidad
  • Evaluación:
    disponible
Prueba: sección ajustable
  • Estándar:
    DIN EN 60999-1, secciones 7 y 9.1 / 12.00, DIN EN 60947-1, sección 8.2.4.5.1 / 12.02
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      rígido de 0,14 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 0,14 mm²
    • Tipo de conductor y sección de conductor:
      rígido de 1,5 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 1,5 mm²
    • Tipo de conductor y sección de conductor:
      AWG 24/1
    • Tipo de conductor y sección de conductor:
      AWG 24/19
    • Tipo de conductor y sección de conductor:
      AWG 16/1
    • Tipo de conductor y sección de conductor:
      AWG 16/19
  • Evaluación:
    superado
Prueba de daños y liberación accidental de conductores
  • Estándar:
    DIN EN 60999-1, sección 9.4 / 12.00
  • Requerimiento:
    0,2 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      AWG 24/1
    • Tipo de conductor y sección de conductor:
      AWG 24/19
  • Evaluación:
    superado
  • Requerimiento:
    0,3 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      semirrígido de 0,25 mm²
    • Tipo de conductor y sección de conductor:
      rígido de 0,5 mm²
  • Evaluación:
    superado
  • Requerimiento:
    0,4 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      rígido de 1,5 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 1,5 mm²
    • Tipo de conductor y sección de conductor:
      AWG 16/1
    • Tipo de conductor y sección de conductor:
      AWG 16/19
  • Evaluación:
    superado
Prueba de extracción
  • Requerimiento:
    ≥10 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      AWG 24/1
    • Tipo de conductor y sección de conductor:
      AWG 24/19
  • Evaluación:
    superado
  • Requerimiento:
    ≥20 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      semirrígido de 0,25 mm²
    • Tipo de conductor y sección de conductor:
      H05V-U0.5
  • Evaluación:
    superado
  • Requerimiento:
    ≥40 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H07V-U1.5
    • Tipo de conductor y sección de conductor:
      H07V-K1.5
    • Tipo de conductor y sección de conductor:
      AWG 16/1
    • Tipo de conductor y sección de conductor:
      AWG 16/19
  • Evaluación:
    superado

Indicación importante

Conformidad con IPC
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Notas
  • Otros colores de pulsador bajo pedido
  • Fuerza de accionamiento máx. de la corredera 40 N
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • Terminal tubular con aislamientos según DIN 46228/4
  • Terminal tubular sin aislamientos según DIN 46228/1
  • P en el dibujo = paso
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • Se recomienda el prensado en "A" para terminales tubulares con la herramienta de prensado PZ 6/5.
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses


Clasificaciones

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
