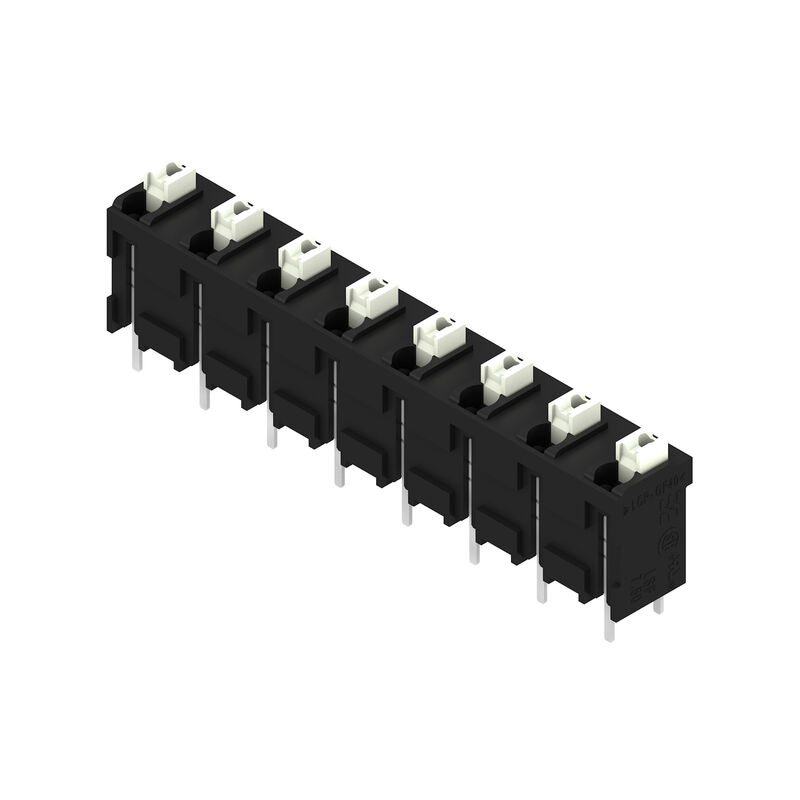

LSF-SMT 7.50/08/180 3.5SN BK TU
Obrázek výrobku
LSF-SMT 7.50/08/180 3.5SN BK TU
Obrázek výrobku
LSF-SMT 7.50/08/180 3.5SN BK TU
Dimensional drawing
LSF-SMT 7.50/08/180 3.5SN BK TU
Graph
LSF-SMT 7.50/08/180 3.5SN BK TU
Graph

LSF-SMT 7.50/08/180 3.5SN BK TU

Kretskortsplint, 7.50 mm, Antal poler: 8, 180°, Lödstiftlängd (l): 3.5 mm, svart, PUSH IN med manöverknapp, Anslutningsområde, max. : 1.5 mm², Tube

ID výrobku 1826190000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příbuzné výrobky 24
Approvals Allmänna beställningsdata Размеры и массы Teploty Miljööverenstämmelse för produkt Parametry systemu Materialdata Провода, подходящие для подключения IEC 정격데이터 Jmenovité údaje podle CSA Jmenovité údaje podle UL 1059 Packing Typové testy Important note Klasifikace

Approvals

Agréments
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E60693

Allmänna beställningsdata

Version
Kretskortsplint, 7.50 mm, Antal poler: 8, 180°, Lödstiftlängd (l): 3.5 mm, svart, PUSH IN med manöverknapp, Anslutningsområde, max. : 1.5 mm², Tube
Référence
1826190000
Type
LSF-SMT 7.50/08/180 3.5SN BK TU
GTIN (EAN)
4032248328895
Qty.
9 ks
Údaje výrobku
IEC: 800 V / 17.5 A / 0.2 - 1.5 mm²
UL: 300 V / 12 A / AWG 28 - AWG 14
Balení
Tube

Размеры и массы

Profondeur
7,8 mm
Mélység (coll)
0,307 inch
Hauteur
17,5 mm
Výška (v palcích)
0,689 inch
Nejvyšší nebo nejnižší verze
14 mm
Largeur
56,7 mm
Šířka (v palcích)
2,232 inch
Poids net
8,507 g

Teploty

Trvalá provozní teplota, max.
120 °C

Miljööverenstämmelse för produkt

Statut de conformité RoHS
Kompatibel utan undantag
REACH SVHC
Ne SVHC nad 0,1 wt%
Termék karbonlábnyoma
  • Kolébka k bráně:
    0.073 kg CO2 eq.

Parametry systemu

Famille de produits
OMNIMATE Signal — серия LSF
Technique de raccordement de conducteurs
Připojení PUSH IN s akčním členem
Montage sur le circuit imprimé
Připojení pájením přetavením průchozím otvorem
Orientation de la sortie du conducteur
180°
Pas en mm (P)
7,5 mm
Pas en pouces (P)
0,295 "
Number of poles
8
Érintkezősorok száma
1
Juxtaposables côté client
Ne
Počet řad
1
Solder pin length (l)
3,5 mm
Tolérance sur la longueur du picot à souder
0 / -0,3 mm
Dimensions du picot à souder
0,35 x 0,8 mm
Dimension du picot à souder = tolérance d
0 / -0,1
Diamètre du trou d'implantation (D)
1,1 mm
Tolerance průměru otvoru pájecího očka (D)
+ 0,1 mm
Forrasztótüskék száma pólusonként
2
Délka odizolování
8 mm
L1 v mm
52,5 mm
L1 v palcích
2,067 "
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP 20
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Bezpečné před dotykem prstů
Stupeň krytí
IP20
Objemový odpor
1,60 mΩ

Materialdata

Szigetelőanyag
LCP GF
Szín
černá
A működési elemek színe
Bílá
Színskála (hasonló)
RAL 9011
Szigetelőanyag csoport
IIIa
Kúszóútképzési összehasonlítási szám (CTI)
≥ 175
Moisture Level (MSL)
1
UL 94 éghetőségi osztály
V-0
Érintkező anyaga
Slitina
Forrasztott csatlakozás rétegszerkezete
4...6 µm Sn matný povrch
Skladovací teplota, min.
−40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
−50 °C
Provozní teplota, max.
120 °C
Teplotní rozsah, instalace, min.
−30 °C
Teplotní rozsah, instalace, max.
120 °C

Провода, подходящие для подключения

Plage de serrage, min.
0,13 mm²
Plage de serrage, max.
1,5 mm²
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 28
Section de raccordement du conducteur, AWG, max.
AWG 14
Tömör, min. H05(07) V-U
0,2 mm²
Tömör, max. H05(07) V-U
1,5 mm²
Flexibilis, min. H05(07) V-K
0,2 mm²
Flexibilis, max. H05(07) V-K
1,5 mm²
avec embout isolé DIN 46 228/4, min.
0,25 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max.
0,75 mm²
érvéghüvellyel, DIN 46228 1. pont, min.
0,25 mm²
érvéghüvellyel, DIN 46228 pt 1, max.
1,5 mm²
Rögzíthető vezeték
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      0,25 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        10 mm
    • Doporučená dutinka na konci vodiče:
      9025760000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      0,34 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        10 mm
    • Doporučená dutinka na konci vodiče:
      9025770000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      0,5 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        10 mm
    • Doporučená dutinka na konci vodiče:
      0690700000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      0,75 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        10 mm
    • Doporučená dutinka na konci vodiče:
      9021040000
Referenční text
Délka koncovek se vybírá v závislosti na produktu a jmenovitém napětí.
Vnější průměr plastové objímky by neměl být větší než rozteč (P)

IEC 정격데이터

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)
17,5 A
Névleges áram, maximális pólusszám (Tu=20 °C)
17,5 A
Névleges áram, min. pólusszám (Tu=40°C)
17,5 A
Névleges áram, maximális pólusszám (Tu=40°C)
15 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
800 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
630 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
500 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
6 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
6 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
6 kV
Rövid idejű határáram ellenállás
3 x 1 s s 80 A

Jmenovité údaje podle CSA

Tension nominale (groupe d'utilisation B / CSA)
300 V
Tension nominale (groupe d'utilisation C / CSA)
150 V
Tension nominale (groupe d'utilisation D / CSA)
300 V
Courant nominal (groupe d'utilisation B / CSA)
10 A
Rated current (Use group C / CSA)
10 A
Rated current (Use group D / CSA)
10 A
Section de raccordement de câble AWG, min.
AWG 28
Wire cross-section, AWG, max.
AWG 14

Jmenovité údaje podle UL 1059

Institut (cURus)
CURUS
Certificate No. (cURus)
E60693
Tension nominale (groupe d'utilisation B / UL 1059)
300 V
Tension nominale (groupe d'utilisation C / UL 1059)
150 V
Tension nominale (groupe d'utilisation D / UL 1059)
300 V
Courant nominal (groupe d'utilisation B / UL 1059)
12 A
Courant nominal (groupe d'utilisation C / UL 1059)
10 A
Courant nominal (groupe d'utilisation D / UL 1059)
10 A
Vezeték keresztmetszet, AWG, min.
AWG 28
Section de raccordement de câble AWG, max.
AWG 14
Hivatkozás a tanúsítási értékekre
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Packing

Emballage
Tube
Longueur VPE
556 mm
Largeur VPE
21 mm
Hauteur VPE
15 mm
Résistance de la surface
Rs = 109 - 1012 Ω

Typové testy

Test : durabilité des marquages
  • Standard:
    DIN EN 60512-1-1 / 01.03
  • Test:
    označení původu, identifikace typu, rozteč, označení schválení UL, trvanlivost
  • Vyhodnocení:
    k dispozici
Test : section à fixer
  • Standard:
    DIN EN 60999-1, část 7 a 9.1 / 12.00, DIN EN 60947-1, oddíl 8.2.4.5.1 / 12.02
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      pevný 0,14 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 0,14 mm²
    • Typ vodiče a průřez vodiče:
      pevný 1,5 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 1,5 mm²
    • Typ vodiče a průřez vodiče:
      AWG 24/1
    • Typ vodiče a průřez vodiče:
      AWG 24/19
    • Typ vodiče a průřez vodiče:
      AWG 16/1
    • Typ vodiče a průřez vodiče:
      AWG 16/19
  • Vyhodnocení:
    vyhovělo
Test des dommages causés aux et au desserrage accidentel des conducteurs
  • Standard:
    DIN EN 60999-1, oddíl 9.4 / 12.00
  • Požadavek:
    0,2 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      AWG 24/1
    • Typ vodiče a průřez vodiče:
      AWG 24/19
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    0,3 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      splétaný 0,25 mm²
    • Typ vodiče a průřez vodiče:
      pevný 0,5 mm²
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    0,4 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      pevný 1,5 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 1,5 mm²
    • Typ vodiče a průřez vodiče:
      AWG 16/1
    • Typ vodiče a průřez vodiče:
      AWG 16/19
  • Vyhodnocení:
    vyhovělo
Test de décrochage
  • Požadavek:
    ≥10 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      AWG 24/1
    • Typ vodiče a průřez vodiče:
      AWG 24/19
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    ≥20 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      splétaný 0,25 mm²
    • Typ vodiče a průřez vodiče:
      H05V-U0,5
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    ≥40 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      H07V-U1,5
    • Typ vodiče a průřez vodiče:
      H07V-K1,5
    • Typ vodiče a průřez vodiče:
      AWG 16/1
    • Typ vodiče a průřez vodiče:
      AWG 16/19
  • Vyhodnocení:
    vyhovělo

Important note

Conformité IPC
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Remarques
  • Další barvy tlačítek na vyžádání
  • Provozní síla posuvného prvku max. 40 N
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • Dutinka s plastovým límcem podle normy DIN 46228/4
  • Dutinka bez plastového límce podle normy DIN 46228/1
  • P na nákresu = rozteč
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • Doporučují se krimpované dutinky tvaru "A" s využitím krimpovacího nástroje PZ 6/5.
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců


Klasifikace

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
