PRV 16 SW 35X7.5 WS/RT

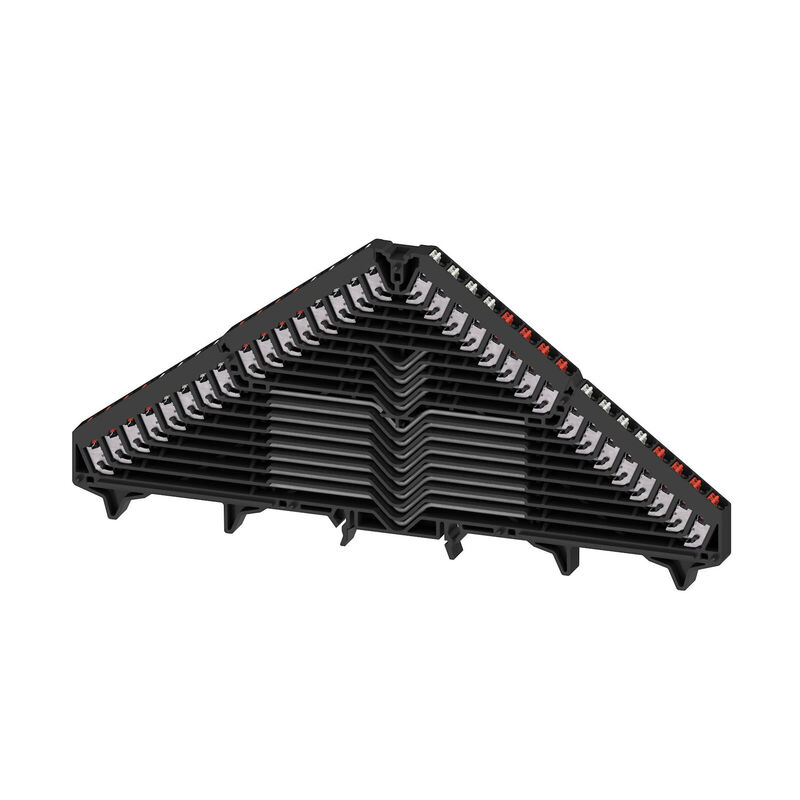

Illustrazione del prodotto
PRV 16 SW 35X7.5 WS/RT

PRV 16 SW 35X7.5 WS/RT

Serie P, Ripartitori di derivazione, Sezione di dimensionamento: 1.5 mm², Numero di piani: 16, Numero di collegamenti: 64, Colori: nero, Colore elementi di azionamento: Bianco-rosso, TS 35 x 7.5

N. articolo 1173710000
Apri nel configuratore
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 11 Prodotti correlati 38
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dati dei materiali Dati caratteristici del sistema Aaltri dati tecnici Conduttori allacciabili (collegamento di dimensionamento) Dati dimensionamento secondo CSA Generale Dati dimensionamento Dati dimensionamento secondo UL Illustrazione del prodotto Classificazioni

Omologazioni

Omologazioni
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693

Dati generali per l’ordinazione

Versione
Serie P, Ripartitori di derivazione, Sezione di dimensionamento: 1.5 mm², Numero di piani: 16, Numero di collegamenti: 64, Colori: nero, Colore elementi di azionamento: Bianco-rosso, TS 35 x 7.5
N. d’ordine
1173710000
Tipo
PRV 16 SW 35X7.5 WS/RT
GTIN (EAN)
4032248966202
CPZ
20 Pezzo

Dimensioni e pesi

Profondità
106 mm
Profondità (pollici)
4,173 inch
Posizione verticale
225 mm
Altezza (pollici)
8,858 inch
Larghezza
9,2 mm
Larghezza (pollici)
0,362 inch
Peso netto
121,3 g

Temperature

Temperatura di magazzinaggio
-25 °C...55 °C
Temperatura ambiente
-5 °C…40 °C
Temperatura d'esercizio continuo, min.
-50 °C
Temperatura d'esercizio continuo, max.
130 °C

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

Dati dei materiali

Materiale di base
policarbonato
Materiale elemento di azionamento
PBT
Couleur
nero
Colore elementi di azionamento
Bianco-rosso
UL 94 flammability rating
V-0

Dati caratteristici del sistema

Versione
Collegamento PUSH IN
aperto da un lato
Piastra terminale (necessaria)
Sì
Numero di potenziali
16
Numero di piani
16
Numero dei punti di serraggio per piano
4
Potenciálok száma szintenként
16
Levels cross-connected internally
No
PE connection
No
Guida equipaggiata
TS 35 x 7.5

Aaltri dati tecnici

Esecuzione a prova di esplosione
No
Type of mounting
innestabile

Conduttori allacciabili (collegamento di dimensionamento)

1,5 mm²
Campo di sezioni, min.
0,13 mm²
Dimensione lama
0,6 x 3,5 mm
Direzione di collegamento
obliquo
Lunghezza di spellatura
10 mm
Numero di collegamenti
64
Sezione di collegamento cavo AWG, max.
AWG 16
Sezione di collegamento cavo AWG, min.
AWG 24
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max.
1,5 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min.
0,13 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max.
1,5 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min.
0,13 mm²
Sezione di collegamento cavo, flessibile, max.
1,5 mm²
Sezione di collegamento cavo, flessibile, min.
0,13 mm²
Sezione di collegamento cavo, nucleo rigido, max.
1,5 mm²
Sezione di collegamento cavo, nucleo rigido, min.
0,13 mm²
Sezione di collegamento, semirigida, max.
1,5 mm²
Sezione di collegamento, semirigida, min.
0,13 mm²
Tipo di collegamento
PUSH IN

Dati dimensionamento secondo CSA

N° certificato (CSA)
200039-2406089
Průřez vodiče min. (CSA)
26 AWG
Sezione cavo max (CSA)
16 AWG
Tensione Gr B (CSA)
300 V
Velikost napětí D (CSA)
300 V
Velikost proudu B (CSA)
1 A
Velikost proudu D (CSA)
1 A

Generale

Guida equipaggiata
TS 35 x 7.5
Norme
IEC 60947-7-1
Numero di poli
16
Sezione di collegamento cavo AWG, max.
AWG 16
Sezione di collegamento cavo AWG, min.
AWG 24

Dati dimensionamento

Sezione di dimensionamento
1,5 mm²
Tensione nominale
250 V
Tensione DC nominale
250 V
Corrente nominale
6 A
최대 와이어에서 전류
11 A
Norme
IEC 60947-7-1
Resistenza di passaggio conforme a IEC 60947-7-x
1,83 mΩ
Tensione impulsiva di dimensionamento
4 kV
Potenza dissipata secondo IEC 60947-7-x
0,56 W
Överspänningskategori
III
Степень загрязнения
3

Dati dimensionamento secondo UL

Certificate No. (cURus)
E60693
Corriente Gr D (cURus)
1 A
Current size B (cURus)
1 A
Průřez vodiče max. (cURus)
16 AWG
Velikost napětí B (cURus)
300 V
Velikost napětí D (cURus)
300 V
Wire cross section min. (cURus)
26 AWG

Illustrazione del prodotto

Titolo dell'immagine 02
Illustrazione del prodotto
Disegno legenda-02
Come da figura

Classificazioni

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-05
ECLASS 15.0
27-25-01-05
