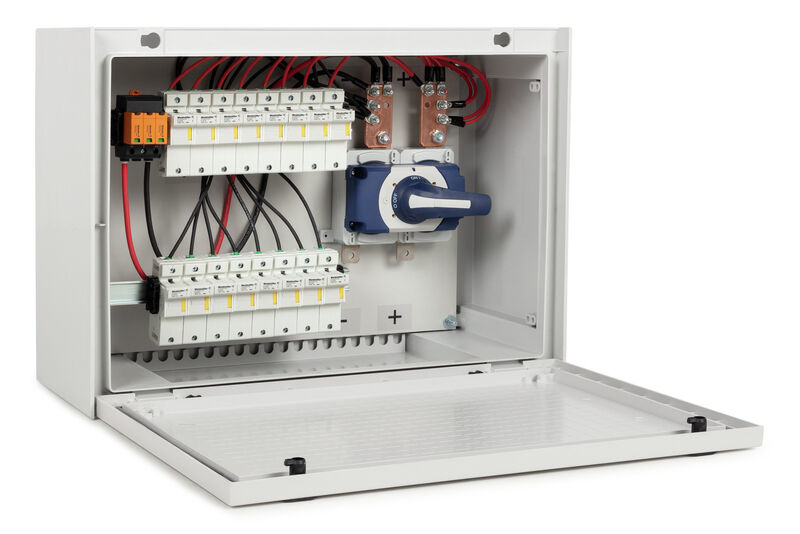

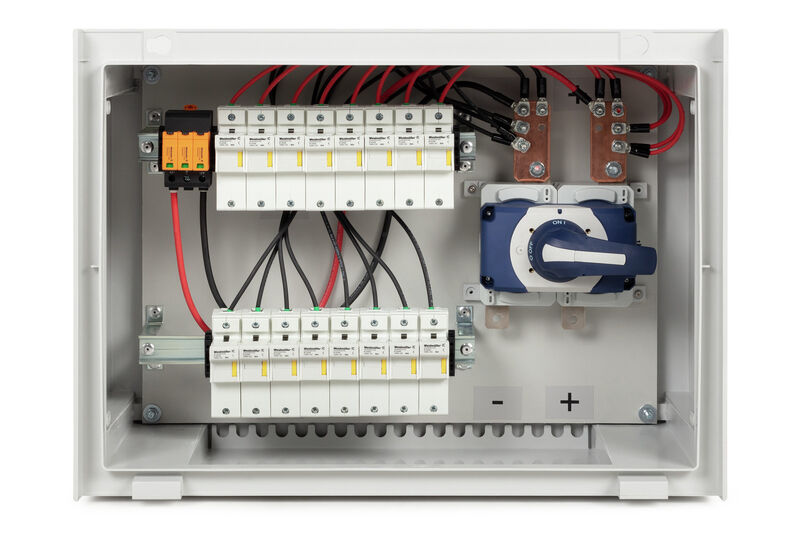

Fotovoltaikus egységek, Összeszerelt ház, Összekötő doboz, 1500 V, Biztosítéktartóval, Túlfeszültség-védelem II, Cable gland, fali rögzítés, Leválasztó kapcsoló, Fekvő helyzet, Középső váltóirányító

№ продукта 8000081272
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Связанные продукты 29
Сертификаты General ordering data Wymiary i masa Температуры Экологическое соответствие изделия Электрические параметры DC Входы DC Выходы DC Контроль ветви цепи DC Корпуса Нормы и стандарты Гарантия Классификации

Сертификаты

Сертификаты
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Соответствовать

General ordering data

Версия
Fotovoltaikus egységek, Összeszerelt ház, Összekötő doboz, 1500 V, Biztosítéktartóval, Túlfeszültség-védelem II, Cable gland, fali rögzítés, Leválasztó kapcsoló, Fekvő helyzet, Középső váltóirányító
Заказ №
8000081272
Тип
PV 208S0F3CXXV0O0TXPX15LWW
GTIN (EAN)
4064675596127
Кол.
1 Штука

Wymiary i masa

Глубина
300 mm
Глубина (дюймов)
11,811 inch
Высота
636 mm
Высота (в дюймах)
25,039 inch
Ширина
847 mm
Ширина (в дюймах)
33,346 inch
Масса нетто
16 289,649 g

Температуры

Температура окружающей среды
-20 °C…45 °C
Рабочая температура
-20ºC to +45 ºC

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует
REACH SVHC
Нет SVHC выше 0,1 wt%

Электрические параметры DC

Заземление
Напрямую в VPU
Защита от перенапряжения на стороне DC
1500 В, тип II, без дистанционного контакта
Коммутационная способность AC
400 A (DC21B 1500 V)
Номинальное напряжение
1 500 V

Входы DC

Вид подключения входной цепи DC
Кабельный ввод
Вставка предохранителя
22 x 58 mm
Вход пост. тока + и -
  • Подключение проводов:
    • Вид соединения:
      Кабельный ввод M16
  • Кабельный ввод:
    • Кол-во кабельных вводов:
      16
    • Диаметр кабеля, мин.:
      5 mm
    • Диаметр кабеля, макс.:
      10 mm
Защита предохранителем
30 A
35 A
40 A
50 A
60 A
70 A
75 A
Количество впускных отверстий трубки
19
Количество входов
8
Количество входов DC
8
Плавкий предохранитель, стандартный
gPV (EN 60269-6)
Подключение входной цепи DC (+)
Винтовое соединение
Подключение входной цепи DC (-)
Винтовое соединение
Положение предохранителей
положительный и отрицательный входы
Полюсы линии с защитой предохранителями
+/-
Тип предохранителя
пустой держатель предохранителя
Тип предохранителя
пустой держатель предохранителя
Функциональный заземляющий соединитель
  • Кабельный ввод:
    • Кол-во кабельных вводов:
      1
    • Диаметр кабеля, мин.:
      6 mm
    • Диаметр кабеля, макс.:
      12 mm
  • Подключение проводов:
    • Вид соединения:
      Кабельный ввод M20

Выходы DC

Выключатель нагрузки имеет вспомогательный контакт
Нет
Выход пост. тока + и -
  • Подключение проводов:
    • Вид соединения:
      Кабельный ввод M40
    • Сечение провода, мин.:
      150 mm²
    • Сечение провода, макс.:
      300 mm²
Количество выходов DC
2
Подключение исходящей цепи DC
Соединение болта и гайки M12

Контроль ветви цепи DC

Контроль параметров
Не контролируется

Корпуса

Вид защиты
IP 65
Вид монтажа
Настенная монтаж

Нормы и стандарты

Нормы
EN 61439-2
IEC 61439-2 ed 3.0

Гарантия

Период времени
5 лет

Классификации

ETIM 8.0
EC003857
ETIM 9.0
EC003857
ETIM 10.0
EC003857
ECLASS 14.0
22-57-02-92
ECLASS 15.0
22-57-02-92
