Właściwości

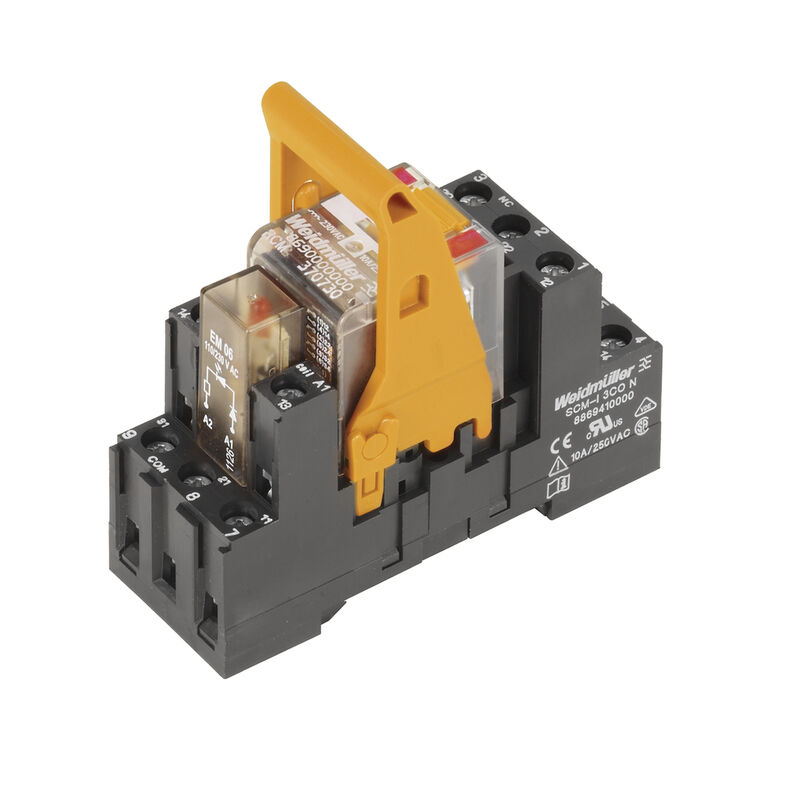

| Wykonanie | RIDERSERIES RCM, Moduł przekaźnikowy, Liczba styków: 3, zestyk przełączny AgNi, Znamionowe napięcie sterowania: 230 V AC, prąd trwały: 10 A, złącze śrubowe, Dostępność przycisku testowego: Tak |
| Nr zam. | 8921020000 |
| Typ | RCMKIT-I 230VAC 3CO LD |
| GTIN (EAN) | 4032248692262 |
| Ilość | 10 szt. |

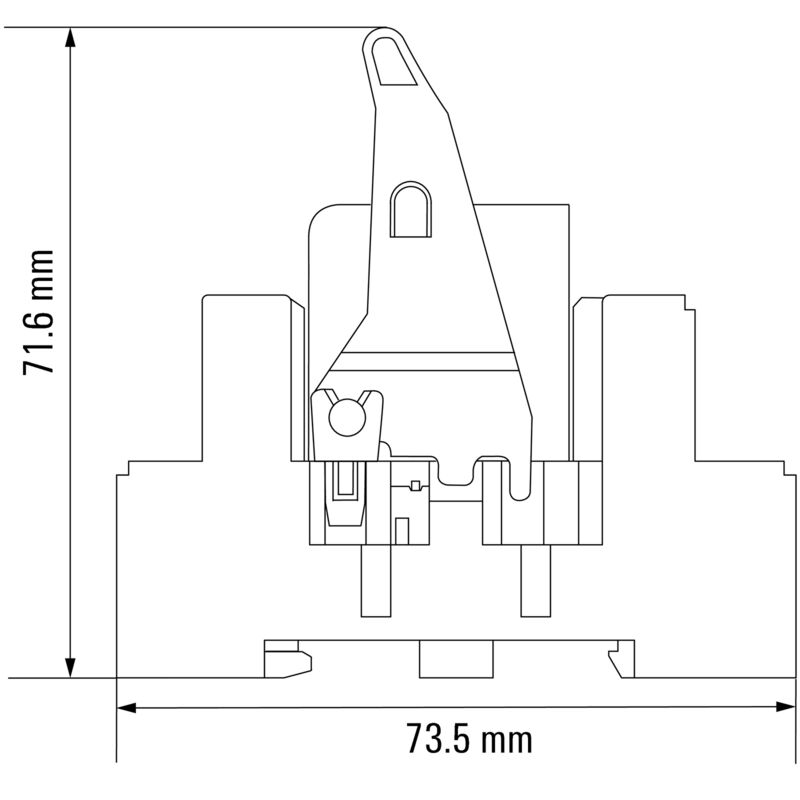

| Głębokość | 71,6 mm |
| Głębokość (cale) | 2,819 inch |
| Wysokość | 73,5 mm |
| Wysokość (cale) | 2,894 inch |
| Szerokość | 27,2 mm |
| Szerokość (cale) | 1,071 inch |
| Masa netto | 91,8 g |
| Temperatura magazynowania | -40 °C...70 °C |
| Temperatura eksploatacyjna | -40 °C...70 °C |
| Wilgotność | 40°C / 93% wilgotności względnej, bez kondensacji |
| REACH SVHC | / |
| Znamionowe napięcie sterowania | 230 V AC |
| Prąd znamionowy AC | 5.7 mA |
| moc znamionowa | 1.31 VA |
| Rezystancja cewki | 19465 Ω ± 15 % |
| Tolerancja cewki | 15 % |
| Wskazanie statusu | Czerwona dioda LED |
| znamionowe napięcie załączające | 240 V AC |
| Ciągły prąd | 10 A |
| max. częstotliwość załączania przy obciążeniu znamionowym | 0,1 Hz |
| Napięcie łączeniowe AC, max. | 250 V |
| min. moc włączalna |
1 mA @ 24 V
10 mA @ 12 V 100 mA @ 5 V |
| Początkowy prąd rozruchowy | 20 A / 20 ms |
| Obciążalność przy napięciu przemiennym (obciążenie rezystancyjne), maks. | 2500 VA |
| Obciążalność przy napięciu stałym (obciążenie rezystancyjne), maks. | 240 W @ 24 V |
| Opóźnienie włączenia | ≤ 15 ms |
| Opóźnienie wyłączenia | ≤ 10 ms |
| Typ zestyku | 3 zestyk przełączny (AgNi) |
| Żywotność mechaniczna |
Cewka AC 20 x 106 cykli przełączania
Cewka DC 30 x 106 cykli przełączania |
| Szyna | TS 35 |
| Dostępność przycisku testowego | Tak |
| Wersja przycisku testowego |
Przycisk testowy z blokadą
Przycisk testowy bez blokady |
| Mechaniczny wskaźnik położenia przełącznika | Tak |
| Barwny | czarny |
| Napięcie znamionowe | 250 V |
| Stopień zanieczyszczenia | 2 |
| Kategoria przepięciowa | III |
| grupa materiałów izolacyjnych | IIIa |
| odstęp izolacyjny powierzchniowy i powietrzny strona sterowania - strona obciążenia | ≥ 4 mm |
| wytrzymałość napięciowa strona sterowania - strona obciążenia | 2,5 KVeff / 1 min. |
| Wytrzymałość dielektryczna sąsiadujących styków | 2,5 KVeff / 1 min. |
| Wytrzymałość dielektryczna otwartego styku | 1,2 kVefekt. / 1 min. |
| udarowe napięcie wytrzymywane | 5 kV (1,2/50 µs) |
| Stopień ochrony | IP20 |
| Nr certyfikatu (CSA) przekaźnik | 249409-2426937 |
| Nr certyfikatu (CSA) podstawka | 249409-2295474 |
| Nr certyfikatu (DNV) | TAA000011A |
| Nr certyfikatu (cURus) przekaźnik | E522350 |
| Nr certyfikatu (cURus) podstawka | E223759 |
| Metoda wykonywania złącz | złącze śrubowe |
| Długość usunięcia izolacji przyłącza pomiarowego | 8 mm |
| Moment obrotowy dociągający, min. | 0,5 Nm |
| Moment obrotowy dociągający, maks. | 0,7 Nm |
| Zakres zacisków przyłącza pomiarowego | 2,5 mm² |
| Zakres zaciskania, min. | 1 mm² |
| Zakres zaciskania, maks. | 2,5 mm² |
| Przekrój przyłącza przewodu, jednodrutowy, min. | 1 mm² |
| Przekrój przyłącza przewodu, jednodrutowy, max. | 2,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 1 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 2,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min. | 1 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks. | 2,5 mm² |
| przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), min. | 1 mm² |
| przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), maks. | 2,5 mm² |
| Przekrój przyłącza przewodu, drobny drut, 2 zaciskane przewody, min. | 1 mm² |
| Przekrój przyłącza przewodu, drobny drut, 2 zaciskane przewody, max. | 1,5 mm² |
| Wielkość ostrza | Gr. PZ1 |
| Informacje produktowe | IP20 bez podłączonego przewodu przy całkowicie otwartym złączu z kabłąkiem zaciskowym. |
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35408) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_55224) |
| Dane projektowe | [Zuken E3.S](LINK/CAE_EN.html) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8921020000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8921020000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=8921020000&norm=0) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9.1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
| Dopuszczenia |    |
| ROHS | Zgodny |
