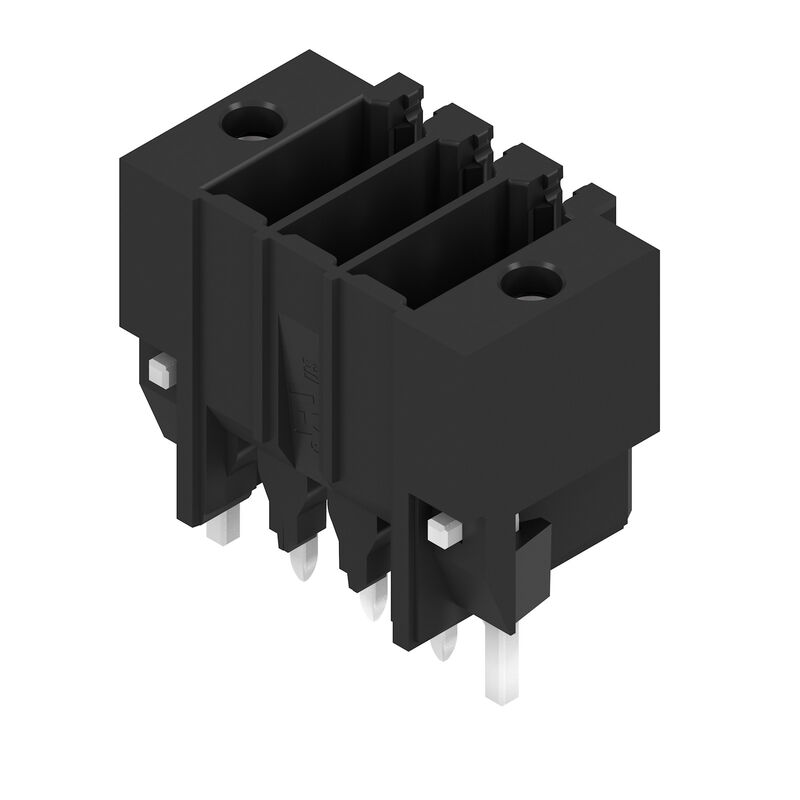

S2C-SMT 3.50/06/180LF 3.5SN BK RL
Leiterplattensteckverbinder, Stiftleiste, Lötflansch, THT/THR-Lötanschluss, 3.50 mm, Polzahl: 6, 180°, Lötstiftlänge (l): 3.5 mm, verzinnt, schwarz, Tape
Art.-Nr.
1358540000
Eigenschaften
| Ausfuehrung | Leiterplattensteckverbinder, Stiftleiste, Lötflansch, THT/THR-Lötanschluss, 3.50 mm, Polzahl: 6, 180°, Lötstiftlänge (l): 3.5 mm, verzinnt, schwarz, Tape |
| Best.-Nr. | 1358540000 |
| Art | S2C-SMT 3.50/06/180LF 3.5SN BK RL |
| GTIN (EAN) | 4050118161151 |
| VPE | 175 Stück |
| Produkt-Kennzahlen |
IEC: 200 V / 13.4 A UL: 150 V / 10 A |
| Verpackung | Tape |
| Tiefe | 10,8 mm |
| Tiefe (inch) | 0,425 inch |
| Höhe | 17,7 mm |
| Höhe (inch) | 0,697 inch |
| Höhe niedrigstbauend | 14,2 mm |
| Breite | 17,5 mm |
| Breite (inch) | 0,689 inch |
| Nettogewicht | 2,948 g |
| REACH SVHC | / |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| Produktfamilie | OMNIMATE Signal - Serie B2C/S2C 3.50 - 2-reihig |
| Anschlussart | Platinenanschluss |
| Montage auf der Leiterplatte | THT/THR-Lötanschluss |
| Raster in mm (P) | 3,5 mm |
| Raster in Zoll (P) | 0,138 " |
| Abgangswinkel | 180° |
| Polzahl | 6 |
| Anzahl Lötstifte pro Pol | 1 |
| Lötstiftlänge (l) | 3,5 mm |
| Lötstiftlänge-Toleranz | 0 / -0,3 mm |
| Lötstift-Abmessungen |
d = 1,0 mm
oktogonal |
| Lötstift-Abmessungen=d Toleranz | +0,01 / -0,03 mm |
| Bestückungsloch-Durchmesser (D) | 1,3 mm |
| Bestückungsloch-Durchmesser Toleranz (D) | + 0,1 mm |
| Außendurchmesser Lötauge | 2,1 mm |
| Schablonenloch Durchmesser | 1,9 mm |
| L1 in mm | 7 mm |
| L1 in Zoll | 0,276 " |
| Anzahl Reihen | 1 |
| Polreihenzahl | 2 |
| Berührungsschutz nach DIN VDE 57 106 | fingers. ungest./ handrückens. gesteckt |
| Berührungsschutz nach DIN VDE 0470 | IP 20 gesteckt/ IP 10 ungesteckt |
| Kodierbar | Ja |
| Steckkraft/Pol, max. | 5 N |
| Ziehkraft/Pol, max. | 5 N |
| Isolierstoff | LCP GF |
| Farbe | schwarz |
| Farbtabelle (ähnlich) | RAL 9011 |
| Isolierstoffgruppe | IIIb |
| Kriechstromfestigkeit (CTI) | ≥ 175 |
| Moisture Level (MSL) | 1 |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Kontaktmaterial | Cu-leg |
| Kontaktoberfläche | verzinnt |
| Schichtaufbau - Lötanschluss | 1...3 µm Ni / 2...4 µm Sn matt |
| Schichtaufbau - Steckkontakt | 1...3 µm Ni / 2...4 µm Sn matt |
| Lagertemperatur, min. | -40 °C |
| Lagertemperatur, max. | 70 °C |
| Betriebstemperatur, min. | -50 °C |
| Betriebstemperatur, max. | 120 °C |
| Temperaturbereich Montage, min. | -40 °C |
| Temperaturbereich Montage, max. | 120 °C |
| geprüft nach Norm |
IEC 60664-1
IEC 61984 |
| Bemessungsstrom, min. Polzahl (Tu=20°C) | 13,4 A |
| Bemessungsstrom, min. Polzahl (Tu=40°C) | 12 A |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2 | 200 V |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2 | 160 V |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3 | 80 V |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2 | 2,5 kV |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2 | 2,5 kV |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3 | 2,5 kV |
| Kurzzeitstromfestigkeit | 3 x 1s mit 80 A |
| Institut (CSA) | CSA |
| Zertifikat-Nr. (CSA) | 200039-1121690 |
| Nennspannung (Use group B / CSA) | 150 V |
| Nennspannung (Use group C / CSA) | 50 V |
| Nennspannung (Use group D / CSA) | 150 V |
| Nennstrom (Use group B / CSA) | 9,5 A |
| Nennstrom (Use group C / CSA) | 9,5 A |
| Nennstrom (Use group D / CSA) | 9,5 A |
| Hinweis zu den Zulassungswerten | Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat. |
| Institut (cURus) | CURUS |
| Zertifikat-Nr. (cURus) | E60693 |
| Nennspannung (Use group B / UL 1059) | 150 V |
| Nennspannung (Use group C / UL 1059] | 50 V |
| Nennstrom (Use group B / UL 1059) | 10 A |
| Nennstrom (Use group C / UL 1059) | 10 A |
| Hinweis zu den Zulassungswerten | Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat. |
| ESD Level Verpackung | statisch ableitfähig |
| Verpackung | Tape |
| VPE Länge | 329 mm |
| VPE Breite | 329 mm |
| VPE Höhe | 37 mm |
| Tapetiefe (T2) | 19,8 mm |
| Tapebreite (W) | 32 mm |
| Tape-Taschentiefe (K0) | 19,3 mm |
| Tape-Taschenhöhe (A0) | 11,1 mm |
| Tape-Taschenbreite (B0) | 19,5 mm |
| Tape-Taschenabstand (P1) | 20 mm |
| Tape-Lochabstand (E) | 1,75 mm |
| Tape-Taschenabstand (F) | 14,2 mm |
| Tape-Spulendurchmesser ∅ (A) | 330 mm |
| Oberflächenwiderstand | Rs = 109 - 1012 Ω |
| Breite Pick & Place Pad (BPPP) | 10 mm |
| Länge Pick & Place Pad (LPPP) | 15,6 mm |
| Durchmesser der Entnahmefläche (ø Dmax) | 9 mm |
| Überstand 1 Pick & Place Pad (L01 (PPP)) | 7,8 mm |
| Überstand 2 Pick & Place Pad (L02 (PPP)) | 7,8 mm |
| IPC-Konformität | Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden. |
