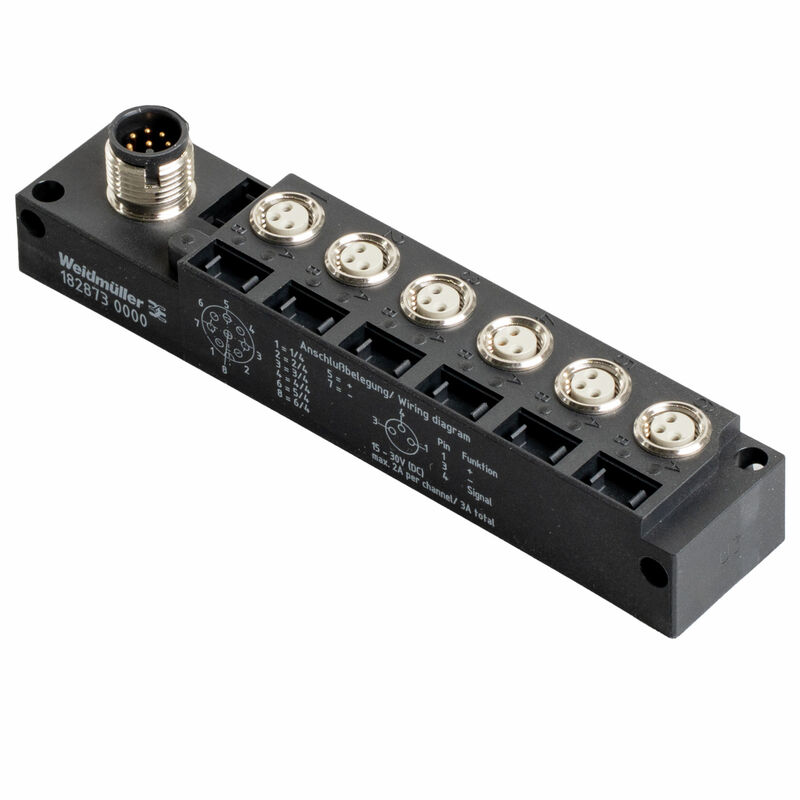

SAI-06L-VP12-3A-M08L-PNP
그림과 유사
SAI-06L-VP12-3A-M08L-PNP
치수 도면
SAI-06L-VP12-3A-M08L-PNP
배선도
SAI-06L-VP12-3A-M08L-PNP
폴 계획
M12 outlet
SAI-06L-VP12-3A-M08L-PNP
폴 계획
M8 = none

SAI-06L-VP12-3A-M08L-PNP

M12 아울렛 채용, 8-폴, A-코딩, M8, 30 V, , LED: 예, LED 이니시에이터: 예, 배선 유형: PNP

항목 번호 1828730000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 1 관련 제품 8
승인 일반 주문 데이터 치수 및 중량 온도 환경 제품 규정 준수 결선 데이터 전기 데이터 일반 기술 데이터 재질 데이터 기술 데이터 케이블 분류

승인

인증
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E92202

일반 주문 데이터

버전
M12 아울렛 채용, 8-폴, A-코딩, M8, 30 V, , LED: 예, LED 이니시에이터: 예, 배선 유형: PNP
주문 번호
1828730000
유형
SAI-06L-VP12-3A-M08L-PNP
GTIN(EAN)
4032248335374
수량
1 items

치수 및 중량

순중량
72.16 g

온도

작동 온도
-25 - 80°C

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 미존재
REACH SVHC
0.1 wt% 이상의 SVHC 없음

결선 데이터

외피 탈피 길이
100 mm
분배기 아울렛
M12 아울렛 채용
8-폴
A-코딩

전기 데이터

Tensión nominal, mín.
10 V
Rated voltage, max.
30 V
Vizsgálati feszültség
1 kV
슬롯당 최대 전류 전달 용량
2 A
Celkem proud
6 A
Current per signal
1 A
Spänningseparering finns
아니요
절연 저항
109 Ω

일반 기술 데이터

IP68
극 수
3
Number of contact sockets
6
Filettatura del collegamento
M8
오염 심각도
3
화재 시 동작
V-0
LED
예
LED 이니시에이터
예
Colore del LED per funzione d'esercizio
녹색
Цвет светодиода для функции ввода/вывода
노란색

재질 데이터

Materiale O-Ring
FKM
Material capotas
PBT
Verteilermaterial
플라스틱
Colore della custodia
검은색(RAL 9005와 유사)
Raccord fileté femelle
CuZn, 니켈 도금
접점 재질
CuZn
접점 표면
금도금
접점 캐리어 재질
PBT(UL 94 V0)

기술 데이터 케이블

극 수
3
케이블 캐리어에 적합
아니요

분류

ETIM 8.0
EC003558
ETIM 9.0
EC003558
ETIM 10.0
EC003558
ECLASS 14.0
27-44-01-11
ECLASS 15.0
27-44-01-11
