SAI-H4-M12-K-SI
Dessin coté
SAI-H4-M12-K-SI
Schéma des pôles
Plug
SAI-H4-M12-K-SI
Schéma des pôles
Socket
SAI-H4-M12-K-SI

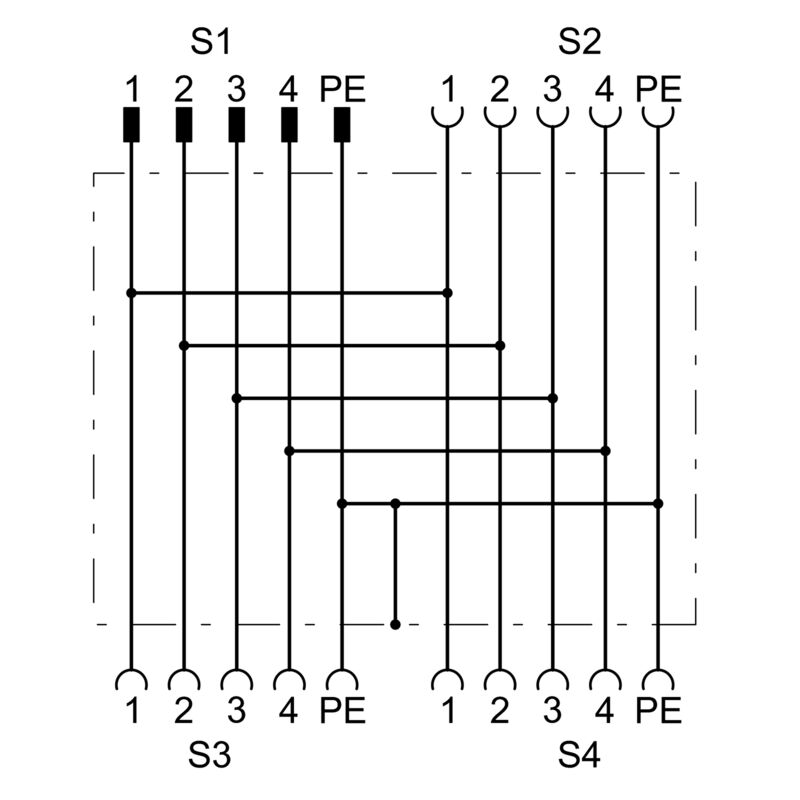

Schéma
SAI-H4-M12-K-SI
Courbe de dérating

SAI-H4-M12-K-SI

Connecteur Y

Référence produit 3099290000
Fiche technique Téléchargements de produits
Autres produits de la même gamme 20
Agréments Informations générales de commande Dimensions et poids Caractéristiques de raccordement Caractéristiques électriques - connecteurs débrochables à équiper Normes Caractéristiques générales Classifications

Agréments

Agréments
![CE](/picture/CE.gif)
ROHS
Conforme

Informations générales de commande

Version
Connecteur Y
Référence
3099290000
Type
SAI-H4-M12-K-SI
GTIN (EAN)
4099987133944
Qté.
1  Pièce

Dimensions et poids

Poids net
50  g

Caractéristiques de raccordement

Sortie groupe - connecteur débrochable
Mâle M12
Sortie simple 1 - connecteur débrochable
Femelle M12
Sortie simple 2 - connecteur débrochable
Femelle M12
Sortie simple 3 - connecteur débrochable
Femelle M12

Caractéristiques électriques - connecteurs débrochables à équiper

Codage
K-coded
Courant nominal
16  A
Cycles d'enfichage
≥ 100
Degré de pollution
3
Degré de protection
IP65
Matériau de base du boîtier
TPU
Matériau de la bague filetée
Laiton, nickelé
Matériau des contacts
CuZn
Nombre de pôles
4
Plage de températures du coffret
-40 … +85 ° C
Presse-étoupes
M 12
Raccordement du blindage
Oui
Surface du contact
doré
Tension nominale
630  V
Tenue d’isolation
≥ 100 MΩ

Normes

Norme de connecteur
IEC 61076-2-111

Caractéristiques générales

Codage
K-coded
Courant nominal
16  A
Cycles d'enfichage
≥ 100
Degré de pollution
3
Degré de protection
IP65
Diamètre extérieur du conducteur
-
Matériau de base du boîtier
TPU
Matériau de contact du mâle
CuZn
Matériau des contacts
CuZn
Matériau du contact de la femelle
CuZn
Nombre de pôles
4
Plage de températures du coffret
-40 … +85 ° C
Presse-étoupes
M 12
Raccordement 1
M12/M12
Raccordement 2
M12
Raccordement du blindage
Oui
Surface du contact
doré
Tension nominale
630  V
Tenue d’isolation
≥ 100 MΩ

Classifications

ETIM 6.0
EC002925
ETIM 7.0
EC002925
ETIM 8.0
EC002925
ETIM 9.0
EC002925
ETIM 10.0
EC002925
ECLASS 9.0
27-44-01-06
ECLASS 9.1
27-44-01-06
ECLASS 10.0
27-44-01-06
ECLASS 11.0
27-44-01-06
ECLASS 12.0
27-44-01-06
ECLASS 13.0
27-44-01-06
ECLASS 14.0
27-44-01-06
ECLASS 15.0
27-44-01-06
