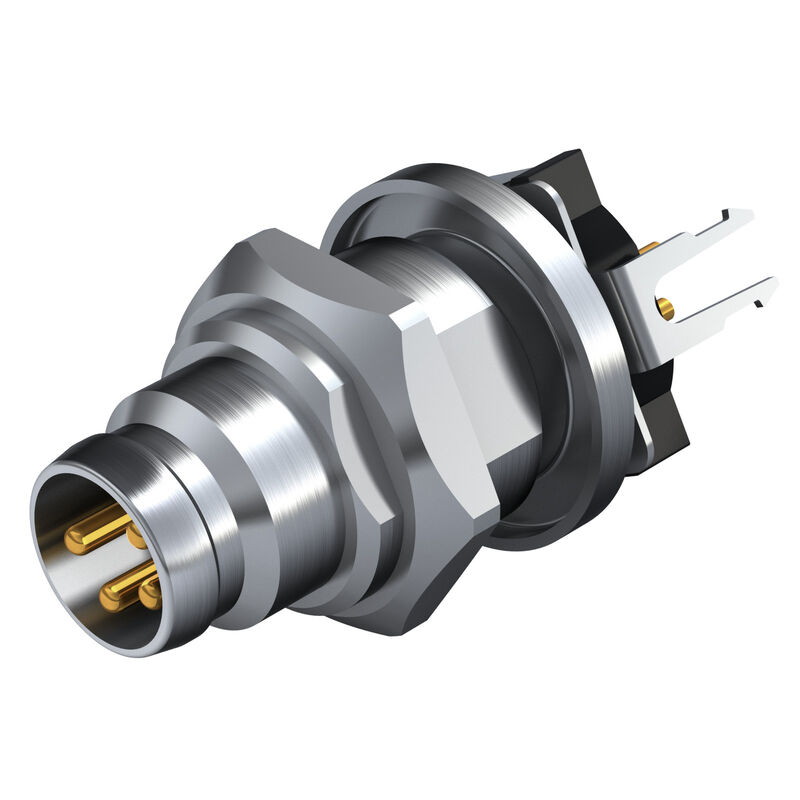

SAIE-M8S-4S-H6TL
SAIE-M8S-4S-H6TL

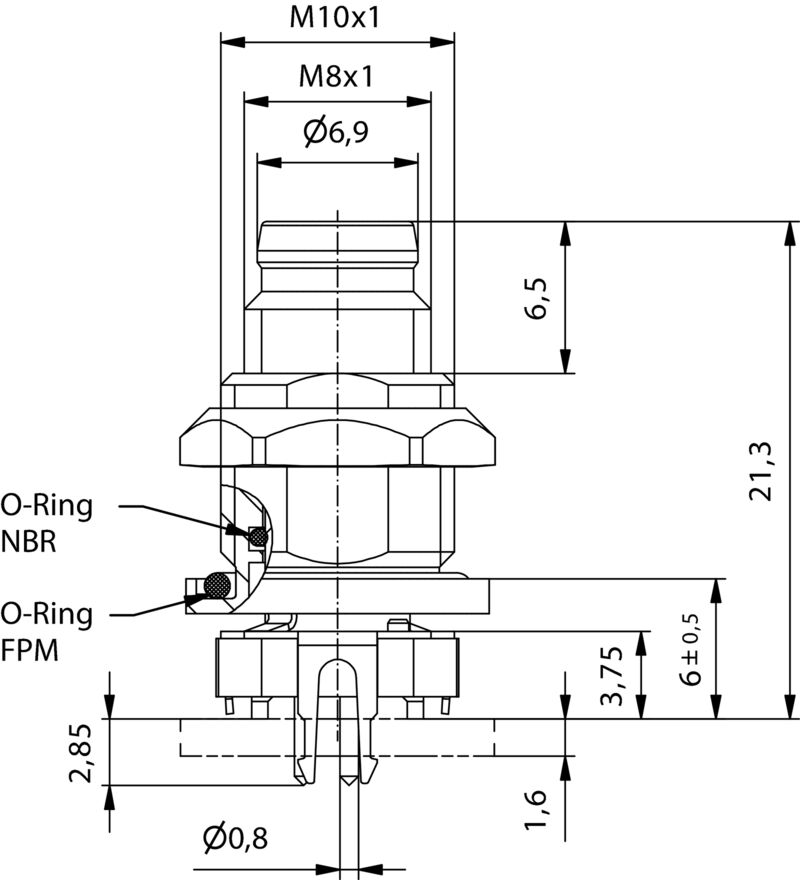

Maßzeichnung
SAIE-M8S-4S-H6TL

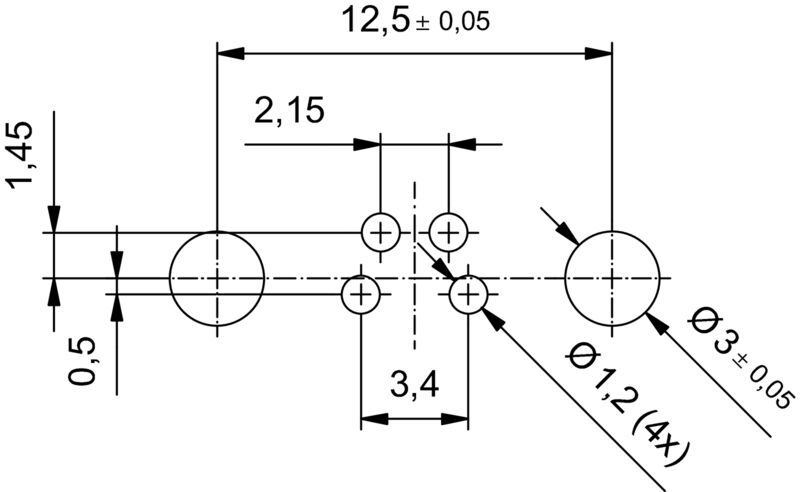

Leiterplatten-Layout
SAIE-M8S-4S-H6TL
Polbild
Pin

SAIE-M8S-4S-H6TL

Dieses Produkt ist bald nicht mehr verfügbar.

Bestellbar bis: /Date(1793401200000)/

Einbaustecker, M8, Montagegewinde: M8, Polzahl: 4, Litzen-/Kabellänge:

N.º de artículo 2423610000
Descargar hoja de datos Engineering Support
Příbuzné výrobky 8
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Technische Daten Leiterplattensteckverbinder Allgemeine Daten Werkstoffdaten System parameters Klassifikationen

Zulassungen

ROHS
Konform

Allgemeine Bestelldaten

Ausfuehrung
Einbaustecker, M8, Montagegewinde: M8, Polzahl: 4, Litzen-/Kabellänge:
Best.-Nr.
2423610000
Art
SAIE-M8S-4S-H6TL
GTIN (EAN)
4050118430042
VPE
25 Stück

Abmessungen und Gewichte

Nettogewicht
8,16 g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
0ea6d931-f9e9-40a6-89d9-8d67103189d3

Technische Daten Leiterplattensteckverbinder

Codierung
M8 = keine
Einbauhöhe
6 mm
Gehäuse
M8 Stift
Gehäuseoberfläche
vernickelt
Montageart
Hinterwandmontage
Montagegewinde
Stift: M8 / Buchse: M12
Polzahl
4
Schirmanschluss
Nein
Nennspannung
30 V
Nennspannung
60 V (3-polig) / 30 V (4-,5- und 8-polig)
Nennstrom
4 A
Nennstrom
4 A (3-, 4- und 5-polig) / 1,5 A (8-polig)
Temperaturbereich
-30…80 °C
Schutzart
IP67
Kontaktoberfläche
Au (Gold)
Gehäusebasismaterial
CuZn
vernickelt
Anschlussgewinde
M8
Anzugsdrehmoment
M8: 0,5 Nm
Montagegewinde
M8
Montagedrehmoment
  • max.:
    0,8 Nm
Montagedrehmomentbereich
0.8 Nm
Isolationswiderstand
100 MΩ
Pollution severity
3 (2 within the sealed area)
Plugging cycles
≥ 100
Contact material
Cu-alloy
Material de la junta
NBR
Lock nut material
Nickel-plated CuZn
Matériau du boîtier à bride
CuZn, nickelé
Materiale di inghisaggio
PUR

Allgemeine Daten

Polzahl
4
Gehäusebasismaterial
CuZn
vernickelt
Anschlussgewinde
M8
Kontaktmaterial
Cu-leg
Kontaktoberfläche
Au (zlato)
Вид монтажа
Монтаж на заднюю панель
Skyddsklass
IP67
Plugging cycles
≥ 100

Werkstoffdaten

Kontaktmaterial
Cu-leg
Kontaktoberfläche
Au (Gold)

System parameters

Isolationswiderstand
100 MΩ
Polreihenzahl
1
Polzahl
4
Schutzart
IP67
Steckzyklen
≥ 100

Klassifikationen

ETIM 8.0
EC003568
ETIM 9.0
EC003568
ETIM 10.0
EC003568
ECLASS 14.0
27-44-01-10
ECLASS 15.0
27-44-01-10
