SAIL-M12BG-3L1.5U
SAIL-M12BG-3L1.5U
Rysunek wymiarowy
Straight socket
SAIL-M12BG-3L1.5U
Schemat biegunów
Socket
SAIL-M12BG-3L1.5U
Schemat połączeń

SAIL-M12BG-3L1.5U

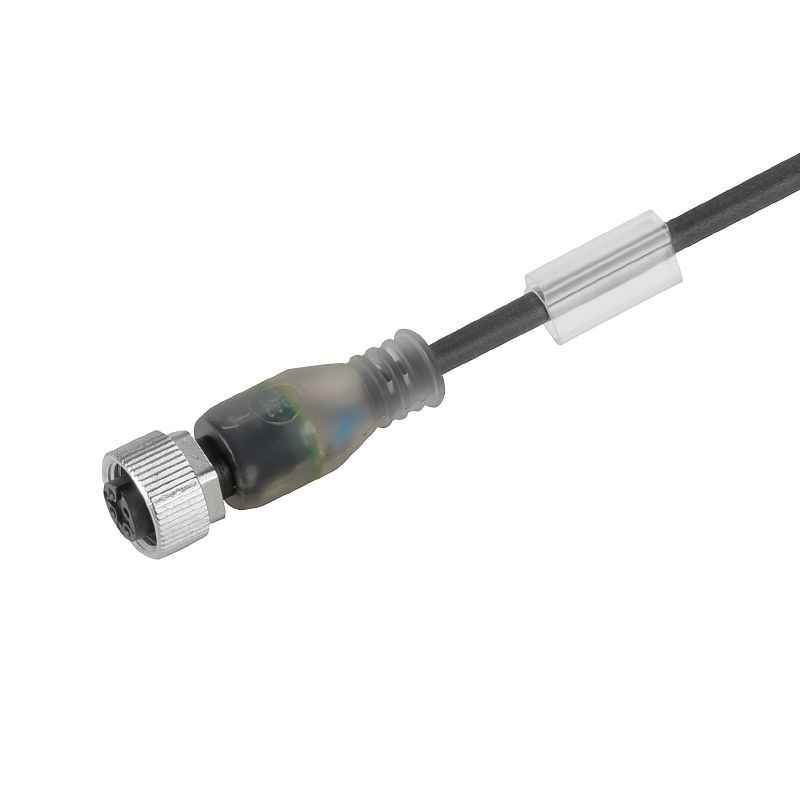

Przewód czujnik/element wykonawczy, Jeden koniec bez złącza, M12, Liczba biegunów : 3, 1.5 m, złącze żeńskie, proste, Ekranowane: Nie, LED: Tak, Materiał płaszcza: PUR, Halogenki: Nie

Nr. produktu 1292620150
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 6 Produkty pokrewne 6
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Specyfikacje techniczne kabla Dane ogólne techniczne Elektrické vlastnosti Standardy ogólne Normy wtyki lewe wtyki prawe zdjęcia produktów Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a5387a11-3584-42f1-9c6a-815af76ec080/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (UL)
E307231

Ogólne dane zamówieniowe

Wersja
Przewód czujnik/element wykonawczy, Jeden koniec bez złącza, M12, Liczba biegunów : 3, 1.5 m, złącze żeńskie, proste, Ekranowane: Nie, LED: Tak, Materiał płaszcza: PUR, Halogenki: Nie
Nr zam.
1292620150
Typ
SAIL-M12BG-3L1.5U
GTIN (EAN)
4050118088922
Ilość
1 szt.

Wymiary i masa

Średnica
3,8 mm
Masa netto
47 g

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
6c, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Specyfikacje techniczne kabla

A következő kábeltartókhoz:
Tak
Accelerartion
5 m/s²
Bending radius, min., moving
10 x średnica kabla
Couleur de la gaine
czarny
Cykle gięcia
12 mln
Cykle zginania przy rozciąganiu
> 5 Mio.
Długość skręcania
1 m
Higroskopijny materiał płaszcza
Tak
Insulation
PP
Kodowanie kolorami
brązowy
niebieski
czarny
Konfigurowalna długość kabla
Nie
Liczba biegunów
3
Longitud de cable
1,5 m
Materiał płaszcza
PUR
Nie zawiera LABS
Ja
Odporne na hydrolizę i działanie mikroorganizmów
Yes
Odporne na ściegi spawalnicze
No
Odporność na iskry spawalnicze
No
odporność na rozprzestrzenianie się płomienia
In accordance with UL1581 UL / CUL FT2
in accordance with IEC 60332-2-2
Olajokkal szembeni ellenállás
Yes
promień zgięcia, min., ułożony na stałe
5 x diametro cavo
Prędkość
3,33 m/s
Rdzeń zgodnie z UL AWM style
10493 (80 °C / 300 V)
Sezione del conduttore
0,34 mm²
Sieciowane radiacyjnie
Nie
Wytrzymałość na skręcanie
180 °/m
Zakres temperatur, stały
-50...80 °C
Zakres temperatur, zmienny, min. / maks.
-25...60 °C
Zewnętrzna okładzina zgodnie z UL AWM style
20549 (80 °C / 300 V)
Średnica zewnętrzna
3.8 mm ± 0.15 mm
シールド仕様
Nie
할로겐
Nie

Dane ogólne techniczne

Cykle wpinania
≥ 100
kodowanie
Kodowanie A
LED
Tak
Materiał pierścienia gwintowanego
odlew ciśnieniowy cynkowy
Moment dokręcający
M12: 0,8 - 1,2 Nm
Napięcie znamionowe
24 V
Opór izolacji
108 Ω
Podstawowy materiał obudowy
PUR
Powierzchnia styku
Aranyozott
rozmiar klucza
12 mm
Stopień ochrony
IP65
IP66
IP67
IP68
po wkręceniu
Stopień zanieczyszczenia
3
Wykonanie
złącze żeńskie, proste
Zakres temperatury obudowy
-25…+85 °C
zmostkowany
Nie
Znamionowe natężenie prądu
4 A
Ścieżka połączenia
M12

Elektrické vlastnosti

Napięcie znamionowe
24 V
Opór izolacji
108 Ω

Standardy ogólne

Certificate No. (UL)
E307231
Conector norma
IEC 61076-2-101

Normy

Connector standard
IEC 61076-2-101

wtyki lewe

Wtyk po lewej
M12, Kodowanie A, IP69, styk żeński, prosty, Tworzywo sztuczne, LED, nieekranowane

wtyki prawe

Wtyk po prawej
Wolny koniec przewodu

zdjęcia produktów

Nagłówek obrazu-06
Idealne narzędzie: Screwty ® z regulacją momentu obrotowego
Podpis obrazu-06
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Klasyfikacje

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
