SAIL-M12BG-CD-0.3A
SAIL-M12BG-CD-0.3A
Dibujo acotado
Male, straight
SAIL-M12BG-CD-0.3A
Esquema de polos
M12 = A-coded
SAIL-M12BG-CD-0.3A
Esquema de conexiones
SAIL-M12BG-CD-0.3A
La herramienta perfecta: Screwty ® con función de par de apriete
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12BG-CD-0.3A

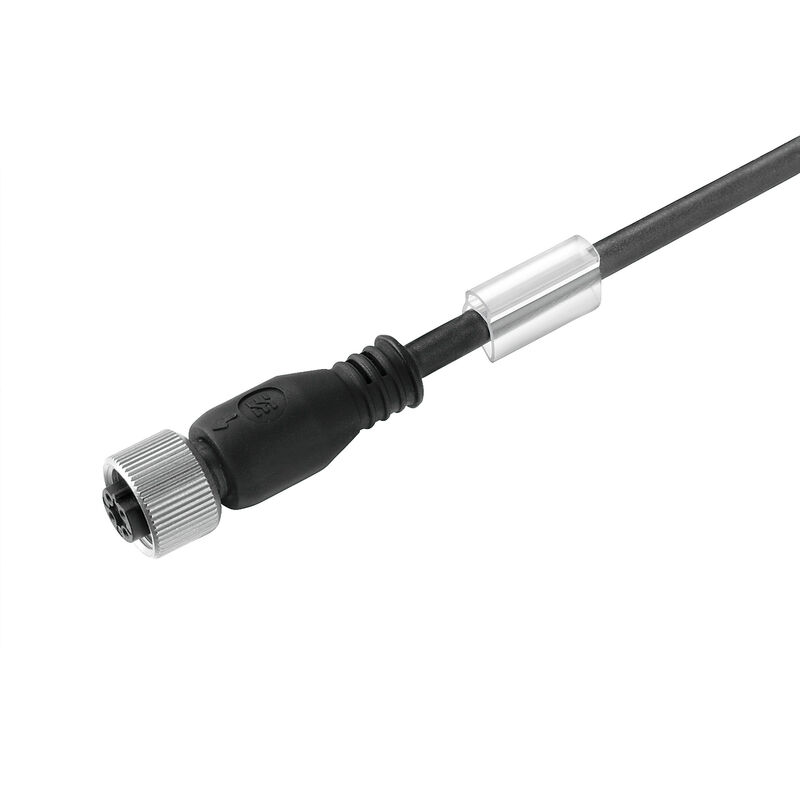

Cable bus, Abierto por un lado, M12, Número de polos: 5, 0.3 m, Apantallado: Sí, LED: No, Material de la funda: PUR, Halógenos: No

N.º de artículo 1964690030
Descargar hoja de datos Soporte técnico Descargas de productos
Productos relacionados 8
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Технические характеристики кабеля Datos técnicos generales Propiedades eléctricas Conector izquierdo Conector derecho Clasificaciones

Homologaciones

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad

Datos generales para pedido

Versión
Cable bus, Abierto por un lado, M12, Número de polos: 5, 0.3 m, Apantallado: Sí, LED: No, Material de la funda: PUR, Halógenos: No
Código
1964690030
Tipo
SAIL-M12BG-CD-0.3A
GTIN (EAN)
4050118560572
Cantidad
1 Pieza

Dimensiones y pesos

Peso neto
29,92 g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme con exención
Exención RoHS (si procede/conocida)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Технические характеристики кабеля

Aceleración
5 m/s²
Aislamiento
TPE
Apantallado
Sí
Apto para cadena de arrastre
Sí
Cable híbrido
No
Ciclos de flexión
3 Mio
Color de revestimiento
violeta
Código de color
blanco
azul
rojo
negro
Diámetro exterior
7 mm ± 0.3 mm
Funda de conformidad con el estilo UL AWM
20236 (80 °C / 30 V)
Gama de temperatura, fija
-40...80 °C
Gama de temperatura, móvil
-10...80 °C
Halógenos
No
Longitud de cable
0,3 m
Longitud del conductor configurable
No
Material de la funda
PUR
Número de polos
5
Radio de flexión mín., con movimiento
10 x diámetro del cable
Radio de flexión mín., fijo
5 x diámetro del cable
Resistencia a chispas de soldadura
아니요
Resistente a las salpicaduras de soldadura
No
Reticulado por radiación
No
Sección del conductor (impresión/online)
2 x 0,34 mm² + 2 x 0,22 mm²
Velocidad
180 m/s

Datos técnicos generales

Codierung
Codificación A
Coppia di serraggio
M12: 0,8 - 1,2 Nm
Housing main material
PUR
Ház hőmérsékleti tartománya
-25…+80 °C
Insulation resistance
108 Ω
jumpered
No
Kontaktoberfläche
bañado en oro
LED
No
Menetes gyűrű anyaga
laton, niquelado
Nominal current
4 A
Nominal voltage
125 V
Plugging cycles
≥ 100
Pollution severity
3
Protection degree
IP67
Rosca de conexión
M12

Propiedades eléctricas

Resistencia del aislamiento
108 Ω
Tensión nominal
125 V

Conector izquierdo

플러그 좌측
M12, Con codificación A, IP67, contacto hembra, recto, Plástico, con apantallamiento

Conector derecho

Spina di collegamento a destra
extremo conductor libre

Clasificaciones

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
