SAIL-M12G-L-10PGR
SAIL-M12G-L-10PGR
Rozměrový výkres
SAIL-M12G-L-10PGR
Schéma pólů
Plug
SAIL-M12G-L-10PGR
Schéma připojení
SAIL-M12G-L-10PGR
Ideální nástroj: Screwty ® s momentovou funkcí
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12G-L-10PGR

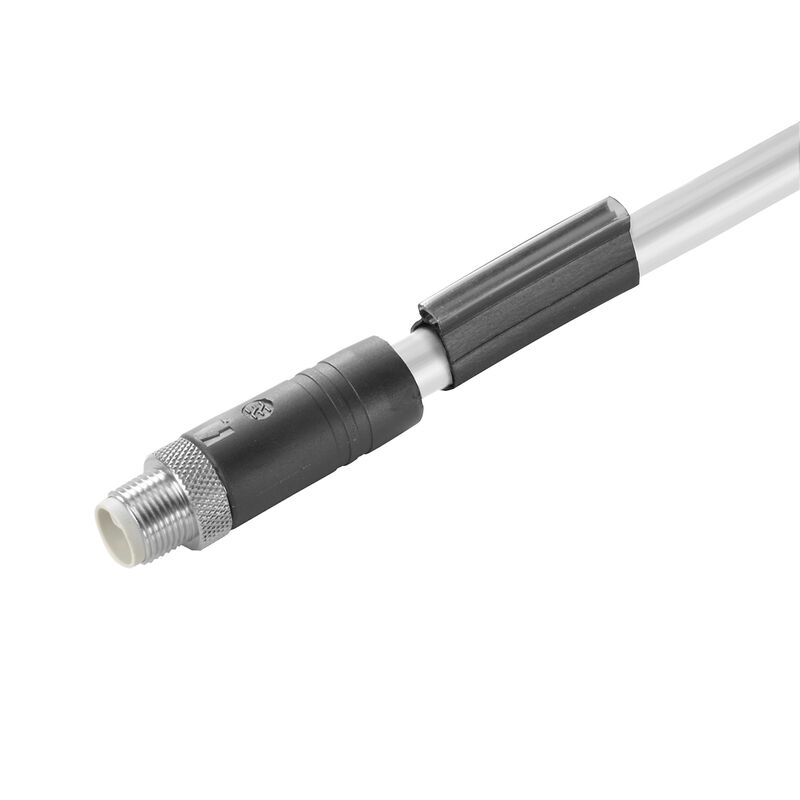

Vedení senzoru/aktoru, jeden konec bez konektoru, M12, Počet pólů : 5, 10 m, pin, rovný, Stíněný: Ne, LED: Ne, Materiál pláště: PUR, Halogen: Ne

ID výrobku 2455221000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příbuzné výrobky 4
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Technické specifikace kabelu Všeobecné technické údaje Elektrické vlastnosti Obecné standardy Standardy Konektor, vlevo Konektor, pravý Klasifikace

Osvědčení

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cULus)
E257571

Všeobecné objednací údaje

Utförande
Vedení senzoru/aktoru, jeden konec bez konektoru, M12, Počet pólů : 5, 10 m, pin, rovný, Stíněný: Ne, LED: Ne, Materiál pláště: PUR, Halogen: Ne
Order No.
2455221000
Typ
SAIL-M12G-L-10PGR
GTIN (EAN)
4050118470154
Množství
1 ks

Rozměry a hmotnosti

Čistá hmotnost
500 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu s výjimkou
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Technické specifikace kabelu

Acceleration
5 m/s²
Antal poler
5
Barva opláštění
Šedá
Bending radius, min., stationary
4x průměr kabelu
Biegeradius min., bewegt
7,5x průměr kabelu
Ciclos de flexión
10 mil.
Délka kabelu
10 m
Halogen
Ne
Irradiation crosslinked
Ne
Izolace
PP
Lunghezza cavo configurabile
Ne
Průřez jádra
1,5 mm²
Sebesség
5 m/s
Sheath material
PUR
Stíněný
Ne
Säker mot svetsstänk
Ne
Temperaturområde, fast lagd
-40...80 °C
Temperaturområde, rörligt
-30...80 °C
UL AWM 방식 규격 외부 클래딩
20939 (80 °C / 600 V)
Vhodné pro nosiče kabelů
Ano
Ytterdiameter
8 mm ± 0.2 mm
Стойкость к сварочным искрам
Ne
Цветовая кодировка
hnědá
bílá
modrá
černá
růžová

Všeobecné technické údaje

Cykly zapojování
≤ 100
Hlavní materiál krytu
PUR
Jmenovité napětí
50 V
Jmenovitý proud
16 A
Kódování
L-coded
LED
Ne
Odpor izolace
108 Ω
Povrch kontaktu
Pozlacené
propojeno můstkem
Ne
Připojovací závit
M12
Rozsah teplot krytu
-40 … +85 ° C
Stupeň krytí
IP65
IP67
přišroubované
Utahovací moment
M12: 0,8 - 1,2 Nm
Verze
pin, rovný
Závažnost znečištění
3

Elektrické vlastnosti

Isolationsmotstånd
108 Ω
Nominell spänning
50 V

Obecné standardy

Standardní konektor
IEC 61076-2-111
Č. osvědčení (cULus)
E257571

Standardy

Standardní konektor
IEC 61076-2-111

Konektor, vlevo

Zástrčka vlevo
M12, L-kódování, IP67, Kontakt samec, přímý, Plast, nestíněné

Konektor, pravý

Zástrčka vpravo
volný konec vodiče

Klasifikace

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
