SAIL-M12GM12G-4S8.2U
SAIL-M12GM12G-4S8.2U
Rozměrový výkres
Male, straight
SAIL-M12GM12G-4S8.2U
Maßzeichnung
Straight socket
SAIL-M12GM12G-4S8.2U
Pole scheme
Male
SAIL-M12GM12G-4S8.2U
Pole scheme
Socket
SAIL-M12GM12G-4S8.2U
Wiring diagram

SAIL-M12GM12G-4S8.2U

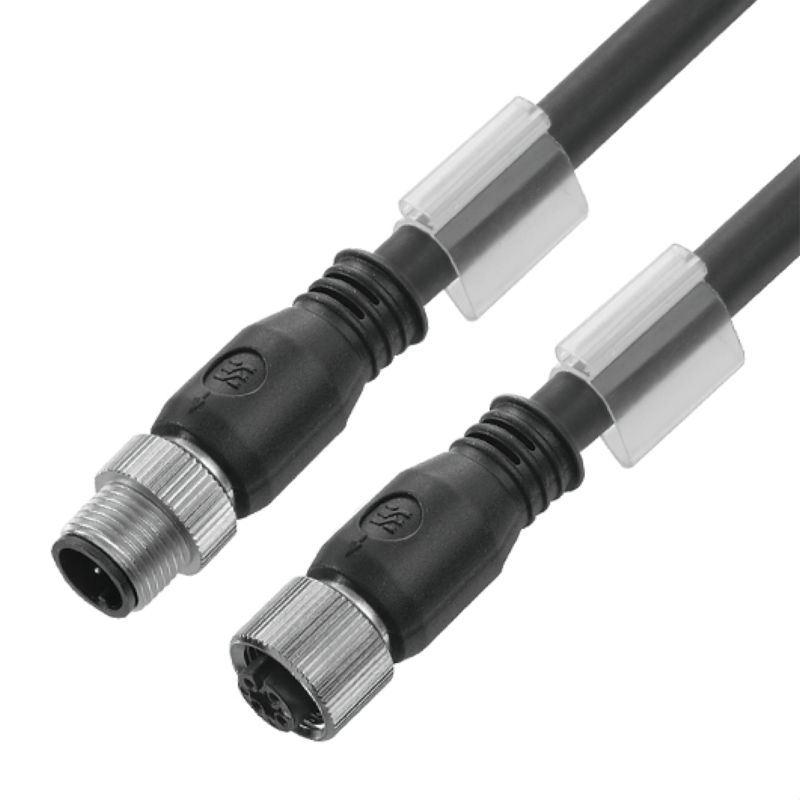

센서/액추에이터 라인, 연결선, M12 / M12, 폴 수 : 4, 8.2 m, 핀, 직선형 - 소켓, 직선형, 차폐: 예, LED: 아니요, 외피 재질: PUR, 할로겐: 아니요

항목 번호 1058500820
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
관련 제품 16
승인 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 케이블의 기술 사양 일반 기술 데이터 전기 속성 일반 표준 표준 플러그, 좌 플러그, 우 제품 이미지 분류

승인

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
준수

일반 주문 데이터

Wersja
센서/액추에이터 라인, 연결선, M12 / M12, 폴 수 : 4, 8.2 m, 핀, 직선형 - 소켓, 직선형, 차폐: 예, LED: 아니요, 외피 재질: PUR, 할로겐: 아니요
Заказ №
1058500820
Тип
SAIL-M12GM12G-4S8.2U
GTIN (EAN)
4050118619676
수량
1 items

치수 및 중량

순중량
325,6 g

환경 제품 규정 준수

Состояние соответствия RoHS
준수, 예외 존재
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

케이블의 기술 사양

Acceleration
5 m/s²
Bending cycles
2 Mio
Bending radius, min., moving
10 x 케이블 직경
Bending radius, min., stationary
5 x 케이블 직경
Colour coding
갈색
흰색
파란색
검은색
Configurable cable length
아니요
Core cross-section
0,34 mm²
Câble hybride
아니요
Gaine selon UL AWM
20549 (80 °C / 300 V)
Halogen
아니요
Hydrolysis and microbe resistant
예
Insulation
PP
Kabellänge
8,2 m
Keresztkötéses irradiáció
아니요
LABS-free
예
Liczba biegunów
4
Odporne na ściegi spawalnicze
아니요
Resistance to oils
IEC 60811:404 규격 적합
Resistance to spread of flame
In accordance with UL1581 UL / CUL FT2
IEC 60332-2-2 규격 적합
Resistenza alle scintille di saldatura
아니요
Sheath material
PUR
Sheathing colour
검정
Shielded
예
Speed
200 m/s
Suitable for cable carriers
예
Wytrzymałość na skręcanie
0 °/m
Zakres temperatur, stały
-50...80 °C
Zakres temperatur, zmienny, min. / maks.
-25...80 °C
Âme selon UL AWM
10493 (80 °C / 300 V)
Średnica zewnętrzna
5.4 mm ± 0.2 mm

일반 기술 데이터

Kontaktyta
금도금
LED
아니요
Utförande
핀, 직선형 - 소켓, 직선형
Кодировка
A-코딩
Соединительная резьба
M12 / M12
공칭 전압
250 V
나사선 링 재질
주조 아연
보호 등급
IP65
IP66
IP67
IP68
스크류된 경우
오염 심각도
3
절연 저항
108Ω
점퍼 연결
아니요
접점 재질
CuZn35PB2
정격 전류
4 A
조임 토크
M12: 0.8 - 1.2 Nm
플러그 주기
≥ 100
하우징 기본 재질
PUR
하우징의 온도 범위
-25…+85 °C

전기 속성

Napięcie znamionowe
250 V
Opór izolacji
108Ω

일반 표준

Steckverbinder Norm
IEC 61076-2-101

표준

Connector standard
IEC 61076-2-101

플러그, 좌

플러그 좌측
한쪽 끝, M12, A-코딩, 폴 수[In-Block]: 4, 수형 접점, 직선, 차폐

플러그, 우

플러그 우측
한쪽 끝, M12, A-코딩, 폴 수[In-Block]: 4, 암형 접점, 직선, 차폐

제품 이미지

그림 제목 08
이상적 툴: Screwty ® (토크 기능 탑재)
이미지 부제목-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

분류

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
