SAIL-M12GM12G-CD-1.0A
SAIL-M12GM12G-CD-1.0A
Dimensioned drawing
Male, straight
SAIL-M12GM12G-CD-1.0A
Dimensioned drawing
Straight socket
SAIL-M12GM12G-CD-1.0A
Pole scheme
M12 = A-coded
SAIL-M12GM12G-CD-1.0A
Pole scheme
M12 = A-coded
SAIL-M12GM12G-CD-1.0A
Wiring diagram
SAIL-M12GM12G-CD-1.0A
The ideal tool: Screwty ® with torque function
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12GM12G-CD-1.0A

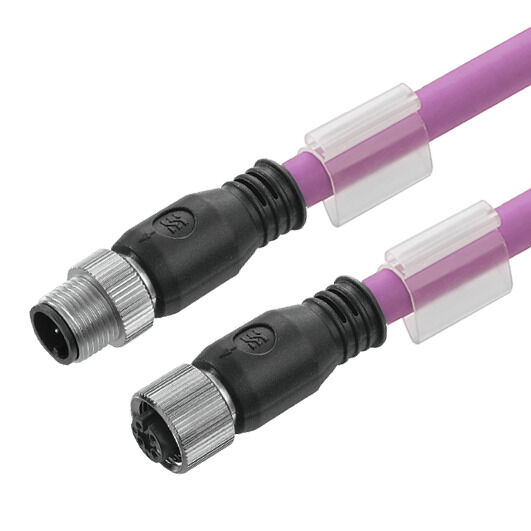

Cable bus, Cable de conexión, M12 / M12, Número de polos: 5, 1 m, Macho, recto - Hembra, recto, Apantallado: Sí, LED: No, Material de la funda: PUR, Halógenos: No

Produkt ID 1964710100
Download datablad Download dei prodotti Engineering-support
Anvendte produkter 16
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Technické specifikace kabelu Všeobecné technické údaje Elektrische Eigenschaften Obecné standardy Stecker links Stecker rechts Clasificaciones

Homologaciones

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cULus)
E307231

Datos generales para pedido

Version
Cable bus, Cable de conexión, M12 / M12, Número de polos: 5, 1 m, Macho, recto - Hembra, recto, Apantallado: Sí, LED: No, Material de la funda: PUR, Halógenos: No
Order No.
1964710100
Typ
SAIL-M12GM12G-CD-1.0A
GTIN (EAN)
4050118169775
Qty.
1 items

Dimensiones y pesos

Length
1 m
Length (inches)
39,37 inch
Net weight
88 g

Conformidad medioambiental del producto

RoHS Compliance Status
Conforme con exención
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technické specifikace kabelu

Acceleration
7 m/s²
Bending cycles
5 mil.
Bending radius, min., moving
10 x průměr kabelu
Cable length
1 m
Colour coding
červená
černá
bílá
modrá
Configurable cable length
Ne
Core cross-section
0,34 mm²
Halogen
No
Hybrid cable
Ja
Insulation
PE
Irradiation crosslinked
Nein
Number of poles
5
Number of wires
5
Outside diameter
6.9 mm ± 0.3 mm
Resistance to oils
EN 50363-10-2
Resistance to spread of flame
in accordance with IEC 60332-1-2
In accordance with UL1581 UL/ CUL FT1
Resistant to welding beads
No
Sheath material
PUR
Sheathing colour
violet
Shielded
Yes
Suitable for cable carriers
Yes
Temperature range, moving
-20...80 °C
Welding spark resistance
No
Wire cross section (Print/Online)
2 x 0.34 mm² + 2 x 0.22 mm²

Všeobecné technické údaje

Coding
A-kódování
Connection thread
M12 / M12
Contact material
CuZn35PB2
Contact surface
Pozlacené
Housing main material
PUR
jumpered
Nein
LED
Nein
Nominal current
4 A
Nominal voltage
125 V
Plugging cycles
≥ 100
Pollution severity
3
Protection degree
IP67
Temperature range of housing
-25…+85 °C
Threaded ring material
Brass, nickel-plated
Tightening torque
M12: 0.8 - 1.2 Nm
Version
pin, straight - socket, straight

Elektrische Eigenschaften

Nominal voltage
125 V

Obecné standardy

Certificate no. (cULus)
E307231
Connector standard
IEC 61076-2-101

Stecker links

Plug left
M12, A-codiert, Polzahl: 5, Stiftkontakt, gerade, Stecker, geschirmt

Stecker rechts

Plug right
M12, A-codiert, Polzahl: 5, Buchsenkontakt, gerade, Stecker, geschirmt

Clasificaciones

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
