SAIL-M12GM12SG-CD-0.5A
SAIL-M12GM12SG-CD-0.5A
Dimensioned drawing
Male, straight
SAIL-M12GM12SG-CD-0.5A
Pole scheme
M12 = A-coded
SAIL-M12GM12SG-CD-0.5A
Wiring diagram
SAIL-M12GM12SG-CD-0.5A
The ideal tool: Screwty ® with torque function
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12GM12SG-CD-0.5A

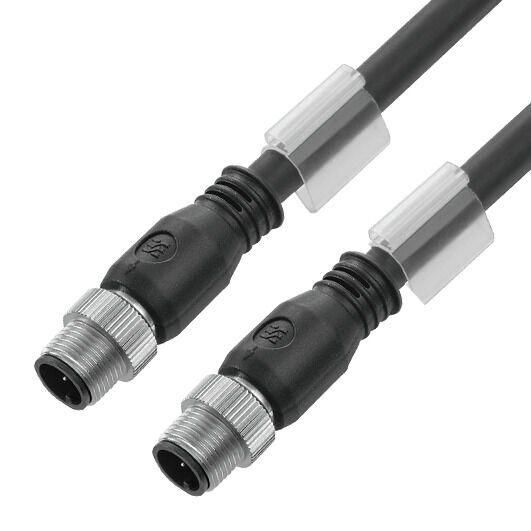

Bus line, Connecting line, M12 / M12, Number of poles: 5, 0.5 m, Male, straight - male, straight, Shielded: Yes, LED: No, Sheath material: PUR, Halogen: No

Ürün No. 1217040050
Veri sayfasını indir 엔지니어링 지원 제품 다운로드
İlgili ürünler 5
Approvals General ordering data Dimensiones y pesos Environmental Product Compliance Technické specifikace kabelu General technical data Electrical properties General standards Plug, left Plug, right Clasificaciones

Approvals

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad

General ordering data

Verze
Bus line, Connecting line, M12 / M12, Number of poles: 5, 0.5 m, Male, straight - male, straight, Shielded: Yes, LED: No, Sheath material: PUR, Halogen: No
Číslo objednávky
1217040050
Typ
SAIL-M12GM12SG-CD-0.5A
GTIN (EAN)
4050118474114
Cantidad
1 Pieza

Dimensiones y pesos

Délka
0,5 mm
Longitud (pulgadas)
0,02 inch
Peso neto
62 g

Environmental Product Compliance

Stav souladu se směrnicí RoHS
Compliant with exemption
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technické specifikace kabelu

Barevné kódování
červená
černá
bílá
modrá
Barva opláštění
Fialová
Cykly ohybu
5 mil.
Délka kabelu
0,5 m
Halogen
No
Hybridní kabel
Yes
Izolace
PE
Konfigurovatelná délka kabelu
No
Materiál pláště
PUR
Odolnost proti šíření ohně
gemäß IEC 60332-1-2
gemäß UL1581 UL/ CUL FT1
Odolnost vůči jiskrám ze sváření
Nein
Odolnost vůči olejům
EN 50363-10-2
Odolné vůči perlám kovu ze svařování
Nein
Poloměr ohybu, min., pohyblivý
10 x Kabeldurchmesser
Počet pólů
5
Počet vodičů
5
Průřez jádra
0,34 mm²
Průřez vodiče (tisk/online)
2 x 0,34 mm² + 2 x 0,22 mm²
Rychlost
180 m/min
Stíněný
Yes
Teplotní rozpětí, pohyblivé
-20...80 °C
Vhodné pro nosiče kabelů
Yes
Vnější průměr
6.9 mm ± 0.3 mm
Zesítěné vyzařování
No
Zrychlení
7 m/s²

General technical data

Cykly zapojování
≥ 100
Hlavní materiál krytu
PUR
Jmenovité napětí
125 V
Jmenovitý proud
4 A
Kódování
A-coded
LED
No
Materiál kontaktu
CuZn35PB2
Materiál kroužku se závitem
Messing, vernickelt
Povrch kontaktu
vergoldet
propojeno můstkem
Nein
Připojovací závit
M12 / M12
Rozsah teplot krytu
-25…+85 °C
Stupeň krytí
IP67
Utahovací moment
M12: 0.8 - 1.2 Nm
Verze
Male, straight - male, straight
Závažnost znečištění
3

Electrical properties

Jmenovité napětí
125 V

General standards

Standardní konektor
IEC 61076-2-101

Plug, left

Zástrčka vlevo
M12, A-coded, Number of poles: 5, male contact, straight, plug, shielded

Plug, right

Zástrčka vpravo
M12, A-coded, Number of poles: 5, male contact, straight, plug, shielded

Clasificaciones

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
