SAIL-M8GM8G-4S-5.0U
SAIL-M8GM8G-4S-5.0U
치수 도면
Male, straight
SAIL-M8GM8G-4S-5.0U
치수 도면
Straight socket
SAIL-M8GM8G-4S-5.0U
폴 계획
Pin
SAIL-M8GM8G-4S-5.0U
폴 계획
Socket
SAIL-M8GM8G-4S-5.0U
배선도
SAIL-M8GM8G-4S-5.0U
이상적 툴: Screwty ® (토크 기능 탑재)
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M8GM8G-4S-5.0U

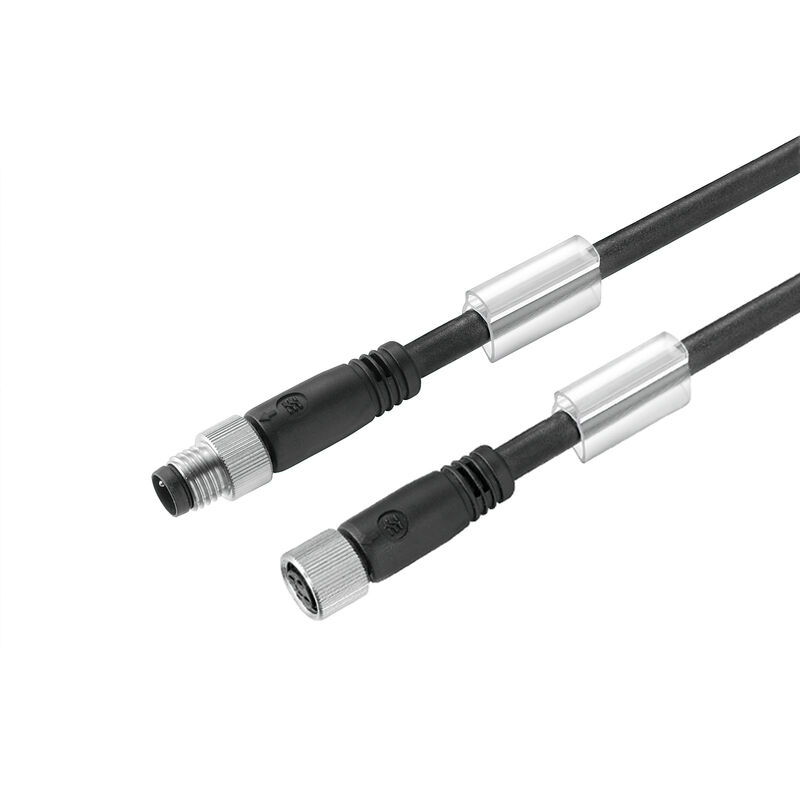

버스 라인, 연결선, M8 / M8, 극 수: 4, 5 m, 핀, 직선형 - 소켓, 직선형, 차폐: 예, LED: 아니요, 외피 재질: PUR, 할로겐: 아니요

항목 번호 1981900500
데이터 시트 다운로드 엔지니어링 지원
관련 제품 17
승인 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 Technical specifications for cable Caractéristiques techniques générales Electrical properties Mâle gauche Mâle droite 분류

승인

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
준수

일반 주문 데이터

Versión
버스 라인, 연결선, M8 / M8, 극 수: 4, 5 m, 핀, 직선형 - 소켓, 직선형, 차폐: 예, LED: 아니요, 외피 재질: PUR, 할로겐: 아니요
Código
1981900500
Tipo
SAIL-M8GM8G-4S-5.0U
GTIN (EAN)
4032248684335
수량
1 items

치수 및 중량

순중량
212 g

환경 제품 규정 준수

Estado de cumplimiento de la directiva RoHS
준수, 예외 존재
Exención RoHS (si procede/conocida)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Technical specifications for cable

Aceleración
5 m/s²
Aislamiento
PP
Apantallado
Yes
Apto para cadena de arrastre
Oui
Cable híbrido
Non
Ciclos de flexión
250 000
Color de revestimiento
fekete
Código de color
Barna
Fehér
Kék
Fekete
Diámetro exterior
5.1 mm ± 0.2 mm
Funda de conformidad con el estilo UL AWM
20549 (80 °C / 300 V)
Gama de temperatura, fija
-40...90 °C
Gama de temperatura, móvil
-30...90 °C
Halógenos
No
Longitud de cable
5 m
Longitud del conductor configurable
No
Material de la funda
PUR
Núcleo de conformidad con el estilo UL AWM
10493 (80 °C / 300 V)
Número de polos
4
Radio de flexión mín., con movimiento
12 x диаметр кабеля
Radio de flexión mín., fijo
5 x kabeldiameter
Resistencia a chispas de soldadura
Nej
Resistencia a la torsión
360 °/m
Resistente a las salpicaduras de soldadura
아니요
Reticulado por radiación
아니요
Sección del conductor
0,34 mm²
Velocidad
100 m/s

Caractéristiques techniques générales

Ciclos de enchufado
≥ 100
Codificación
nincs
Corriente nominal
4 A
Grado de polución
3
LED
No
Material capotas
PUR
Material del anillo roscado
mosiądz, niklowany
Par de apriete
M8: 0.6 Nm
puenteado
Нет
Rango de temperatura caja
-25…+80 °C
Resistencia del aislamiento
108 Ω
Rosca de conexión
M8 / M8
Superficie de contacto
금도금
Tensión nominal
30 V
Tipo de protección
IP67
Versión
핀, 직선형 - 소켓, 직선형

Electrical properties

Resistencia del aislamiento
108 Ω
Tensión nominal
30 V

Mâle gauche

Clavija de conexión izquierda
M8, IP67, Contact mâle, droit, Plastique, non blindé

Mâle droite

Clavija de conexión derecha
M8, IP67, Contact femelle, droit, Plastique, non blindé

분류

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
