SAIL-ZW-M12BW-3-5.0U
SAIL-ZW-M12BW-3-5.0U
Maßzeichnung
Twin male connector, straight
SAIL-ZW-M12BW-3-5.0U
Maßzeichnung
Angled socket
SAIL-ZW-M12BW-3-5.0U
Polbild
Male
SAIL-ZW-M12BW-3-5.0U
Polbild
Socket
SAIL-ZW-M12BW-3-5.0U
Schaltbild

SAIL-ZW-M12BW-3-5.0U

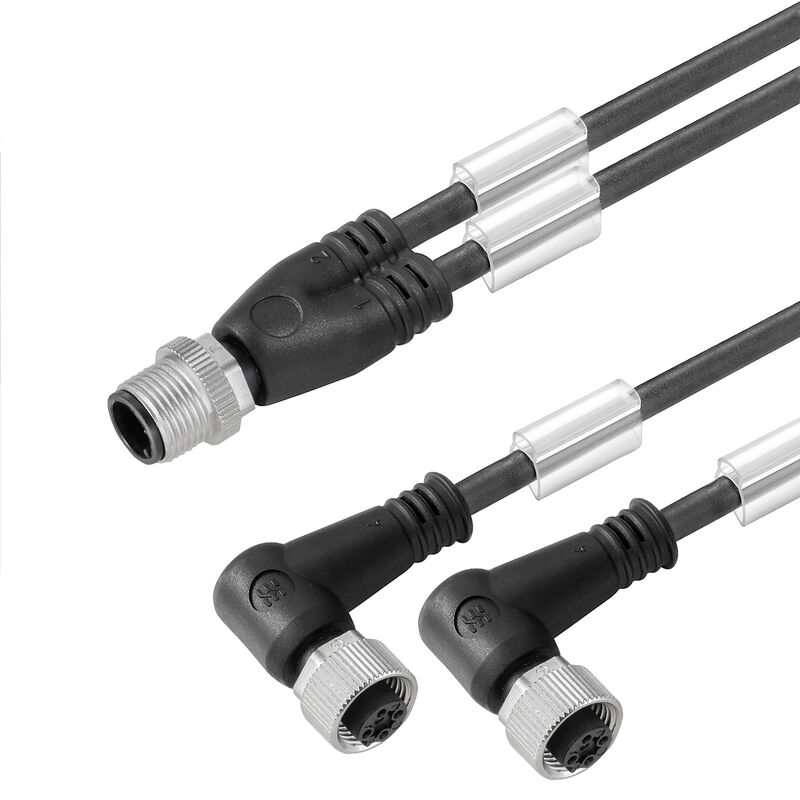

Przewód czujnik/element wykonawczy, Kabel połączeniowy, M12 / M12, Liczba biegunów : 3, 5 m, Podwójne okablowanie, pin, prosty, 2x gniazdo, kątowe, Ekranowane: Nie, LED: Nie, Materiał płaszcza: PUR, Halogenki: Nie

Art.-Nr. 1005270500
Datenblatt herunterladen Ürün İndirmleri Engineering Support
Zubehör 6 Verwandte Artikel 5
Dopuszczenia Ogólne dane zamówieniowe Размеры и массы Zgodność produktu z wymogami środowiska naturalnego Technische Daten Kabel Allgemeine Technische Daten Elektrische Eigenschaften General standards Normen Plug, left Plug, right Изображения продукции Klasyfikacje

Dopuszczenia

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cULus)
E307231

Ogólne dane zamówieniowe

Ausfuehrung
Przewód czujnik/element wykonawczy, Kabel połączeniowy, M12 / M12, Liczba biegunów : 3, 5 m, Podwójne okablowanie, pin, prosty, 2x gniazdo, kątowe, Ekranowane: Nie, LED: Nie, Materiał płaszcza: PUR, Halogenki: Nie
Best.-Nr.
1005270500
Art
SAIL-ZW-M12BW-3-5.0U
GTIN (EAN)
4032248705061
Кол.
1 Штука

Размеры и массы

Масса нетто
266 g

Zgodność produktu z wymogami środowiska naturalnego

RoHS-Konformitätsstatus
Zgodne, z wyłączeniem
RoHS-Ausnahme (falls zutreffend/bekannt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technische Daten Kabel

Ader nach UL AWM style
10493 (80 °C / 300 V)
Außendurchmesser
3.8 mm ± 0.15 mm
Biegezyklen
12 Mio.
Biegezyklen bei Torsionsbeanspruchung
> 5 Mio.
Farbcodierung
braun
blau
schwarz
Flammwidrigkeit
In accordance with UL1581 UL / CUL FT2
gemäß IEC 60332-2-2
Geschwindigkeit
3,33 m/s
Halogen
Nein
Hydrolyse- und mikrobenbeständig
Ja
Konfigurierbare Kabellänge
Nein
Ledararea
0,34 mm²
Mantel nach UL AWM style
20549 (80 °C / 300 V)
Mantelmaterial
PUR
Polzahl
3
Schweißfunkenbeständigkeit
No
Schweißperlenfest
No
Skärmad
No
Temperaturbereich, bewegt
-25...60 °C
Temperaturbereich, fest verlegt
-50...80 °C
Torsionsfestigkeit
180 °/m
Torsionslänge
1 m
Возможно использование с троссом для протяжки
Oui
Длина кабеля
5 m
Устойчивость к воздействию масла
Sì
Цвет оболочки
검은색(RAL 9005와 유사)
加速度
5 m/s²
最小弯曲半径，可变
10 x cable diameter
最小弯曲半径，固定
5 x cable diameter
绝缘
PP

Allgemeine Technische Daten

Anschlussgewinde
M12 / M12
Anzugsdrehmoment
M12: 0,8 - 1,2 Nm
Ausführung
Zwillingsleitung, Stift, gerade
2x Buchse, gewinkelt
Codierung
A-codiert
gebrückt
Nein
Gehäusebasismaterial
PUR
Isolationswiderstand
108 Ω
Kontaktoberfläche
vergoldet
LED
Nein
Material Gewindering
Diecast zinc
Nennspannung
250 V
Nennstrom
4 A
Schlüsselweite
12 mm
Schutzart
IP67
IP68
when screwed in
IP65
IP66
Steckzyklen
≥ 100
Temperaturbereich Gehäuse
-25...+85 °C
Verschmutzungsgrad
3

Elektrische Eigenschaften

Isolationswiderstand
108 Ω
Nennspannung
250 V

General standards

Norma dot. łączników wtykowych
IEC 61076-2-101
Сертификат № (cULus)
E307231

Normen

Connector standard
IEC 61076-2-101

Plug, left

Stecker links
M12, A-coded, IP68, male contact, straight, Plastic, unshielded

Plug, right

Stecker rechts
M12, A-coded, IP68, female contact, angled 90°, Plastic, unshielded, M12, A-coded, IP68, female contact, angled 90°, Plastic, unshielded

Изображения продукции

Подпись к рисунку - 08
Идеальный инструмент – Screwty ® с функцией контроля момента затяжки
Подпись под рисунком-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Klasyfikacje

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
