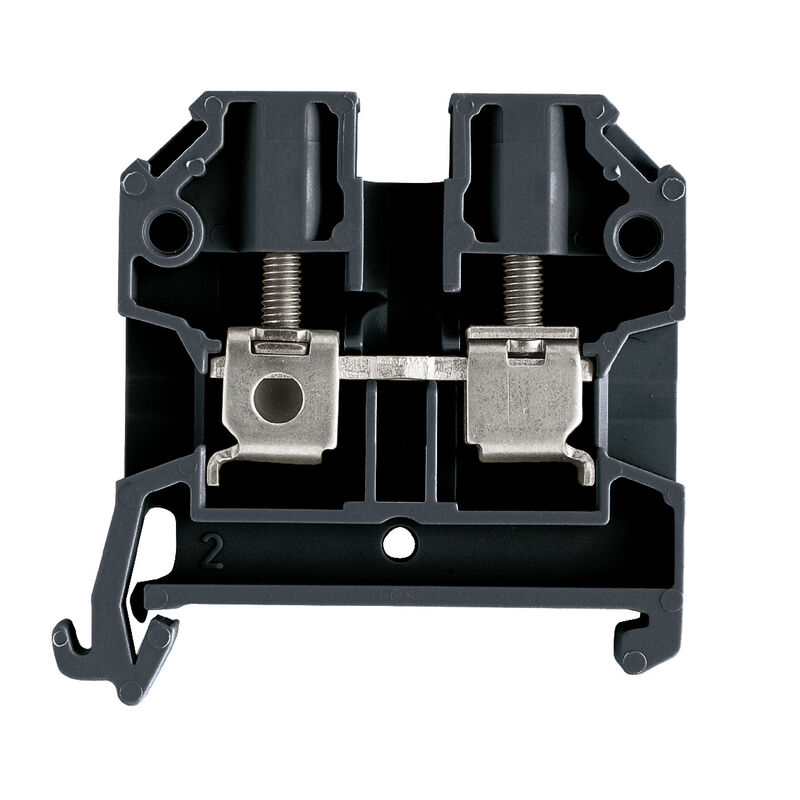

SAK 4/35 SW

SAK 4/35 SW

Dieses Produkt ist bald nicht mehr verfügbar.

Datum der letzten Bestellung: /Date(1782770400000)/

Produktalternative: 1042680000

Durchgangs-Reihenklemme, Schraubanschluss, schwarz, 4 mm², 32 A, 800 V, Anzahl Anschlüsse: 2

Art.-Nr. 2564750000
Datenblatt herunterladen Produkt Downloads
Prodotti correlati 1069
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Werkstoffdaten Bemessungsdaten IECEx/ATEX Systemkennwerte weitere technische Daten Klemmbare Leiter (Weiterer Anschluss) Klemmbare Leiter (Bemessungsanschluss) Allgemeines Bemessungsdaten Klassifikationen

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Konform

Allgemeine Bestelldaten

Ausfuehrung
Durchgangs-Reihenklemme, Schraubanschluss, schwarz, 4 mm², 32 A, 800 V, Anzahl Anschlüsse: 2
Best.-Nr.
2564750000
Art
SAK 4/35 SW
GTIN (EAN)
4050118575668
VPE
100 Stück
Lieferstatus
Dieser Artikel ist demnächst nicht mehr lieferbar.
Datum der letzten Bestellung
/Date(1782770400000)/
Produktalternative
[1042680000](~/p/1042680000)

Abmessungen und Gewichte

Tiefe
44 mm
Tiefe (inch)
1,732 inch
Höhe
45 mm
Höhe (inch)
1,772 inch
Breite
6,5 mm
Breite (inch)
0,256 inch
Nettogewicht
8,6 g

Temperaturen

Lagertemperatur
-25 °C...55 °C
Okolní teplota
-50 °C…55 °C
Dauergebrauchstemperatur, min.
-50 °C
Dauergebrauchstemperatur, max.
100 °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Werkstoffdaten

Basic material
PA 66
Barwny
schwarz
Classe d'infiammabilità UL 94
V-2

Bemessungsdaten IECEx/ATEX

Zertifikat-Nr. (ATEX)
TUEV18ATEX8207U
Č. osvědčení (IECEX)
IECEXTUR18.0017U
Spannung max (ATEX)
550 V
Current (ATEX)
32 A
Leiterquerschnitt max (ATEX)
6 mm²
Spannung max (IECEX)
550 V
Strom (IECEX)
32 A

Systemkennwerte

Piastra terminale (necessaria)
Ja
Anzahl der Potentiale
1
Anzahl der Etagen
1
Anzahl der Klemmstellen je Etage
2
Piani ponticellati internamente
Nein
장착 레일
TS 35
N-Funktion
Nein
PE-Funktion
Nein
Функция PEN
Nein

weitere technische Daten

explosionstestat utförande
Ja
Type of mounting
gerastet

Klemmbare Leiter (Weiterer Anschluss)

Anschlussart, weiterer Anschluss
Schraubanschluss

Klemmbare Leiter (Bemessungsanschluss)

Anschlussrichtung
seitlich
Clamping range, max.
6 mm²
Clamping range, min.
0,13 mm²
Connection cross-section, stranded, min.
0,13 mm²
Leiteranschlussquerschnitt AWG, max.
AWG 10
Number of connections
2
Sección de conexión del conductor, flexible, mín.
0,13 mm²
Sección del conductor, semirrígido, máx.
4 mm²
Sezione di collegamento cavo, nucleo rigido, max.
6 mm²
Sezione di collegamento cavo, nucleo rigido, min.
0,13 mm²
Sezione di collegamento, flessibile, min.
0,13 mm²
Typ připojení
Schraubanschluss
Wire connection cross section AWG, min.
AWG 26
Wire connection cross section, finely stranded, max.
4 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, max.
4 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, min.
0,13 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, max.
4 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, min.
0,13 mm²

Allgemeines

Leiteranschlussquerschnitt AWG, max.
AWG 10
Leiteranschlussquerschnitt AWG, min.
AWG 26
Normen
IEC 60947-7-1
Tragschiene
TS 35

Bemessungsdaten

Rated cross-section
4 mm²
Tensione nominale
800 V
Rated DC voltage
800 V
Corrente nominale
32 A
Strom bei max. Leiter
32 A
표준 규격
IEC 60947-7-1
Durchgangswiderstand gemäß IEC 60947-7-x
1 mΩ
Moc stratna zgodnie z wymaganiami IEC 60947-7-x
1,02 W
Verschmutzungsgrad
3

Klassifikationen

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
