Свойства
Версия | Штекерный соединитель печатной платы, Штырьковый соединитель, с боковой стороны закрыто, Соединение THT/THR под пайку, 3.81 mm, Количество полюсов: 12, 90°, Длина штифта для припайки (l): 1.5 mm, луженые, черный, Tape |
Заказ № | 1430250000 |

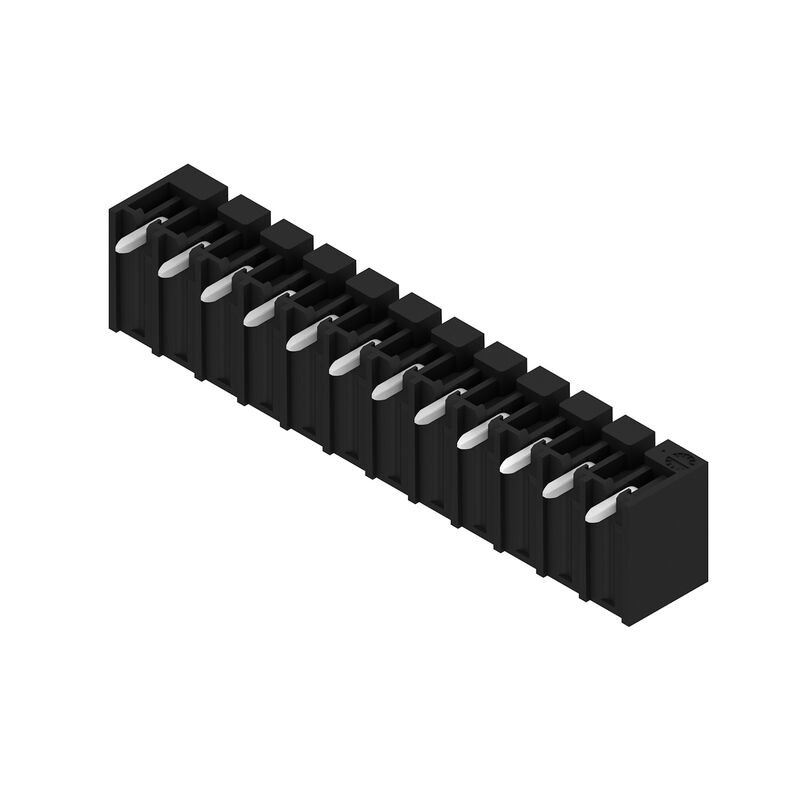

Тип | SC-SMT 3.81/12/90G 1.5SN BK RL |
GTIN (EAN) | 4050118235463 |
Кол. | 340 Штука |
Продуктное отношение |
IEC: 320 V / 17.5 A UL: 300 V / 11 A |
Упаковка | Tape |
Глубина | 9,2 mm |
Глубина (дюймов) | 0,362 inch |
Высота | 8,57 mm |
Высота (в дюймах) | 0,337 inch |
Высота, мин. | 7,07 mm |
Ширина | 46,41 mm |
Ширина (в дюймах) | 1,827 inch |
Масса нетто | 1,188 g |
Состояние соответствия RoHS | Соответствует без исключения |
REACH SVHC | No SVHC above 0.1 wt% |
Серия изделия | OMNIMATE Signal — серия BC/SC 3.81 |
Вид соединения | Соединение с платой |
Монтаж на печатной плате | Соединение THT/THR под пайку |
Шаг в мм (P) | 3,81 mm |
Шаг в дюймах (P) | 0,15 " |
Угол вывода | 90° |
Количество полюсов | 12 |
Количество контактных штырьков на полюс | 1 |
Длина штифта для припайки (l) | 1,5 mm |
Допуск на длину выводов под пайку | 0 / -0,02 mm |
Размеры выводов под пайку |
d = 1,0 mm
восьмиугольный |
Размеры выводов под пайку = допуск d | 0 / -0,04 mm |
Диаметр отверстия припойного ушка (D) | 1,3 mm |
Допуск на диаметр отверстия припойного ушка (D) | + 0,1 мм |
Наружный диаметр площадки под пайку | 2,1 mm |
Диаметр отверстия трафарета | 1,9 mm |
L1 в мм | 41,91 mm |
L1 в дюймах | 1,65 " |
Количество рядов | 1 |
Количество полюсных рядов | 1 |
Защита от прикосновения согласно DIN VDE 57 106 | защита от доступа пальцем, без проникновения/защита от доступа тыльной стороны руки, с проникновением |
Защита от прикосновения согласно DIN VDE 0470 | IP 20 с проникновением/IP 10 без проникновения |
Объемное сопротивление | ≤5 mΩ |
Кодируемый | Да |
Циклы коммутации | 25 |
Изоляционный материал | LCP GF |
Цветовой код | черный |
Таблица цветов (аналогич.) | RAL 9011 |
Группа изоляционного материала | IIIa |
Сравнительный показатель пробоя (CTI) | ≥ 175 |
Прочность изоляции | ≥ 108 Ω |
Moisture Level (MSL) | 1 |
Класс пожаростойкости UL 94 | V-0 |
Материал контакта | Сплав меди |
Поверхность контакта | луженые |
Температура хранения, мин. | -40 °C |
Температура хранения, макс. | 70 °C |
Рабочая температура, мин. | -50 °C |
Рабочая температура, макс. | 120 °C |
Температурный диапазон монтажа, мин. | -25 °C |
Температурный диапазон монтажа, макс. | 120 °C |
пройдены испытания по стандарту |
IEC 60664-1
IEC 61984 |
Номинальный ток, мин. кол-во контактов (Tu = 20 °C) | 17,5 A |
Номинальный ток, макс. кол-во контактов (Tu = 20 °C) | 13,9 A |
Номинальный ток, мин. кол-во контактов (Tu = 40 °C) | 17 A |
Номинальный ток, макс. кол-во контактов (Tu = 40 °C) | 12,4 A |
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2 | 320 V |
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2 | 160 V |
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3 | 160 V |
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2 | 2,5 kV |
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2 | 2,5 kV |
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3 | 2,5 kV |
Устойчивость к воздействию кратковременного тока | 3 x 1 сек. с 76 A |
Номинальное напряжение (группа использования B/CSA) | 300 V |
Номинальный ток (группа использования B/CSA) | 11 A |
Институт (cURus) | CURUS |
Сертификат № (cURus) | E60693 |
Номинальное напряжение (группа использования B/UL 1059) | 300 V |
Номинальное напряжение (группа использования D/UL 1059) | 300 V |
Номинальный ток (группа использования B/UL 1059) | 11 A |
Номинальный ток (группа использования D/UL 1059) | 11 A |
Ссылка на утвержденные значения | В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении. |
Упаковка уровня ESD | токорассеивающий |
Упаковка | Tape |
Длина VPE | 338 mm |
VPE с | 338 mm |
Высота VPE | 95 mm |
Глубина ленты (T2) | 11,1 mm |
Ширина ленты (Ш) | 88 mm |
Глубина ленты с кармашками (K0) | 10,6 mm |
Высота ленты с кармашками (A0) | 9,5 mm |
Ширина ленты с кармашками (B0) | 71,1 mm |
Разделение кармашка ленты (P1) | 16 mm |
Перфорация для разделения ленты (E) | 1,75 mm |
Разделение кармашка ленты (F) | 42,2 mm |
Диаметр катушки с лентой ∅ (A) | 330 mm |
Поверхностное сопротивление | Rs = 109 - 1012 Ω |
Соответствие IPC | Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу. |
Примечания |
• Дополнительные варианты по запросу • Номинальный ток указан для номин. сечения и мин. числа контактов. • Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение. • P на чертеже – шаг • В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой • Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев |
Уведомление об изменении продукта |
