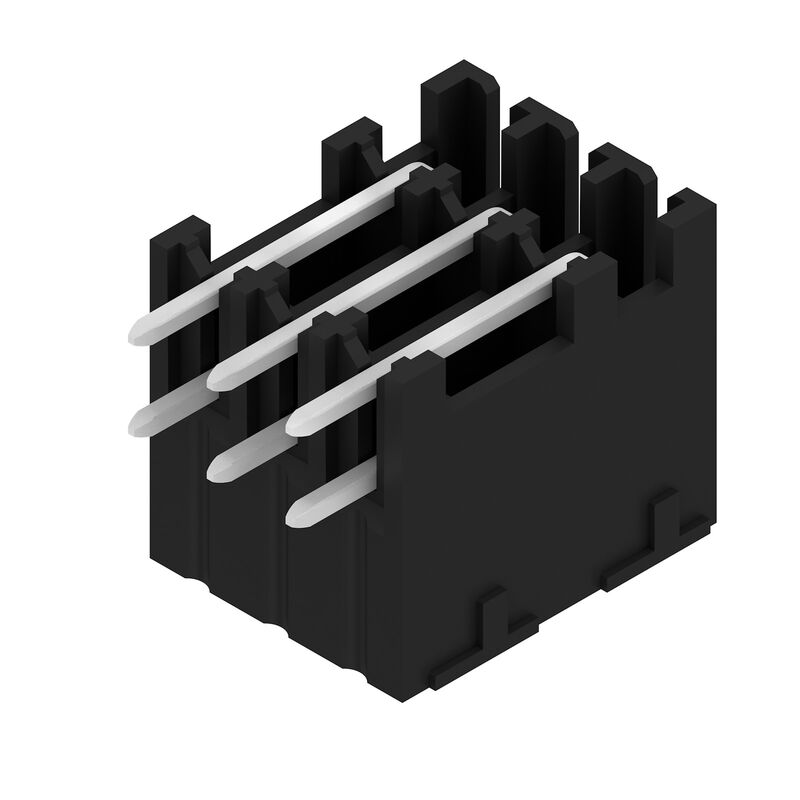

Imagen de producto
SCDN 3.81/06/90G 3.2SN BK BX

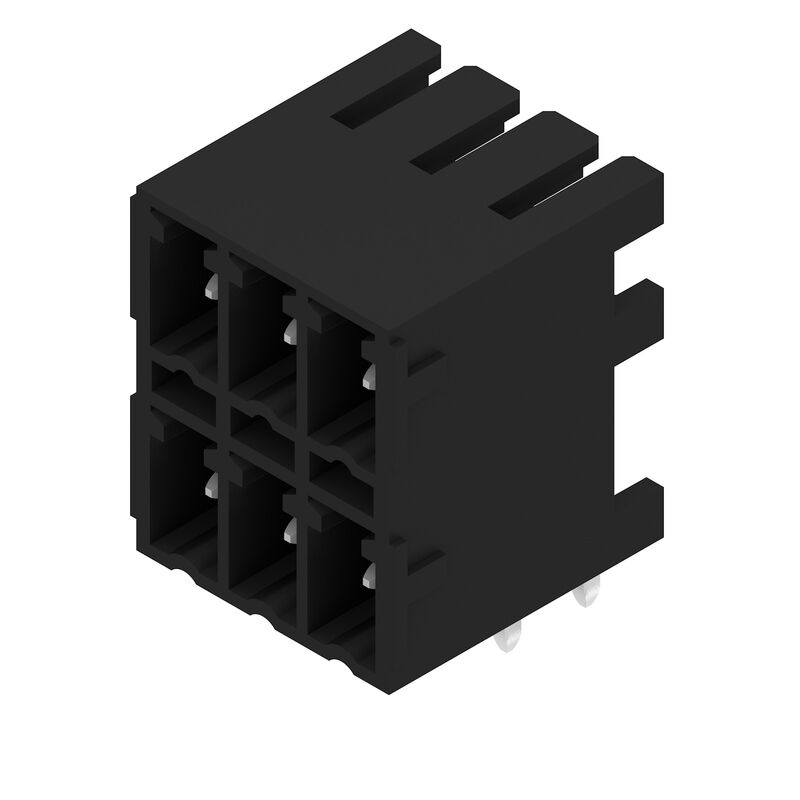

Imagen de producto
SCDN 3.81/06/90G 3.2SN BK BX
Dimensional drawing

SCDN 3.81/06/90G 3.2SN BK BX

PCB plug-in connector, male header, closed side, THT solder connection, 3.81 mm, Number of poles: 6, 90°, Solder pin length (l): 3.2 mm, tinned, black, Box

N.º de artículo 1040810000
Descargar hoja de datos Soporte técnico Descargas de productos
Es contrapieza de 1 Productos relacionados 16
Approvals General ordering data Dimensions and weights Environmental Product Compliance System specifications Material data IEC 정격데이터 Rated data acc. to CSA Datos nominales según UL 1059 Packing Important note Классификации

Approvals

ROHS
Conform

General ordering data

버전
PCB plug-in connector, male header, closed side, THT solder connection, 3.81 mm, Number of poles: 6, 90°, Solder pin length (l): 3.2 mm, tinned, black, Box
주문 번호
1040810000
유형
SCDN 3.81/06/90G 3.2SN BK BX
GTIN(EAN)
4032248769667
수량
50 Pieza
Valores característicos del producto
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Embalaje
Caja

Dimensions and weights

깊이
13.3 mm
Depth (inches)
0,524 inch
높이
18.4 mm
Высота (в дюймах)
0,724 inch
Высота, мин.
15.2 mm
너비
12.82 mm
Anchura (pulgadas)
0,505 inch
순중량
2.358 g

Environmental Product Compliance

RoHS 준수 상태
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

System specifications

제품군
OMNIMATE Signal - series BC/SC 3.81
결선 유형
Przyłącze dla obwodu drukowanego
PCB에 장착
THT solder connection
피치(mm)(P)
3.81 mm
피치(인치)(P)
0.15 "
외향 엘보
90°
Número de polos
6
폴당 용접 핀 수
1
솔더 핀 길이(l)
3.2 mm
솔더핀 길이 공차
+0,02 / -0,2 mm
솔더핀 크기
d = 1,0 mm
octogonal
솔더핀 크기 = d 공차
0 / -0,03 mm
솔더 구멍 직경(D)
1.2 mm
Tolerancia de diámetro de la perforación (D)
+ 0,1 mm
L1 en mm
7.62 mm
L1 en pulgadas
0.3 "
Número de series
2
Número de filas de polos
2
Protección contra contacto según DIN VDE 57106
no insertado con los dedos / insertado por presión de mano
Protección contra contacto según DIN VDE 0470
IP 20 insertado / IP 10 no insertado
Resistencia de paso
≤5 mΩ
Codificable
Sí

Material data

절연재
PA GF
컬러 코드
черный
컬러 차트(유사)
RAL 9011
절연재 그룹
II
CTI(Comparative Tracking Index, 비교 추적 지수)
≥ 550
Grado inflamabilidad según UL 94
V-0
접점 재질
aleación de cobre
접점 표면
estañado
Temperatura de almacenamiento, min.
-40 °C
Temperatura de almacenamiento, max.
70 °C
Temperatura de servicio, min.
-50 °C
Temperatura de servicio, max.
120 °C
Gama de temperatura, montaje, min.
-25 °C
Gama de temperatura, montaje, max.
120 °C

IEC 정격데이터

표준에 따라 시험완료
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=20°C)
17.5 A
정격 전류, 최대 극 수(Tu=20°C)
13.2 A
정격 전류, 극 수(Tu=40°C)
17 A
정격 전류, 최대 극 수(Tu=40°C)
12.2 A
서지 전압 클래스 정격 전압 / 오염 등급 II/2
320 V
서지 전압 클래스 정격 전압 / 오염 등급 III/2
160 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3
160 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2
2.5 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2
2.5 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3
2.5 kV
단시간 내전류 저항
3 x 1s mit 76 A

Rated data acc. to CSA

정격 전압(사용 그룹 B / CSA)
300 V
정격 전압(사용 그룹 D / CSA)
300 V
정격 전류(사용 그룹 B / CSA)
11 A
정격 전류(사용 그룹 D / CSA)
10 A

Datos nominales según UL 1059

정격 전압(사용 그룹 B / UL 1059)
300 V
정격 전압(사용 그룹 D / UL 1059)
300 V
정격 전류(사용 그룹 B / UL 1059)
11 A
정격 전류(사용 그룹 D / UL 1059)
10 A

Packing

패키징
Box
VPE 길이
205 mm
VPE 폭
130 mm
VPE 높이
29 mm

Important note

IPC 준수
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
참고 사항
  • Más variantes bajo solicitud
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • P en el dibujo = paso
  • De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses


Классификации

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
