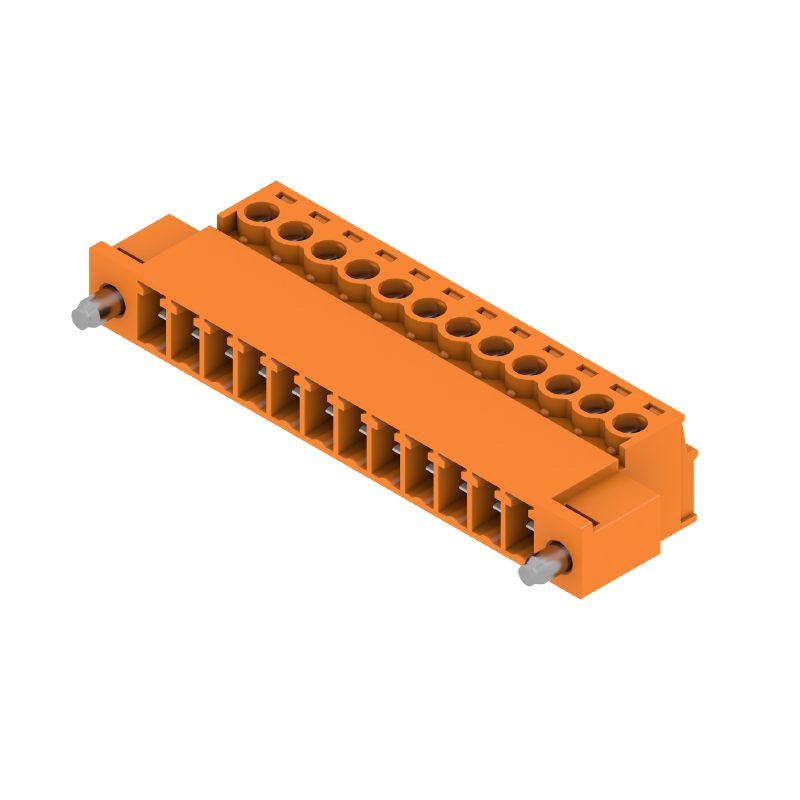

SCZ 3.81/12/180FI SN OR BX — Product image

Adatlap letöltése

SCZ 3.81/12/180FI SN OR BX

NYÁK dugaszoló csatlakozó, dugasz, 3.81 mm, Pólusszám: 12, 180°, Csavaros csatlakozás, Rögzítési tartomány, névleges csatlakozás, max.: 1.5 mm², Doboz

Cikkszám 1970430000

Tulajdonságok

Általános rendelési adatok

Változat	NYÁK dugaszoló csatlakozó, dugasz, 3.81 mm, Pólusszám: 12, 180°, Csavaros csatlakozás, Rögzítési tartomány, névleges csatlakozás, max.: 1.5 mm², Doboz
Rendelési szám	1970430000
Típus	SCZ 3.81/12/180FI SN OR BX
GTIN (EAN)	4032248679782
Qty.	50 Darab
Termékadatok	IEC: 320 V / 17.5 A / 0.2 - 1.5 mm² UL: 300 V / 10 A / AWG 28 - AWG 16
Csomagolás	Doboz

Méretek és tömegek

Mélység	18,4 mm
Mélység (coll)	0,724 inch
Magasság	11,1 mm
Magasság (coll)	0,437 inch
Nettó tömeg	11,86 g

Termékek környezetvédelmi megfelelősége

REACH SVHC	Lead 7439-92-1
SCIP	cec56c8c-fe86-40ec-b01a-efe288a878ac
RoHS megfelelőségi állapot	Megfelel, kivétellel
RoHS alóli kivétel (ha van/ismert ilyen)	6c

System Parameters

Termékcsalád	OMNIMATE Signal - sorozat BC/SC 3.81
Csatlakozás típusa	Terepi csatlakozás
Vezetékcsatlakozás-technika	Csavaros csatlakozás
Raszter mm-ben (P)	3,81 mm
Raszter inch-ben (P)	0,15 "
Vezeték kimeneti irány	180°
Pólusszám	12
L1, mm	41,91 mm
L1, inch	1,65 "
Sorok száma	1
Érintkezősorok száma	1
Névleges keresztmetszet	1 mm²
Érintésvédelem a DIN VDE 57 106 szerint	Ujjak számára biztonságos dugaszolt/ Kézfej számára biztonságos nem dugaszolt
Érintésvédelem a DIN VDE 0470 szerint	IP 20 dugaszolva / IP 10 nem dugaszolva
Térfogati ellenállás	≤5 mΩ
Kódolható	Igen
Csupaszolási hossz	7 mm
Biztosítócsavar	M 2
Csavarhúzó éle	0,4 x 2,5
Csavarhúzó éle, standard	DIN 5264
Dugaszolási ciklusok	25
Dugaszolási erő/pólus, max.	8 N
Húzóerő / pólus, max.	5 N
Tightening torque	Forgatónyomaték típusa: Wire connection Usage information: Meghúzási nyomaték: min.: 0,2 Nm max.: 0,25 Nm

Anyagjellemzők

Szigetelőanyag	PA 66 GF 30
Szín	narancssárga
Színskála (hasonló)	RAL 2000
Szigetelőanyag csoport	II
Kúszóútképzési összehasonlítási szám (CTI)	≥ 550
UL 94 éghetőségi osztály	V-0
Érintkező anyaga	Cu-ötvözet
Érintkező felület	ónozott
Dugaszolható csatlakozás rétegszerkezete	4...8 µm Sn
Tárolási hőmérséklet, min.	-40 °C
Tárolási hőmérséklet, max.	70 °C
Üzemi hőmérséklet, min.	-50 °C
Üzemi hőmérséklet, max.	120 °C
Hőmérsékleti tartomány, telepítés, min.	-25 °C
Hőmérsékleti tartomány, telepítés, max.	120 °C

Csatlakoztatható vezetékek

Rögzítési tartomány, névleges csatlakozás, min.	0,08 mm²
Rögzítési tartomány, névleges csatlakozás, max.	1,5 mm²
Vezeték csatlakozási keresztmetszet AWG, min.	AWG 28
Vezeték csatlakozási keresztmetszet AWG, max.	AWG 16
Tömör, min. H05(07) V-U	0,2 mm²
Tömör, max. H05(07) V-U	1,5 mm²
Flexibilis, min. H05(07) V-K	0,2 mm²
Flexibilis, max. H05(07) V-K	1,5 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, min.	0,2 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max.	1,5 mm²
érvéghüvellyel, DIN 46228 1. pont, min.	0,2 mm²
érvéghüvellyel, DIN 46228 pt 1, max.	1,5 mm²
Illesztőcsap az EN 60999 szerint a x b; ø	2,4 mm x 1,5 mm ; 2,4 mm
Rögzíthető vezeték	Vezetékcsatlakozás keresztmetszete: Típus: finom huzalozás névleges: 0,5 mm² érvéghüvely: Csupaszolási hossz: névleges: 6 mm Ajánlott érvéghüvely: 0282600000 Vezetékcsatlakozás keresztmetszete: Típus: finom huzalozás névleges: 0,75 mm² érvéghüvely: Csupaszolási hossz: névleges: 6 mm Ajánlott érvéghüvely: 0282700000 Vezetékcsatlakozás keresztmetszete: Típus: finom huzalozás névleges: 1 mm² érvéghüvely: Csupaszolási hossz: névleges: 6 mm Ajánlott érvéghüvely: 0372600000 Vezetékcsatlakozás keresztmetszete: Típus: finom huzalozás névleges: 1,5 mm² érvéghüvely: Csupaszolási hossz: névleges: 7 mm Ajánlott érvéghüvely: 0372700000
Hivatkozási szöveg	A műanyag gallér külső átmérője nem lehet nagyobb az osztásnál (P) Az érvéghüvelyek hosszát a terméknek és a névleges feszültségnek megfelelően kell megválasztani.

Névleges adatok IEC szerint

szabvány szerint tesztelve	IEC 60664-1 IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)	17,5 A
Névleges áram, maximális pólusszám (Tu=20 °C)	17,1 A
Névleges áram, min. pólusszám (Tu=40°C)	17,5 A
Névleges áram, maximális pólusszám (Tu=40°C)	15,2 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez	320 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez	160 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez	160 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez	2,5 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez	2,5 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez	2,5 kV
Rövid idejű határáram ellenállás	3 x 1s mit 76 A

CSA névleges adatok

Intézet (CSA)	CSA
Tanúsítvány száma (CSA)	200039-1121690
Névleges feszültség (B felhasználási csoport / CSA)	300 V
Névleges feszültség (C felhasználási csoport / CSA)	50 V
Névleges áram (B felhasználási csoport / CSA)	11 A
Névleges áram (C felhasználási csoport / CSA)	11 A
Vezeték keresztmetszet, AWG, min.	AWG 28
Vezeték keresztmetszet, AWG, max.	AWG 16
Hivatkozás a tanúsítási értékekre	A megadott adatok maximális értékek - lásd a tanúsítványt.

UL 1059 névleges adatok

Intézet (cURus)	CURUS
Tanúsítvány száma (cURus)	E60693
Névleges feszültség (B felhasználási csoport / UL 1059)	300 V
Névleges feszültség (D felhasználási csoport / UL 1059)	300 V
Névleges áram (B felhasználási csoport/ UL 1059)	10 A
Névleges áram (D felhasználási csoport/ UL 1059)	10 A
Vezeték keresztmetszet, AWG, min.	AWG 28
Vezeték keresztmetszet, AWG, max.	AWG 16
Hivatkozás a tanúsítási értékekre	A megadott adatok maximális értékek - lásd a tanúsítványt.

Csomagolás

Csomagolás	Doboz
VPE hosszúság	296 mm
VPE szélesség	116 mm
VPE magasság	25 mm

Típusvizsgálatok

Teszt: Jelölések tartóssága	Standard: DIN EN 61984 szabvány, 7.3.2 / 09.02 szakasz, minta a DIN EN 60068-2-70 / 07.96 szabvány szerint Teszt: eredetjelölés, típusazonosítás, névleges feszültség, névleges keresztmetszet, raszter, anyagtípus, UL tanúsítvány, CSA tanúsítvány Kiértékelés: elérhető Teszt: tartósság Kiértékelés: átadva
Teszt: Helytelen illesztés (nem felcserélhetők)	Standard: DIN EN 61984 szabvány, 7.3.2 / 09.02 szakasz, minta a DIN EN 60068-2-70 / 07.96 szabvány szerint, DIN EN 60947-1 szabvány, 8.2.4.5.1 / 12.02 szakasz Teszt: eredetjelölés Kiértékelés: elérhető Teszt: tartósság Kiértékelés: átadva
Teszt: Rögzíthető keresztmetszet	Standard: DIN EN 61984 szabvány, 7.3.2 / 09.02 szakasz, minta a DIN EN 60068-2-70 / 07.96 szabvány szerint, DIN EN 60947-1 szabvány, 8.2.4.5.1 / 12.02 szakasz Vezeték típusa: Vezető típusa és keresztmetszete: tömör, 0,08 mm² Vezető típusa és keresztmetszete: sodrott 0,08 mm² Vezető típusa és keresztmetszete: tömör, 1,5 mm² Vezető típusa és keresztmetszete: sodrott 1,5 mm² Vezető típusa és keresztmetszete: AWG 28/1 Vezető típusa és keresztmetszete: AWG 28/19 Vezető típusa és keresztmetszete: AWG 16/1 Vezető típusa és keresztmetszete: AWG 16/19 Kiértékelés: elérhető
Vezetékek sérülésének és véletlen meglazulásának vizsgálata	Standard: DIN EN 61984 szabvány, 7.3.2 / 09.02 szakasz, minta a DIN EN 60068-2-70 / 07.96 szabvány szerint Követelmény: 0,2 kg Vezeték típusa: Vezető típusa és keresztmetszete: sodrott 0,25 mm² Vezető típusa és keresztmetszete: AWG 28/1 Vezető típusa és keresztmetszete: AWG 28/19 Kiértékelés: átadva Követelmény: 0,3 kg Vezeték típusa: Vezető típusa és keresztmetszete: H05V-U0.5 Kiértékelés: átadva Követelmény: 0,4 kg Vezeték típusa: Vezető típusa és keresztmetszete: H07V-U1.5 Vezető típusa és keresztmetszete: H07V-K1.5 Vezető típusa és keresztmetszete: AWG 16/1 Vezető típusa és keresztmetszete: AWG 16/19 Kiértékelés: átadva
Kihúzási vizsgálat	Standard: DIN EN 61984 szabvány, 7.3.2 / 09.02 szakasz, minta a DIN EN 60068-2-70 / 07.96 szabvány szerint Követelmény: 0,2 kg Vezeték típusa: Vezető típusa és keresztmetszete: sodrott 0,25 mm² Vezető típusa és keresztmetszete: AWG 28/1 Vezető típusa és keresztmetszete: AWG 28/19 Kiértékelés: átadva Követelmény: 0,3 kg Vezeték típusa: Vezető típusa és keresztmetszete: H05V-U0.5 Kiértékelés: átadva Követelmény: 0,4 kg Vezeték típusa: Vezető típusa és keresztmetszete: H07V-U1.5 Vezető típusa és keresztmetszete: H07V-K1.5 Vezető típusa és keresztmetszete: AWG 16/1 Vezető típusa és keresztmetszete: AWG 16/19 Kiértékelés: átadva

Fontos megjegyzés

IPC megfelelőség

A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.

Megjegyzések

További változatok külön kérésre

A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.

Érvéghüvely műanyag gallérral DIN 46228/4

P a rajzon = osztás

A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.

Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt

A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap

Letöltések

Approval/Certificate/Document of Conformity	[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474)
Engineering Data	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_71613)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1970430000)
Katalógusok	[Catalogues in PDF-format](LINK/Catalog.html)
Kiadványok	[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061) [MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL BUILDING SAFETY EN](http://download.weidmueller.com/asset/download/file/38207) [FL APPL LED LIGHTING EN](http://download.weidmueller.com/asset/download/file/38275) [FL INDUSTR.CONTROLS EN](http://download.weidmueller.com/asset/download/file/38285) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194)

Besorolások

ETIM 6.0	EC002638
ETIM 7.0	EC002638
ETIM 8.0	EC002638
ETIM 9.0	EC002638
ECLASS 9.0	27-44-03-09
ECLASS 9,1	27-44-03-09
ECLASS 10.0	27-44-03-09
ECLASS 11.0	27-46-02-02
ECLASS 12.0	27-46-02-02
ECLASS 13.0	27-46-02-02
ECLASS 14.0	27-46-02-02

Tanúsítványok

Jóváhagyások	![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif)
ROHS	Megfelel
UL File Number Search	[UL weboldal](LINK/UL_search.html)
Tanúsítvány száma (cURus)	E60693
