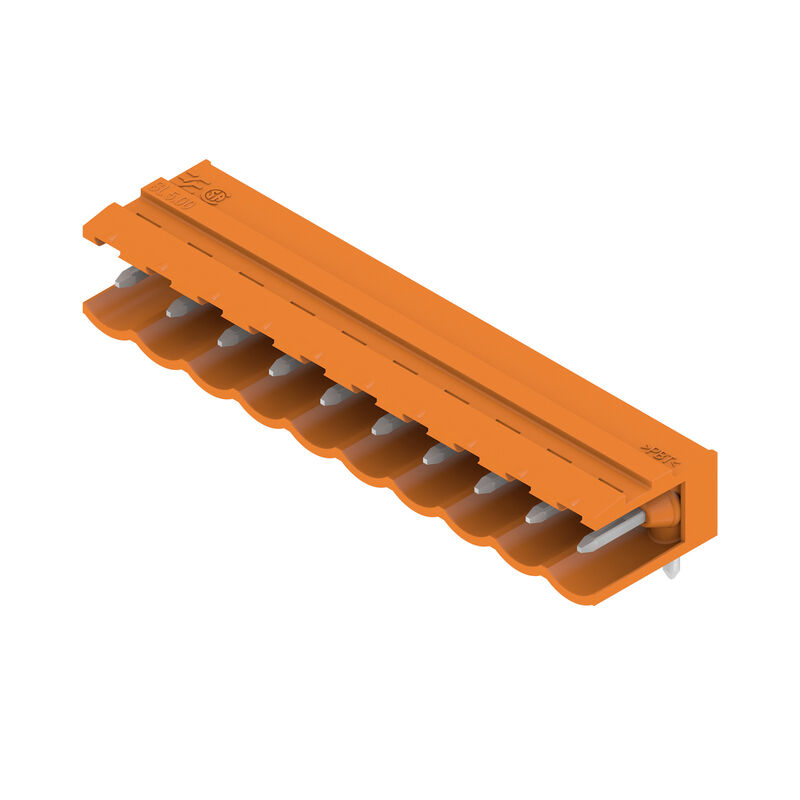

SL 5.00/10/90 3.2SN OR BX
製品イメージ

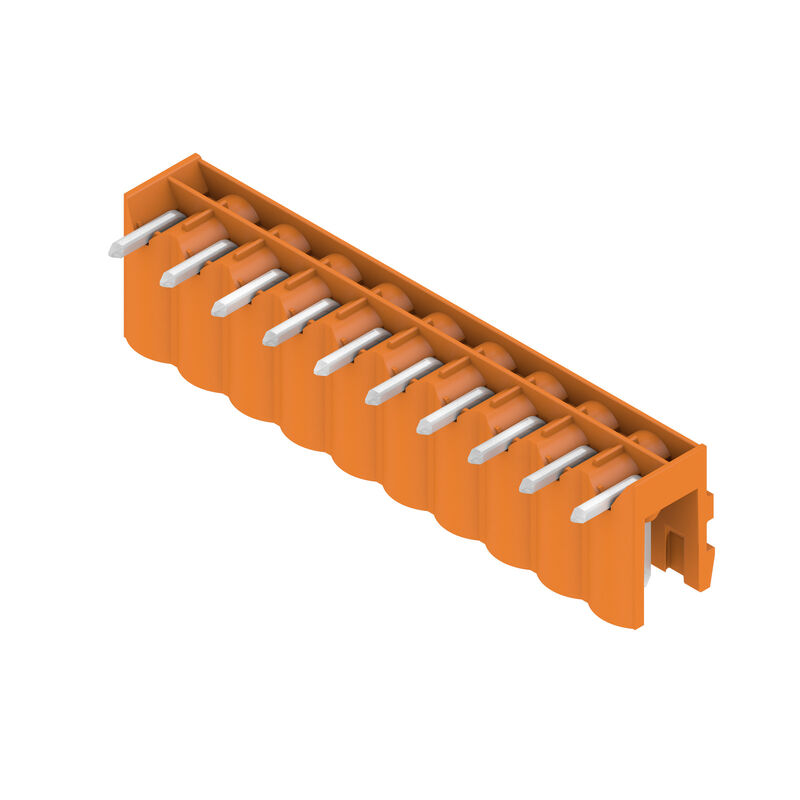

SL 5.00/10/90 3.2SN OR BX
製品イメージ
SL 5.00/10/90 3.2SN OR BX
寸法図
SL 5.00/10/90 3.2SN OR BX
グラフ
SL 5.00/10/90 3.2SN OR BX
グラフ
妥協のない機能
高い振動耐性

SL 5.00/10/90 3.2SN OR BX

Штекерный соединитель печатной платы, Штырьковый соединитель, с боковой стороны открыто, Соединение THT под пайку, 5.00 mm, Количество полюсов: 10, 90°, Длина штифта для припайки (l): 3.2 mm, луженые, оранжевый, Ящик

商品番号 1571210000
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
付属品 6 の対照製品 9 関連製品 17
Сертификаты Основные данные для заказа Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Системные характеристики Данные о материалах Rated data acc. to IEC Märkdata enligt CSA UL 1059に準拠した公称データ Упаковка Important note 分類

Сертификаты

인증
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
適合
UL File Number Search
[UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(UR)
E60693

Основные данные для заказа

버전
Штекерный соединитель печатной платы, Штырьковый соединитель, с боковой стороны открыто, Соединение THT под пайку, 5.00 mm, Количество полюсов: 10, 90°, Длина штифта для припайки (l): 3.2 mm, луженые, оранжевый, Ящик
주문 번호
1571210000
유형
SL 5.00/10/90 3.2SN OR BX
GTIN(EAN)
4008190068325
수량
50 items
製品データ
IEC: 400 V / 18 A
UL: 300 V / 15 A
パッケージ
箱

Wymiary i masa

깊이
12 mm
깊이 (인치)
0,472 inch
높이
11.6 mm
高さ（インチ）
0,457 inch
下位バージョンの高さ
8.4 mm
너비
50 mm
幅（インチ）
1,968 inch
순중량
3.7 g

Zgodność produktu z wymogami środowiska naturalnego

RoHS 준수 상태
Zgodne, bez wyłączenia
REACH SVHC
0.1wt%を超えるSVHCは含まれていません
제품 탄소 발자국
  • クレードルからゲート:
    0,034 kg CO2 eq.

Системные характеристики

제품군
OMNIMATE Signal — серия BL/SL 5.00
결선 유형
基板接続
PCB에 장착
THRはんだ付け接続
피치(mm)(P)
5 mm
피치(인치)(P)
0.197 "
외향 엘보
90°
極数
10
폴당 용접 핀 수
1
솔더 핀 길이(l)
3.2 mm
솔더핀 길이 공차
+0.1 / -0.2 mm
솔더핀 크기
d = 1.2 mm
八角形
솔더핀 크기 = d 공차
0 / -0,03 mm
솔더 구멍 직경(D)
1.3 mm
ソルダーアイレット穴直径公差 (D)
+0.1 mm
L1(mm)
45 mm
L1 (インチ)
1.772 "
行数
1
ピンモデルシリーズ数量
1
DIN VDE 57 106に適合したタッチセーフ保護
フィンガーセーフプラグ抜き/バックオブハンドセーフのプラグ差込
DIN VDE 0470に適合したタッチセーフ保護
IP20接続/IP10接続解除
保護度合い
IP20
体積抵抗
≤5 mΩ
コーディング可能
はい
差し込み力 / 極、最大.
10 N
引張強度/極、最大.
8 N

Данные о материалах

절연재
PBT
컬러 코드
橙色
컬러 차트(유사)
RAL 2000
절연재 그룹
IIIa
CTI(Comparative Tracking Index, 비교 추적 지수)
≥ 200
UL 94 可燃性等級
V-0
접점 재질
銅合金
접점 표면
錫メッキ
はんだ接続の層構造
1...3 µm Ni / 2...4 µm Sn matt
플러그 접점의 레이어 구조
1...3 µm Ni / 2...4 µm Sn matt
保管温度、最小
-40 °C
保管温度、最大
70 °C
動作温度、最小
-50 °C
動作温度、最大
100 °C
温度範囲、設置、最小
-25 °C
温度範囲、設置、最大
100 °C

Rated data acc. to IEC

przetestowane zgodnie z normą
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=20°C)
18 A
정격 전류, 최대 극 수(Tu=20°C)
14.5 A
정격 전류, 극 수(Tu=40°C)
15 A
정격 전류, 최대 극 수(Tu=40°C)
12 A
서지 전압 클래스 정격 전압 / 오염 등급 II/2
400 V
서지 전압 클래스 정격 전압 / 오염 등급 III/2
320 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3
250 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2
4 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2
4 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3
4 kV
단시간 내전류 저항
3 x 1sで120 A

Märkdata enligt CSA

협회(CSA)
CSA
인증 번호(CSA)
200039-1121690
정격 전압(사용 그룹 B / CSA)
300 V
정격 전압(사용 그룹 D / CSA)
300 V
정격 전류(사용 그룹 B / CSA)
15 A
정격 전류(사용 그룹 D / CSA)
10 A
승인값 참조
仕様は最大値です – 詳細については承認証明書を参照してください。

UL 1059に準拠した公称データ

협회(UR)
UR
인증 번호(UR)
E60693
정격 전압(사용 그룹 B / UL 1059)
300 V
정격 전압(사용 그룹 D / UL 1059)
300 V
정격 전류(사용 그룹 B / UL 1059)
15 A
정격 전류(사용 그룹 D / UL 1059)
10 A
승인값 참조
仕様は最大値です – 詳細については承認証明書を参照してください。

Упаковка

패키징
Box
VPE 길이
178 mm
VPE 폭
98 mm
VPE 높이
53 mm

Important note

IPC 준수
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
참고 사항
  • 要求に応じて追加のバリエーション
  • 要求に応じて金メッキの接触面
  • 定格断面積および最小値に関連する定格電流極数。
  • 図面上のP =　ピッチ
  • 公称データは、コンポーネント自体のみを指します。他のコンポーネントとのクリアランスおよび沿面距離は、関連する適用規格に従って設計する必要があります。
  • OMNIMATE コネクタは IEC 61984 に準拠した切断容量 (COC) のないコネクタです。指定された使用中、活性化中や負荷がかかっているときにコネクタを抜き差しすることはできません
  • 平均温度 50 °C、最大湿度 70％、36ヶ月の長期保存が可能


分類

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
