SL-SMT 3.50/16/90LF 1.5SN BK RL

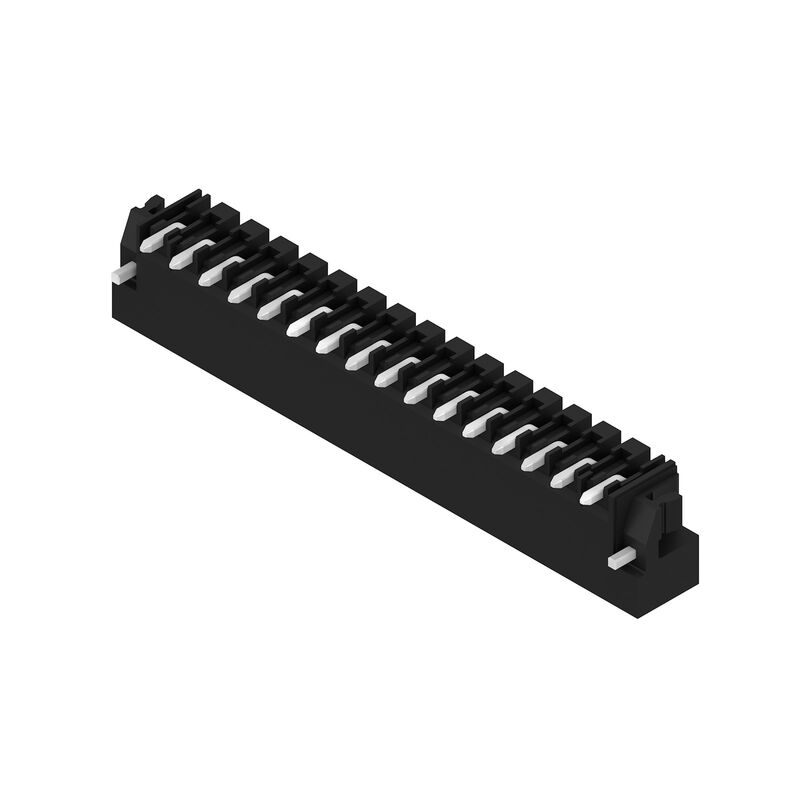

Изображение изделия
SL-SMT 3.50/16/90LF 1.5SN BK RL

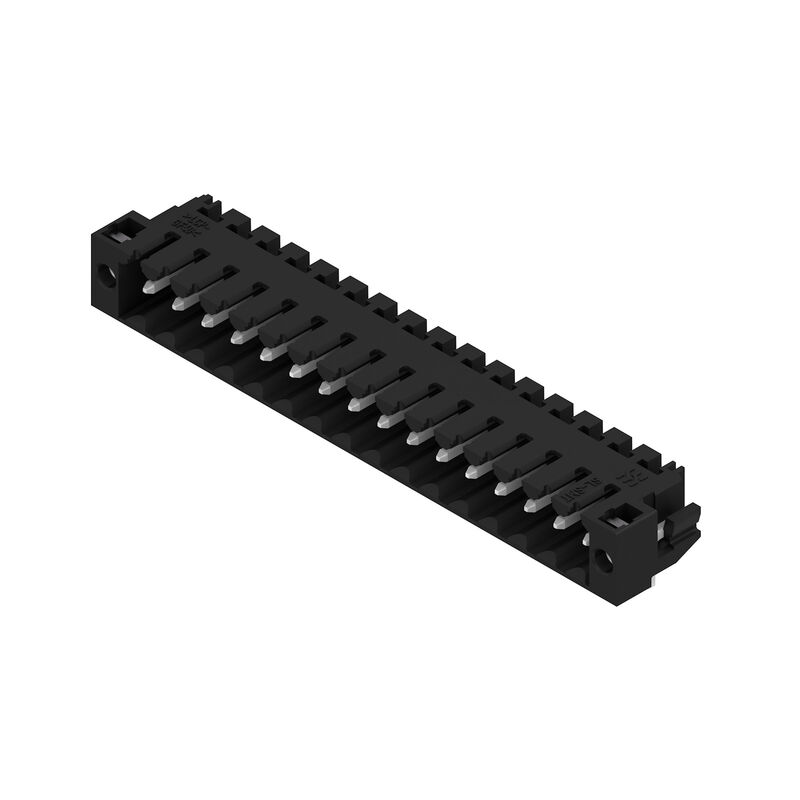

Изображение изделия
SL-SMT 3.50/16/90LF 1.5SN BK RL
Dimensional drawing
L1 = 28.00 mm | P = 3.50 mm
SL-SMT 3.50/16/90LF 1.5SN BK RL
Dimensional drawing
SL-SMT 3.50/16/90LF 1.5SN BK RL
Dimensional drawing
Optimised for the SMT process
Safe board-to-board connection
SL-SMT 3.50/16/90LF 1.5SN BK RL
Пример использования
Compliant with existing standards

SL-SMT 3.50/16/90LF 1.5SN BK RL

Штекерный соединитель печатной платы, Штырьковый соединитель, Фланец под пайку, Соединение THT/THR под пайку, 3.50 mm, Количество полюсов: 16, 90°, Длина штифта для припайки (l): 1.5 mm, луженые, черный, Tape

№ продукта 1044050000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 7 Связанные продукты 14
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Системные характеристики Данные о материалах Номинальные характеристики по IEC Номинальные характеристики по CSA Номинальные характеристики по UL 1059 Упаковка Важное примечание Классификации

Сертификаты

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (UR)
E60693

Основные данные для заказа

Версия
Штекерный соединитель печатной платы, Штырьковый соединитель, Фланец под пайку, Соединение THT/THR под пайку, 3.50 mm, Количество полюсов: 16, 90°, Длина штифта для припайки (l): 1.5 mm, луженые, черный, Tape
Заказ №
1044050000
Тип
SL-SMT 3.50/16/90LF 1.5SN BK RL
GTIN (EAN)
4032248775606
Кол.
330 Штука
Продуктное отношение
IEC: 320 V / 15 A
UL: 300 V / 10 A
Упаковка
Tape

Размеры и массы

Глубина
11,1 mm
Глубина (дюймов)
0,437 inch
Высота
9 mm
Высота (в дюймах)
0,354 inch
Высота, мин.
7,5 mm
Ширина
63 mm
Ширина (в дюймах)
2,48 inch
Čistá hmotnost
5,137 g

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Системные характеристики

Серия изделия
OMNIMATE Signal — серия BL/SL 3.50
Вид соединения
Соединение с платой
Монтаж на печатной плате
Соединение THT/THR под пайку
Шаг в мм (P)
3,5 mm
Шаг в дюймах (P)
0,138 "
Угол вывода
90°
Количество полюсов
16
Количество контактных штырьков на полюс
1
Длина штифта для припайки (l)
1,5 mm
Допуск на длину выводов под пайку
0 / -0,3 mm
Размеры выводов под пайку
d = 1,2 мм
восьмиугольный
Размеры выводов под пайку = допуск d
0 / -0,03 mm
Диаметр отверстия припойного ушка (D)
1,4 mm
Допуск на диаметр отверстия припойного ушка (D)
+ 0,1 мм
Наружный диаметр площадки под пайку
2,3 mm
Диаметр отверстия трафарета
2,1 mm
L1 в мм
52,5 mm
L1 в дюймах
2,067 "
Количество рядов
1
Количество полюсных рядов
1
Защита от прикосновения согласно DIN VDE 57 106
защита от доступа пальцем, с проникновением/защита от доступа тыльной стороной руки, без проникновения
Защита от прикосновения согласно DIN VDE 0470
IP 20 с проникновением/IP 10 без проникновения
Степень защиты
IP10
Объемное сопротивление
≤5 mΩ
Кодируемый
Да
Циклы коммутации
25
Усилие вставки на полюс, макс.
6 N
Усилие вытягивания на полюс, макс.
6 N

Данные о материалах

Изоляционный материал
LCP GF
Цветовой код
черный
Таблица цветов (аналогич.)
RAL 9011
Skupina izolačního materiálu
IIIa
Сравнительный показатель пробоя (CTI)
≥ 175
Moisture Level (MSL)
1
Класс пожаростойкости UL 94
V-0
Materiál kontaktu
Сплав меди
Povrch kontaktu
луженые
Структура слоев соединения под пайку
2...3 µm Ni / 5...7 µm Sn
Структура слоев штепсельного контакта
2...3 µm Ni / 5...7 µm Sn
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-50 °C
Рабочая температура, макс.
100 °C
Температурный диапазон монтажа, мин.
-30 °C
Температурный диапазон монтажа, макс.
100 °C

Номинальные характеристики по IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
15 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
12 A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)
13 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
10 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
160 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
160 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
2,5 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
2,5 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
2,5 kV
Krátkodobý odpor proti zkratovému proudu
3 x 1 сек. с 100 A

Номинальные характеристики по CSA

Институт (CSA)
CSA
Сертификат № (CSA)
200039-1176845
Номинальное напряжение (группа использования B/CSA)
300 V
Номинальное напряжение (группа использования D/CSA)
300 V
Номинальный ток (группа использования B/CSA)
10 A
Номинальный ток (группа использования D/CSA)
10 A
Ссылка на утвержденные значения
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Номинальные характеристики по UL 1059

Институт (UR)
UR
Сертификат № (UR)
E60693
Номинальное напряжение (группа использования B/UL 1059)
300 V
Номинальное напряжение (группа использования D/UL 1059)
300 V
Номинальный ток (группа использования B/UL 1059)
10 A
Номинальный ток (группа использования D/UL 1059)
10 A
Ссылка на утвержденные значения
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Упаковка

Упаковка уровня ESD
токорассеивающий
Упаковка
Tape
Длина VPE
330 mm
VPE с
330 mm
Высота VPE
99 mm
Глубина ленты (T2)
12,1 mm
Ширина ленты (Ш)
88 mm
Глубина ленты с кармашками (K0)
11,6 mm
Высота ленты с кармашками (A0)
11,41 mm
Ширина ленты с кармашками (B0)
71,8 mm
Разделение кармашка ленты (P1)
16 mm
Перфорация для разделения ленты (E)
1,75 mm
Разделение кармашка ленты (F)
42,2 mm
Диаметр катушки с лентой ∅ (A)
330 mm
Поверхностное сопротивление
Rs = 109 - 1012 Ω

Важное примечание

Соответствие IPC
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Poznámky

• Позолоченные контактные поверхности по запросу
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Диаметр монтажной петельки D = 1,4+0,1мм
• Диаметр монтажного отверстия под пайку D = 1,5 + 0,1 мм, для 9  контактов
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Классификации

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
