接插件SLDV-THR 5.08/28/180FLF 3.2SN BK BX

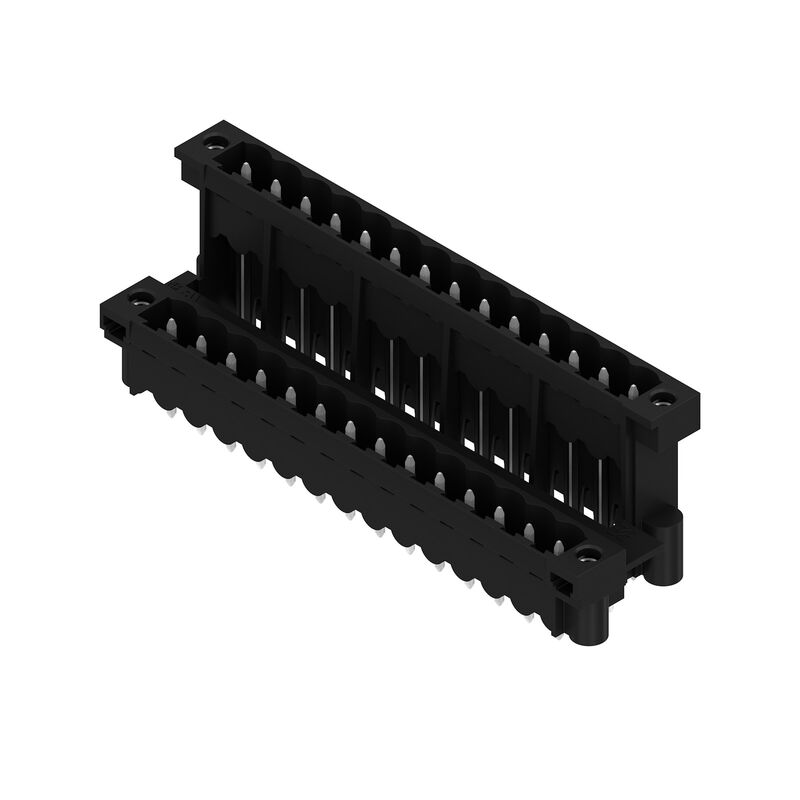

产品图片
接插件SLDV-THR 5.08/28/180FLF 3.2SN BK BX

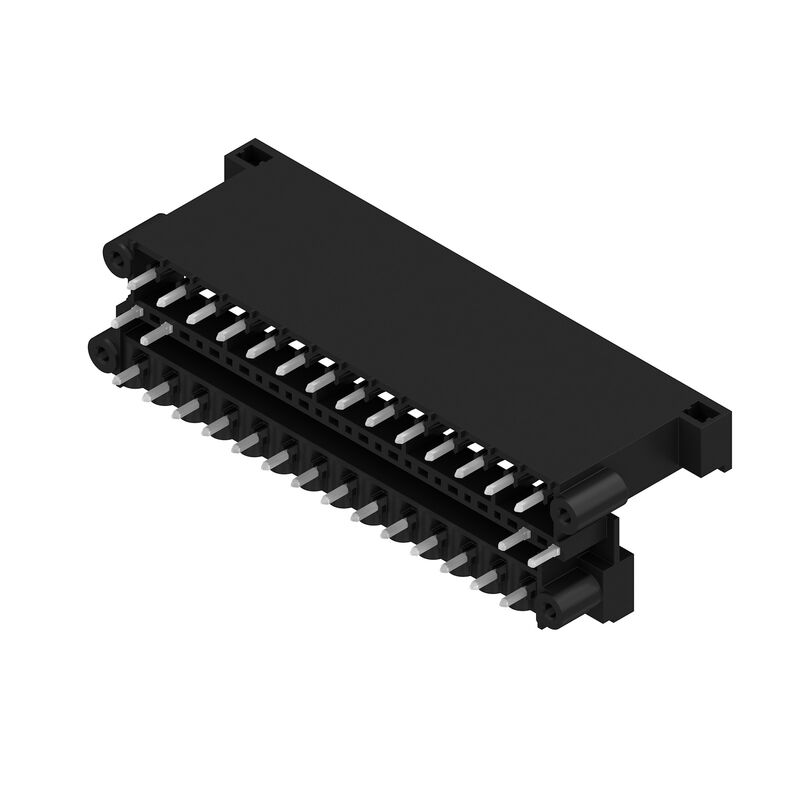

产品图片
接插件SLDV-THR 5.08/28/180FLF 3.2SN BK BX
Dimensional drawing
接插件SLDV-THR 5.08/28/180FLF 3.2SN BK BX
产品优势
Safe power transmission
Proven properties

接插件SLDV-THR 5.08/28/180FLF 3.2SN BK BX

此产品已停产。

Leiterplattensteckverbinder, Stiftleiste, Flansch / Lötflansch, THT/THR-Lötanschluss, 5.08 mm, Polzahl: 28, 180°, Lötstiftlänge (l): 3.2 mm, verzinnt, schwarz, Box

商品编号 1889200000
下载技术数据页 Mühendislik desteği Ürün İndirmleri
配件 4 是…的配合件 9 相关商品 17
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Systemkennwerte Werkstoffdaten Rated data acc. to IEC Nenndaten nach CSA Datos nominales según UL 1059 Verpackungen Indicación importante Clasificaciones

Zulassungen

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693

Allgemeine Bestelldaten

Version
Leiterplattensteckverbinder, Stiftleiste, Flansch / Lötflansch, THT/THR-Lötanschluss, 5.08 mm, Polzahl: 28, 180°, Lötstiftlänge (l): 3.2 mm, verzinnt, schwarz, Box
Order No.
1889200000
Type
SLDV-THR 5.08/28/180FLF 3.2SN BK BX
GTIN (EAN)
4032248495504
Qty.
12 Pièce
Indices de produit
IEC: 400 V / 15 A
UL: 300 V / 10 A
Emballage
Boîte
Delivery status
Supprimé
Last order date
/Date(1793401200000)/

Abmessungen und Gewichte

Depth
23,67 mm
Depth (inches)
0,932 inch
Height
29,36 mm
Altura (pulgadas)
1,156 inch
Altura construcción baja
26,16 mm
Width
81,28 mm
Width (inches)
3,2 inch
Net weight
24,1 g

Umweltanforderungen

RoHS Compliance Status
Konform ohne Ausnahme
REACH SVHC
No SVHC above 0.1 wt%

Systemkennwerte

Skupina produktů
OMNIMATE Signal - Serie BL/SL 5.08
Typ připojení
Conexión de tarjetas
Montáž na PCB desku
THT/THR solder connection
Rozteč v mm (P)
5,08 mm
Rozteč v palcích (P)
0,2 "
Výstupní tvarovka
180°
Number of poles
28
Počet pájených kolíků na pól
1
Pájecí kolík, délka (l)
3,2 mm
Tolerance délky pájecích pinů
0 / -0,3 mm
Solder pin dimensions
d = 1,2 mm
Nyolcszögletű
Solder eyelet hole diameter (D)
1,5 mm
Tolleranza diametro di equipaggiamento (D)
+ 0,1 mm
L1 in mm
66,04 mm
L1 in pollici
2,6 "
quantità di file
2
Numero di serie di poli
2
Protezione da contatto accidentale DIN VDE 57 106
sicurezza per le dita a connettore non innestato/per il dorso della mano a connettore innestato
Protezione da contatto accidentale secondo DIN VDE 0470
IP 20 innestato / IP 10 non innestato
Grado di protezione
IP20
Resistenza di passaggio
≤5 mΩ
Codificabile
Sì
差し込み力 / 極、最大.
10 N
당기는 힘 / 폴, 최대
7,5 N

Werkstoffdaten

Insulating material
LCP GF
Colour
black
Colour chart (similar)
RAL 9011
Insulating material group
IIIa
Comparative Tracking Index (CTI)
≥ 175
Moisture Level (MSL)
1
Classe d'inflammabilité selon UL 94
V-0
Contact material
Cu-ötvözet
Contact surface
stagnato
Struttura a strati del collegamento a saldare
1...3 µm Ni / 2...4 µm Sn opaco
Layer structure of plug contact
1...3 µm Ni / 2...4 µm Sn opaco
보관 온도, 최소
-40 °C
보관 온도, 최대
70 °C
작동 온도, 최대
100 °C
온도 범위, 설치, 최대
100 °C

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
15 A
Rated current, max. number of poles (Tu=20°C)
10,5 A
Rated current, min. number of poles (Tu=40°C)
13 A
Rated current, max. number of poles (Tu=40°C)
9 A
Rated voltage for surge voltage class / pollution degree II/2
400 V
Rated voltage for surge voltage class / pollution degree III/2
320 V
Rated voltage for surge voltage class / pollution degree III/3
250 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
4 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
4 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
4 kV
Short-time withstand current resistance
1 x 1s mit 120 A

Nenndaten nach CSA

Institut (CSA)
CSA
Č. osvědčení (CSA)
200039-1121690
Jmenovité napětí (aplikační skupina B / CSA)
300 V
Jmenovité napětí (aplikační skupina D / CSA)
300 V
Jmenovitý proud (aplikační skupina B / CSA)
10 A
Jmenovitý proud (aplikační skupina D / CSA)
10 A
Odkaz na hodnoty pro schválení
사양은 최대값, 상세정보 - 승인서 참조

Datos nominales según UL 1059

Institut (UR)
UR
Č. osvědčení (UR)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
10 A
Rated current (Use group D / UL 1059)
10 A
Odkaz na hodnoty pro schválení
사양은 최대값, 상세정보 - 승인서 참조

Verpackungen

Balení
Box
Délka VPE
50 mm
Šířka VPE
100 mm
Výška VPE
180 mm

Indicación importante

IPC conformity
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Notes
  • Rated current related to rated cross-section & min. No. of poles.
  • Spacing between rows: see hole layout
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Clasificaciones

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
