SV-SMT 7.62IT/05/90MSF4 2.6SN BK BX

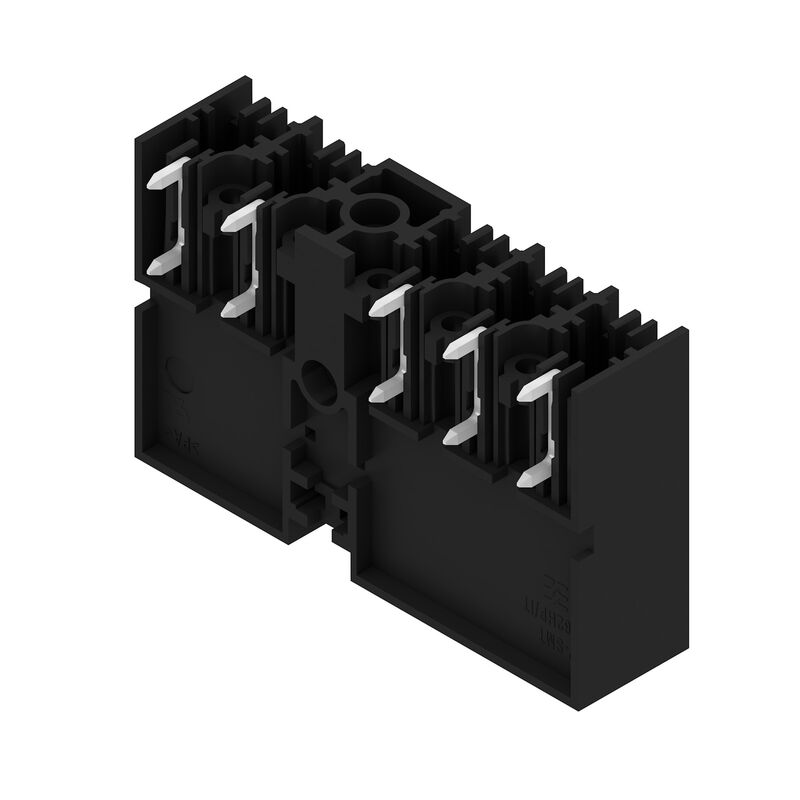

Product image
SV-SMT 7.62IT/05/90MSF4 2.6SN BK BX
Product image
SV-SMT 7.62IT/05/90MSF4 2.6SN BK BX
Dimensional drawing

SV-SMT 7.62IT/05/90MSF4 2.6SN BK BX

This product will soon be unavailable.

Leiterplattensteckverbinder, Stiftleiste, Mittelschraubflansch, THT/THR-Lötanschluss, 7.62 mm, Polzahl: 5, 90°, Lötstiftlänge (l): 2.6 mm, verzinnt, schwarz, Box

Item No. 2499880000
Download data sheet Product Downloads
Accessories 1 Is counterpart of 1 Related products 1
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Systemkennwerte Werkstoffdaten Rated data acc. to IEC Rated data acc. to UL 1059 Verpackungen Indicación importante Classifications

Zulassungen

Schválení
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

Allgemeine Bestelldaten

Verze
Leiterplattensteckverbinder, Stiftleiste, Mittelschraubflansch, THT/THR-Lötanschluss, 7.62 mm, Polzahl: 5, 90°, Lötstiftlänge (l): 2.6 mm, verzinnt, schwarz, Box
Číslo objednávky
2499880000
Typ
SV-SMT 7.62IT/05/90MSF4 2.6SN BK BX
GTIN (EAN)
4050118513301
Množství
36 Штука
Product data
IEC: 1000 V / 41 A
UL: 300 V / 40.5 A
Packaging
Box
Stav objednávky
This article will no longer be available in the future.
Poslední datum objednávky
/Date(1806444000000)/

Abmessungen und Gewichte

Hloubka
28,3 mm
Hloubka (v palcích)
1,114 inch
Výška
14 mm
Altura (pulgadas)
0,551 inch
Height of lowest version
11,4 mm
Šířka
45,72 mm
폭 (인치)
1,8 inch
Čistá hmotnost
10 g

Umweltanforderungen

Stav souladu se směrnicí RoHS
Konform ohne Ausnahme
REACH SVHC
No SVHC superiori a 0,1 wt%

Systemkennwerte

Skupina produktů
OMNIMATE Power - Serie BV/SV 7.62HP
Typ připojení
Conexión de tarjetas
Montáž na PCB desku
Collegamento a saldare THT/THR
Rozteč v mm (P)
7,62 mm
Rozteč v palcích (P)
0,3 "
Výstupní tvarovka
90°
Počet pólů
5
Počet pájených kolíků na pól
2
Pájecí kolík, délka (l)
2,6 mm
Tolerance délky pájecích pinů
+0.1 / -0.3 mm
Rozměry pájecích pinů
0.8 x 1.0 mm
Průměr otvoru pájecího očka (D)
1,5 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
L1 v mm
38,1 mm
L1 in inches
1,8 "
Number of rows
1
Pin series quantity
1
Touch-safe protection acc. to DIN VDE 57 106
safe to back of hand above the printed circuit board
Touch-safe protection acc. to DIN VDE 0470
IP20 plugged/ IP10 unplugged
Protection degree
IP20
when fully mounted
Volume resistance
2.00 mΩ
Can be coded
Yes
Tightening torque for screw flange, min.
0,2 Nm
Tightening torque for screw flange, max.
0,3 Nm
Plugging cycles
25
Plugging force/pole, max.
12 N
Pulling force/pole, max.
7 N

Werkstoffdaten

Izolační materiál
PA 9T
Barevný
negro
Barevný graf (podobné)
RAL 9011
Skupina izolačního materiálu
I
Komparativní index sledování (CTI)
≥ 600
Odpor izolace
≥ 10⁸ Ω
Moisture Level (MSL)
1
UL 94 flammability rating
V-0
Materiál kontaktu
Cu-alloy
Povrch kontaktu
tinned
Layer structure of solder connection
1...3 µm Ni / 4...6 µm Sn matt
Struktura vrstev kontaktu konektoru
1...3 µm Ni / 4...6 µm Sn matt
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
130 °C
Temperature range, installation, min.
-25 °C
Temperature range, installation, max.
130 °C

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
41 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
41 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
41 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
41 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
1 000 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
630 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
630 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
6 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
6 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
6 kV
Krátkodobý odpor proti zkratovému proudu
3 x 1s with 420 A
Povrchová vzdálenost, min.
9,6 mm
Vzdušná vzdálenost, min.
6,9 mm

Rated data acc. to UL 1059

Institut (cURus)
CURUS
Č. osvědčení (cURus)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina C / UL 1059)
300 V
Jmenovité napětí (aplikační skupina D / UL 1059)
300 V
Rated voltage (Use group F / UL 1059)
744 V
Jmenovitý proud (aplikační skupina B / UL 1059)
40,5 A
Jmenovitý proud (aplikační skupina C / UL 1059)
40,5 A
Jmenovitý proud (aplikační skupina D / UL 1059)
10 A
Rated current (Use group F / UL 1059)
40,5 A
Odkaz na hodnoty pro schválení
Specifications are maximum values, details - see approval certificate.
Povrchová vzdálenost, min.
9,6 mm
Vzdušná vzdálenost, min.
6,9 mm

Verpackungen

Balení
Box
Délka VPE
350 mm
Šířka VPE
135 mm
Výška VPE
40 mm
Odpor povrchu
Rs = 109 - 1012 Ω

Indicación importante

IPC shoda
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Poznámky

• Altre varianti su richiesta
• Corrente nominale relativa alla sezione nominale e al numero min. di poli
• P su disegno = passo
• I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione.
• In conformità alla norma IEC 61984, i connettori OMNIMATE sono connettori senza potere di interruzione (COC). Durante l'uso designato non è consentito innestare o disinnestare connettori sotto tensione o sotto carico
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi

Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
