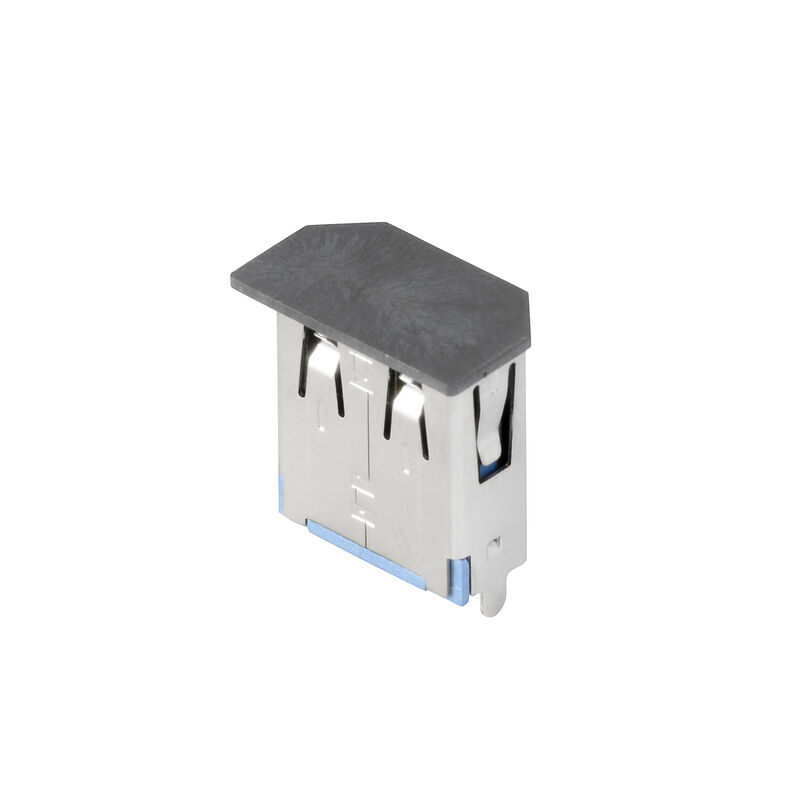

USB3.0A R1V 2.0N3 RL BL
USB3.0A R1V 2.0N3 RL BL

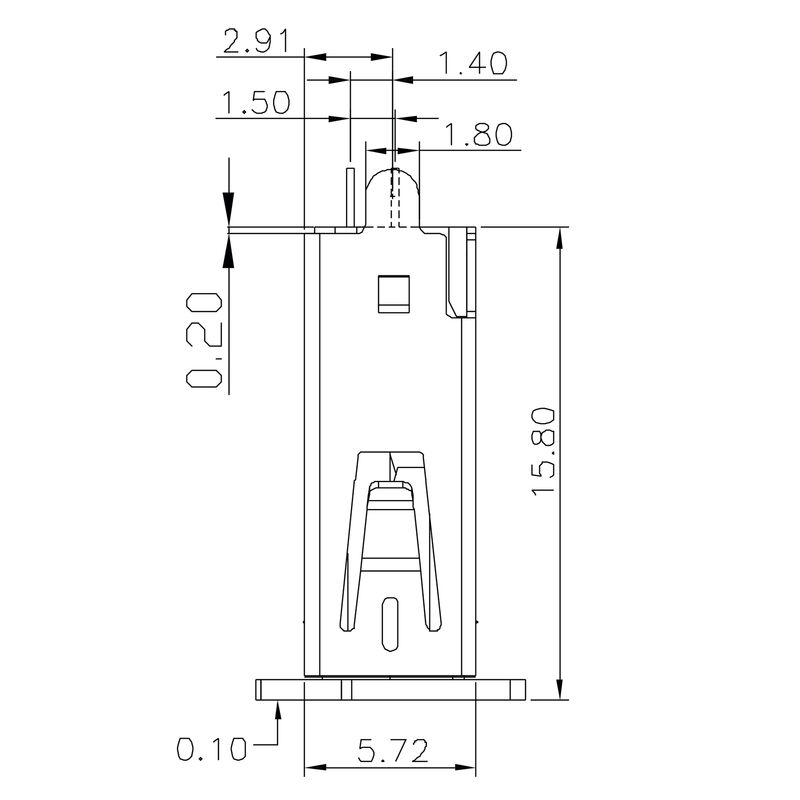

Rozměrový výkres
USB3.0A R1V 2.0N3 RL BL

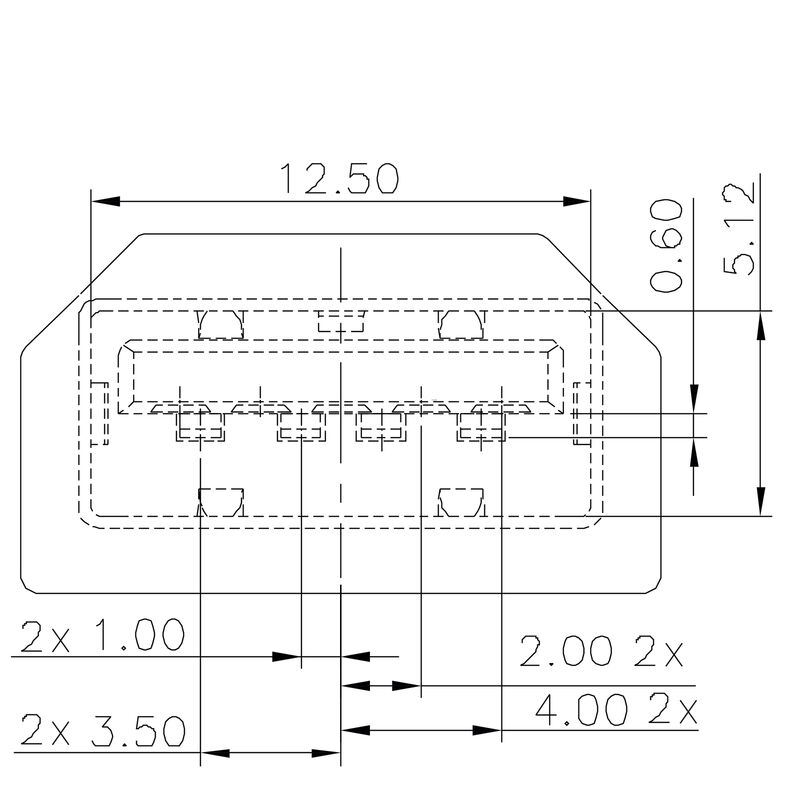

Rozměrový výkres
USB3.0A R1V 2.0N3 RL BL

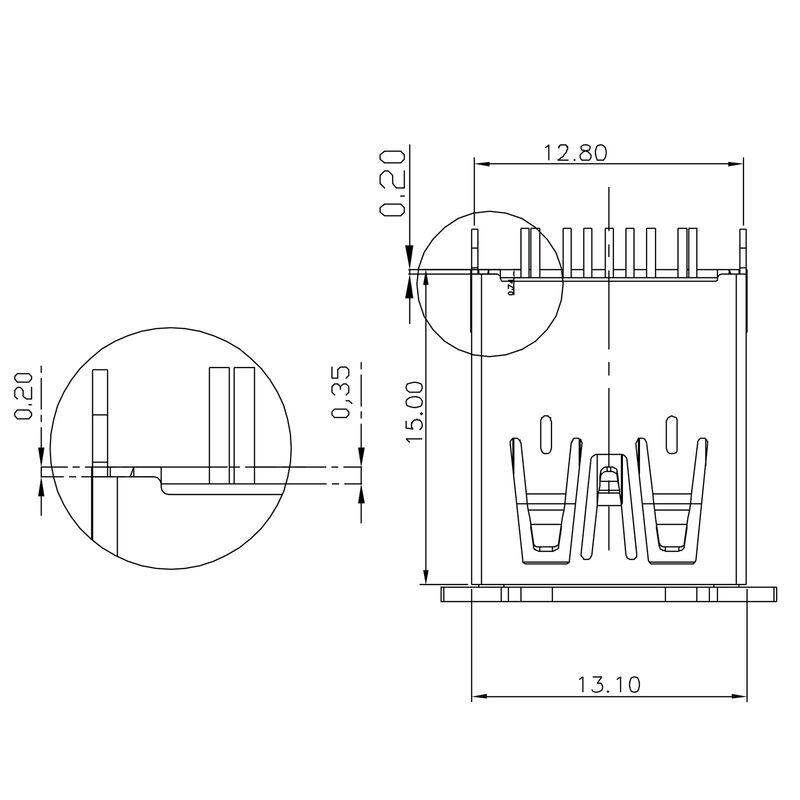

Rozměrový výkres
USB3.0A R1V 2.0N3 RL BL
Rozměrový výkres
USB3.0A R1V 2.0N3 RL BL

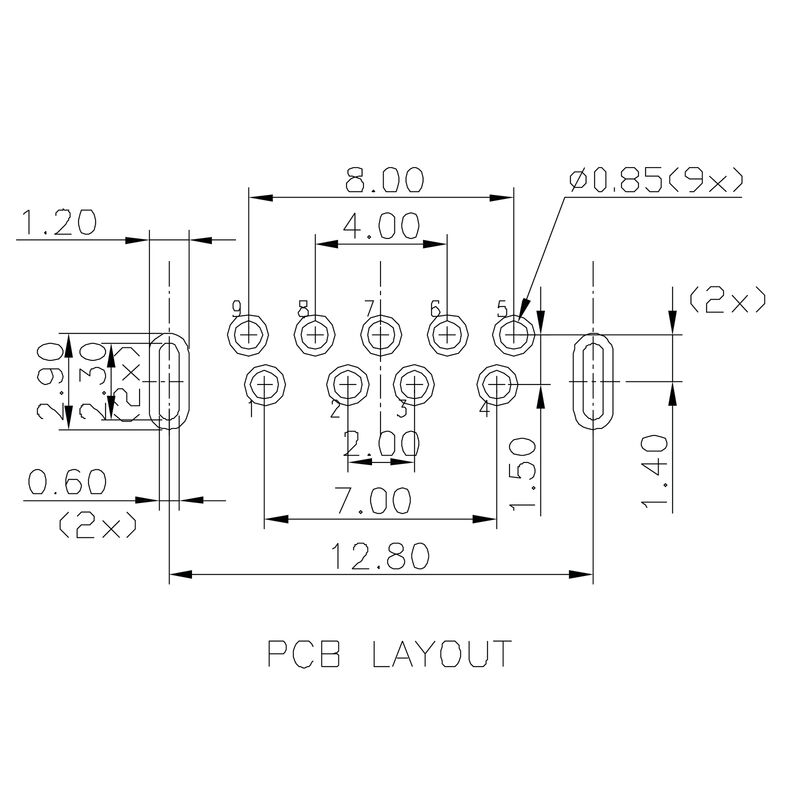

DPS design
USB3.0A R1V 2.0N3 RL BL
Legenda

USB3.0A R1V 2.0N3 RL BL

Tento produkt již není k dispozici.

Data OMNIMATE – konektor USB, Zásuvný konektor PCB plug in, řada zdířek, Typ A, 5 Gbps, Připojení pájením přetavením průchozím otvorem, 180°, Cykly zapojování: ≥ 1500, Počet pólů: 8, PA 9T, Pozlacený nikl, Tape

ID výrobku 2562980000
Stáhnout datový list Technická podpora
Příbuzné výrobky 1
Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Specifikace systému Elektrické vlastnosti Údaje o materiálu Balení Klasifikace

Všeobecné objednací údaje

Verze
Data OMNIMATE – konektor USB, Zásuvný konektor PCB plug in, řada zdířek, Typ A, 5 Gbps, Připojení pájením přetavením průchozím otvorem, 180°, Cykly zapojování: ≥ 1500, Počet pólů: 8, PA 9T, Pozlacený nikl, Tape
Číslo objednávky
2562980000
Typ
USB3.0A R1V 2.0N3 RL BL
GTIN (EAN)
4050118572001
Množství
140 ks
Balení
Tape
Stav objednávky
Přerušeno

Rozměry a hmotnosti

Hloubka
5,72 mm
Hloubka (v palcích)
0,225 inch
Výška
17 mm
Výška (v palcích)
0,669 inch
Nejvyšší nebo nejnižší verze
15 mm
Šířka
13,1 mm
Šířka (v palcích)
0,516 inch
Čistá hmotnost
5 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
Vyhovující
REACH SVHC
Ne SVHC nad 0,1 wt%

Specifikace systému

Cykly zapojování
≥ 1500
Kategorie výkonu
5 Gbps
LED
Ne
Materiál stínění
Mosaz
Montáž na PCB desku
Připojení pájením přetavením průchozím otvorem
Plocha stínění
poniklované
Počet pájených kolíků na pól
1
Počet pólů
8
Proces pájení
Pájení přetavením
Manuální pájení
Pájení vlnou
Pájecí kolík, délka (l)
2 mm
Přenosová rychlost
5 Gbps
Rozměry pájecích pinů
Osmiúhlý
Rozteč v mm (P)
2 mm
Rozteč v palcích (P)
0,079 "
Skupina produktů
Data OMNIMATE – konektor USB
Stupeň krytí
IP20
Stínění
ano
Stínění
žádné
Tažná síla / pól, max.
10 N
Tolerance rozmístění pájecích pinů
± 0,1 mm
Typ připojení
Patice
Výstupní tvarovka
180°
Zásuvná síla / pól, max.
35 N

Elektrické vlastnosti

Dielektrická pevnost, kontakt / kontakt
100 V AC
Jmenovité napětí
30 V
Jmenovitý proud
1,8 A při 250 V AC
Odpor izolace
≥ 500 MΩ

Údaje o materiálu

Izolační materiál
PA 9T
Barevný
černá
Modrá
Barevný graf (podobné)
RAL 9011
RAL 5012
Skupina izolačního materiálu
II
Komparativní index sledování (CTI)
≥ 500
Odpor izolace
≥ 500 MΩ
Moisture Level (MSL)
1
Klasifikace hořlavosti UL 94
V-0
Contact base material
Fosforový bronz
Materiál kontaktu
Slitina
Povrch kontaktu
Pozlacený nikl
Struktura vrstev kontaktu konektoru
≥ 15 µ" Au
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
85 °C
Provozní teplota, min.
-40 °C
Provozní teplota, max.
85 °C

Balení

Balení
Tape
Délka VPE
267 mm
Šířka VPE
239 mm
Výška VPE
11 mm
Průměr cívky pásky ∅ (A)
330 mm
Odpor povrchu
Rs = 109 - 1012 Ω

Klasifikace

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
