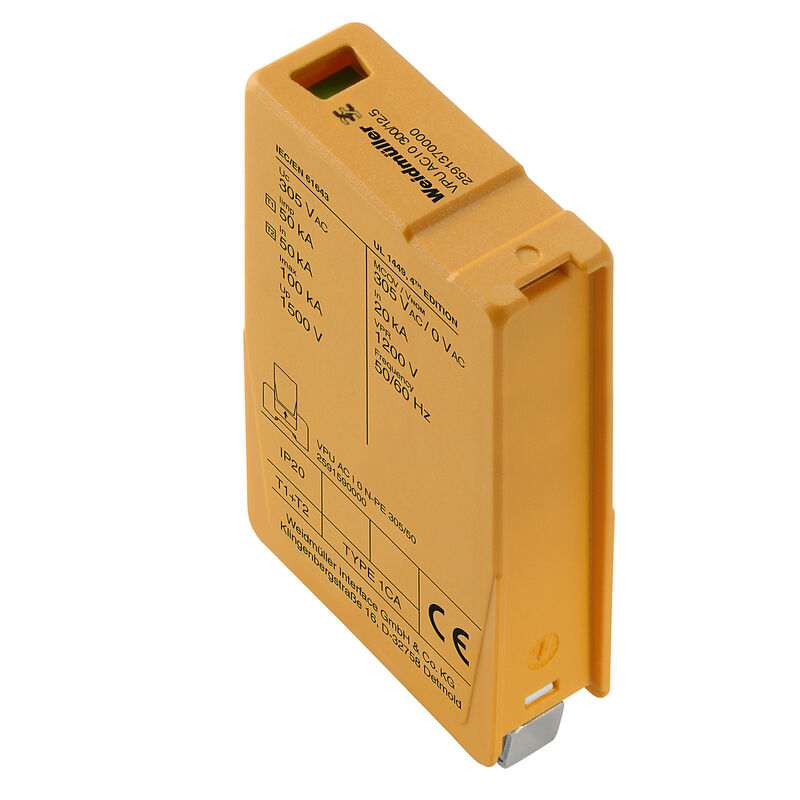

VPU AC I 0 300/12.5
VPU AC I 0 300/12.5
El-symbol
Schematic circuit diagram

VPU AC I 0 300/12.5

Spare arrester, Surge protection

Nr. produktu 2591370000
Pobierz kartę katalogową Инженерная поддержка Загрузка продуктов
액세서리 3 관련 제품 13
Agréments General ordering data Dimensions and weights Hőmérsékletek Вероятность сбоя Termékek környezetvédelmi megfelelősége Расчетные данные UL Общие данные Номинальные характеристики IEC / RU Connection data Elektromos adatok Allmänna data Гарантия Product images Классификации

Agréments

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/756ea985-024d-4142-85a7-acc2e9775394/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cURus)
E3542610000

General ordering data

Версия
Spare arrester, Surge protection
Заказ №
2591370000
Тип
VPU AC I 0 300/12.5
GTIN (EAN)
4050118599565
Кол.
1 Штука
Последняя дата заказа
/Date(1780264800000)/
Альтернативный продукт
[2983620000](~/p/2983620000)

Dimensions and weights

Глубина
80 mm
Profondità (pollici)
3,15 inch
Высота
45 mm
Высота (в дюймах)
1,772 inch
Ширина
18 mm
Ширина (в дюймах)
0,709 inch
Net weight
104 g

Hőmérsékletek

Температура хранения
-40 °C...85 °C
Рабочая температура
-40 °C...85 °C
Влажность
Отн. влажность 5–95 %

Вероятность сбоя

MTBF
15 a

Termékek környezetvédelmi megfelelősége

Состояние соответствия RoHS
Megfelel, kivétel nélkül
REACH SVHC
Нет SVHC выше 0,1 wt%

Расчетные данные UL

Номинальное напряжение, UN
240 V
MCOV (L/N-PE)
300 V
SCCR
150 kA
In
20 kA
Kategori
SPD TYPE 1CA
Сертификат № (cURus)
E3542610000
MODE
L-N
L-G
VPR (L-N)
900 V
VPR (L-PE)
900 V
Spannungsart
AC

Общие данные

Вид защиты
IP20 в установленном состоянии
Исполнение
Защита от перенапряжения
Класс пожаростойкости UL 94
V-0
Конструкция
Монтажный корпус; 1 TE
Оптическая индикация работы
зеленый = OK; красный = неисправен защитный разрядник - заменить.
Рабочая высота
≤ 4000 m
Сегмент
Распределение питания
Цветовой код
naranja

Номинальные характеристики IEC / RU

Energy coordination (≤10 m)
Тип I
Тип II
Тип III
Nätspänning
240 V
Время реакции/время перехода в аварийный режим
≤ 25 нс
Встроенный резервный предохранитель
Нет
Диапазон частот, макс.
60 Hz
Диапазон частот, мин.
50 Hz
Защита предохранителем
Предохранитель не требуется ≤ 315 А gG
Испытательный разрядный ток, Iимп(10/350 мкс) фаза - защитное заземление (L-PE)
12,5 kA
Категория требований по IEC 61643-11
Тип I
Тип II
Класс требований согласно EN 61643-11
T1
T2
Количество полюсов
1
Макс. продолжительное напряжение, Uc (AC)
300 В
Номинальное напряжение (AC)
230 V
Нормы
IEC 61643-11, EN 61643-11
UL 1449
Разрядный ток, Iн (8/20 мкс), провод – защ. заземление (PE)
20 кА
Сигнальный контакт
Нет
Тип напряжения
Переменный ток
Ток утечки в Un
0,6 mA
Ток утечки, Iмакс. (8/20 мкс), провод – защ. заземление (PE)
50 kA
Уровень защиты, Up при IN (L/N-PE)
≤ 1.5 kV

Connection data

Вид соединения
Stickanslutning
Сечение подключаемого проводника, однопроволочного, макс.
35 mm²
Wire connection cross section, finely stranded, max.
25 mm²

Elektromos adatok

Тип напряжения
AC

Allmänna data

Количество полюсов
1
Вид защиты
IP20 installato
Colour
orange

Гарантия

Период времени
5 лет

Product images

Классификации

ETIM 8.0
EC001457
ETIM 9.0
EC001457
ETIM 10.0
EC001457
ECLASS 14.0
27-17-12-04
ECLASS 15.0
27-17-12-04
