A2C 35 3FT-N-PE

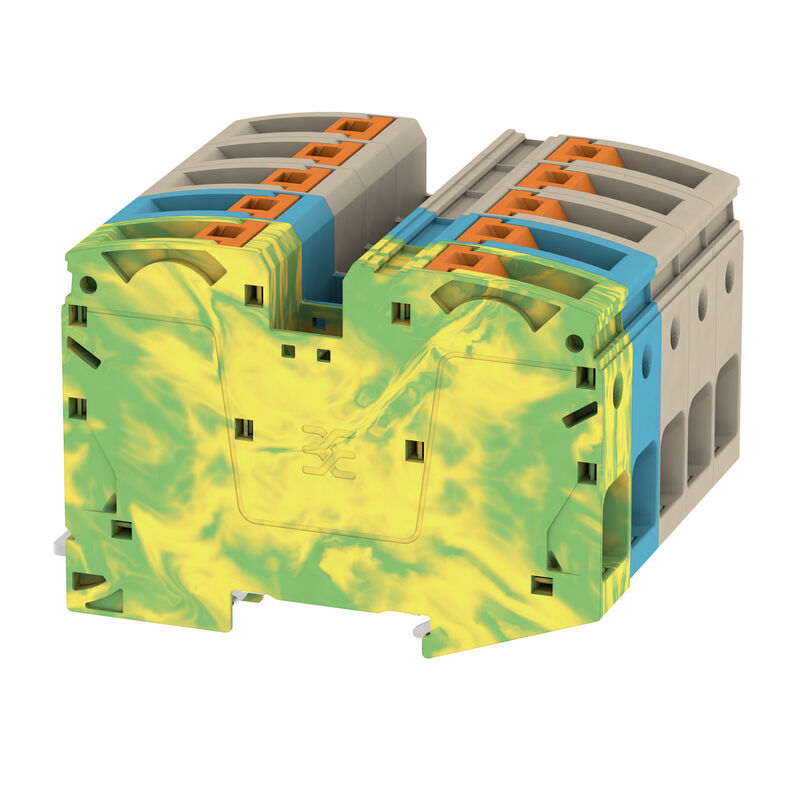

Zdjęcie produktu
A2C 35 3FT-N-PE

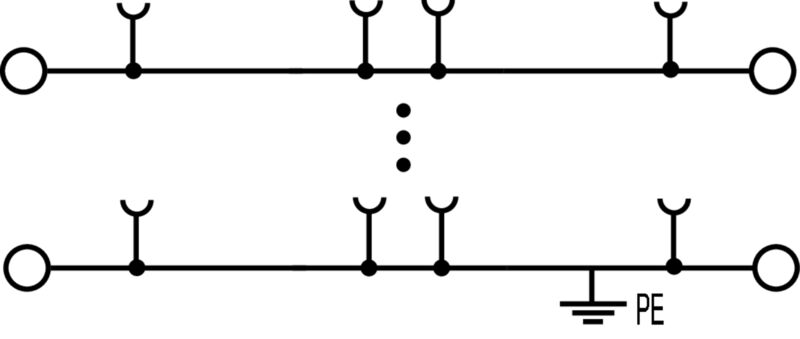

Symbol łączenia
A2C 35 3FT-N-PE
A2C 35 3FT-N-PE
A2C 35 3FT-N-PE

A2C 35 3FT-N-PE

Przelotowa rzędowa listwa zaciskowa, PUSH IN, 35 mm², 1000 V, 125 A, Ciemnobeżowy

Product ID 2551540000
Openen in configurator
Gegevensblad downloaden Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 138 Produkty pokrewne 113
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego dane tworzywa Dane znamionowe IECEx/ATEX parametry systemu dalsze dane techniczne Przewody zaciskane (kolejne przyłącze) przewody zaciskane (złącze wymiarowane) dane znamionowe wg CSA Informacje ogólne dane znamionowe dane znamionowe wg UL Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E60693

Ogólne dane zamówieniowe

Wersja
Przelotowa rzędowa listwa zaciskowa, PUSH IN, 35 mm², 1000 V, 125 A, Ciemnobeżowy
Nr zam.
2551540000
Type
A2C 35 3FT-N-PE
GTIN (EAN)
4050118695977
Qty.
1 szt.

Wymiary i masa

Głębokość
71,5 mm
Głębokość (cale)
2,815 inch
Wysokość
101,5 mm
Wysokość (cale)
3,996 inch
Szerokość
80 mm
Szerokość (cale)
3,15 inch
Masa netto
428,68 g

Temperatury

Temperatura magazynowania
-25 °C...55 °C
Temperatura otoczenia
-5 °C…40 °C
długotrwała temperatura użytkowa, min.
-60 °C
długotrwała temperatura użytkowa, maks.
130 °C

Zgodność produktu z wymogami środowiska naturalnego

Stav souladu se směrnicí RoHS
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

dane tworzywa

Materiał podstawowy
Wemid
Barwny
Ciemnobeżowy
kolor elementów uruchamiających
pomarańczowy
Klasa palności wg UL 94
V-0

Dane znamionowe IECEx/ATEX

Certificate No. (ATEX)
TUEV16ATEX7909U
Certificate No. (IECEX)
IECEXTUR16.0036U
Napięcie maks. (ATEX)
880 V
Current (ATEX)
105 A
Maks. przekrój przewodu (ATEX)
35 mm²
Napięcie maks. (IECEX)
880 V
Prąd (IECEX)
105 A
Sección máx. del conductor (IECEX)
35 mm²

parametry systemu

niezbędna płyta zamykająca
Nie
Liczba potencjałów
1
liczba poziomów
1
liczba zacisków na poziom
10
poziomy wewnętrznie zmostkowane
Nie
Przyłącze PE
Tak
Szyna montażowa
TS 35
Funkcja N
Nie
Funkcja PE
Tak
Funkcja PEN
Nie

dalsze dane techniczne

otwarte strony
zamknięta
rodzaj montażu
TS 35
Rodzaj zamocowania
TS 35
wersja przetestowana pod kątem eksplozji
Tak
zatrzaskowe
Tak

Przewody zaciskane (kolejne przyłącze)

Connection type, additional connection
PUSH IN

przewody zaciskane (złącze wymiarowane)

Blade size
1,0 x 5,5 mm
Clamping range, max.
35 mm²
Clamping range, min.
2,5 mm²
Connection cross-section, finely stranded, min.
2,5 mm²
Connection cross-section, stranded, max.
35 mm²
Connection cross-section, stranded, min.
2,5 mm²
Connection direction
z boku
Iker érvéghüvelyek, max.
10 mm²
Number of connections
10
Sezione di collegamento cavo, nucleo rigido, max.
16 mm²
Stripping length
25 mm
Twin wire-end ferrules, min.
2,5 mm²
Type of connection
PUSH IN
Wire connection cross section AWG, max.
AWG 2
Wire connection cross section AWG, min.
AWG 12
Wire connection cross section, finely stranded, max.
35 mm²
Wire connection cross section, finely stranded, min.
2,5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, max.
35 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, min.
2,5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, max.
35 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, min.
2,5 mm²
와이어 결선 단면적, 경질 코어, 최소
2,5 mm²

dane znamionowe wg CSA

Current size C (CSA)
101 A
Min. przekrój przewodu (CSA)
12 AWG
Napięcie rozm. B (CSA)
1000 V
Napięcie rozm. D (CSA)
600 V
Nr certyfikatu (CSA)
200039-70089609
Prąd Gr B (CSA)
101 A
Prąd Gr D (CSA)
15 A
Spänning grupp C (CSA)
1000 V
Поперечное сечение провода, макс. (CSA)
2 AWG

Informacje ogólne

Mounting rail
TS 35
Number of poles
5
Operating temperature range, max.
130 °C
Operating temperature range, min.
-50 °C
Standards
IEC 60947-7-1
IEC 60947-7-2
Wire connection cross section AWG, max.
AWG 2
Wire connection cross section AWG, min.
AWG 12

dane znamionowe

Przekrój pomiarowy
35 mm²
Napięcie znamionowe
1 000 V
Znamionowe napięcie przemienne
1 000 V
Znamionowe napięcie stałe
1 500 V
Znamionowe natężenie prądu
125 A
Prąd przy maksymalnym oprzewodowaniu
125 A
Normy
IEC 60947-7-1
IEC 60947-7-2
Rezystancja objętościowa wg IEC 60947-7-x
0,26 mΩ
Znamionowe napięcie udarowe
8 kV
Moc stratna zgodnie z wymaganiami IEC 60947-7-x
4 W
Kategoria przepięciowa
III
Stopień zanieczyszczenia
3

dane znamionowe wg UL

Napięcie rozm. B (cURus)
1000 V
Napięcie rozm. C (cURus)
1000 V
Napięcie rozm. D (cURus)
600 V
Nr certyfikatu (cURus)
E60693
Prąd rozm. B (cURus)
113 A
Prąd rozm. C (cURus)
113 A
Prąd rozm. D (cURus)
5 A
Wielkość przewodu Factory wiring max (cURus)
2 AWG
Wielkość przewodu Factory wiring min (cURus)
12 AWG
Wielkość przewodu Field wiring max (cURus)
2 AWG
Wielkość przewodu Field wiring min (cURus)
12 AWG

Klasyfikacje

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
