A2T 2.5 EM1 R 2K7

Pobierz kartę katalogową Produkty pokrewne

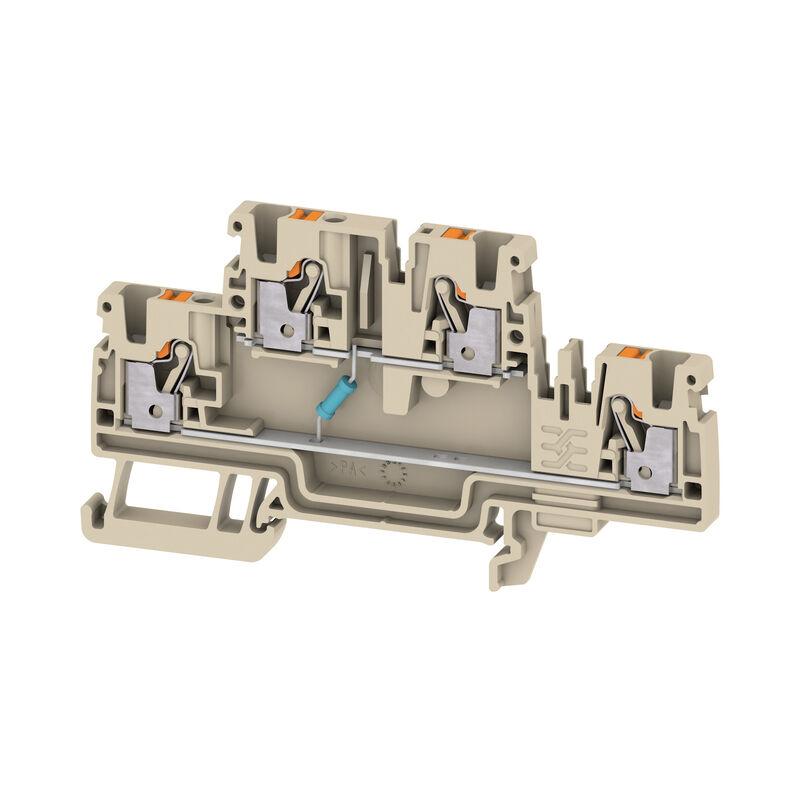

A2T 2.5 EM1 R 2K7

Blok zaciskowy, PUSH IN, Ciemnobeżowy, 2.5 mm², 500 V, 500 V, liczba przyłączeń: 4, liczba poziomów: 2, TS 35, V-0, Wemid

Nr. produktu 3030600000

Właściwości

Ogólne dane zamówieniowe

Wersja	Blok zaciskowy, PUSH IN, Ciemnobeżowy, 2.5 mm², 500 V, 500 V, liczba przyłączeń: 4, liczba poziomów: 2, TS 35, V-0, Wemid
Nr zam.	3030600000
Typ	A2T 2.5 EM1 R 2K7
GTIN (EAN)	4099986974326
Ilość	50 szt.

Głębokość	50,5 mm
Głębokość (cale)	1,988 inch
Wysokość	90 mm
Wysokość (cale)	3,543 inch
Szerokość	5,1 mm
Szerokość (cale)	0,201 inch
Masa netto	13,23 g

Temperatura magazynowania	-25 °C...55 °C
długotrwała temperatura użytkowa, min.	-60 °C
długotrwała temperatura użytkowa, maks.	130 °C

tworzywo	Wemid
Barwny	Ciemnobeżowy
kolor elementów uruchamiających	pomarańczowy
Klasa palności wg UL 94	V-0

parametry systemu

niezbędna płyta zamykająca	Tak
liczba poziomów	2
liczba zacisków na poziom	2
poziomy wewnętrznie zmostkowane	Tak
Szyna	TS 35
Funkcja N	Nie
Funkcja PE	Nie
Funkcja PEN	Nie

dalsze dane techniczne

otwarte strony	z prawej strony
rodzaj montażu	wciskany
wersja przetestowana pod kątem eksplozji	Nie

przewody zaciskane (złącze wymiarowane)

Długość odizolowania	10 mm
kierunek podłączenia	u góry
liczba przyłączeń	4
Maks. przekrój przyłącza, przewód wielodrutowy, maks.	4 mm²
Maks. przekrój przyłącza, przewód wielodrutowy, min.	0,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks.	4 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min.	0,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks.	2,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min.	0,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.	0,5 mm²
Przekrój przyłącza przewodu, z cienkiego drutu, maks.	4 mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, maks.	2,5 mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, min.	0,5 mm²
Rodzaj przyłącza	PUSH IN
Rodzaj przyłącza 2	PUSH IN
sprawdzian trzpieniowy wg 60 947-1	A3
Wielkość ostrza	0,6 x 3,5 mm
Zakres zaciskania, maks.	4 mm²
Zakres zaciskania, min.	0,14 mm²

Informacje ogólne

Normy	Zgodnie z wymaganiami IEC 60947-7-1
Szyna	TS 35

dane znamionowe

Przekrój pomiarowy	2,5 mm²
Napięcie znamionowe	500 V
Znamionowe napięcie stałe	500 V
Prąd znamionowy	0,5 A
Prąd przy maksymalnym oprzewodowaniu	0,5 A
Normy	Zgodnie z wymaganiami IEC 60947-7-1
Moc stratna zgodnie z wymaganiami IEC 60947-7-x	0,77 mW
Kategoria przepięciowa	III
Stopień zanieczyszczenia	3

Dopuszczenie/Certyfikat/Deklaracja zgodności	[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_323152)
Dane projektowe	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_322541)
Informacje dotyczące bezpieczeństwa	[Go to website](https://www.weidmueller.com/int/service/safety_info.jsp)
Katalogi	[Catalogues in PDF-format](LINK/Catalog.html)

ETIM 6.0	EC000903
ETIM 7.0	EC000903
ETIM 8.0	EC000903
ETIM 9.0	EC000903
ECLASS 9.0	27-14-11-27
ECLASS 9.1	27-14-11-47
ECLASS 10.0	27-14-11-27
ECLASS 11.0	27-14-11-27
ECLASS 12.0	27-14-11-27
ECLASS 13.0	27-25-01-14
ECLASS 14.0	27-25-01-14
