A3C 6 PE DL
A3C 6 PE DL
A3C 6 PE DL

A3C 6 PE DL

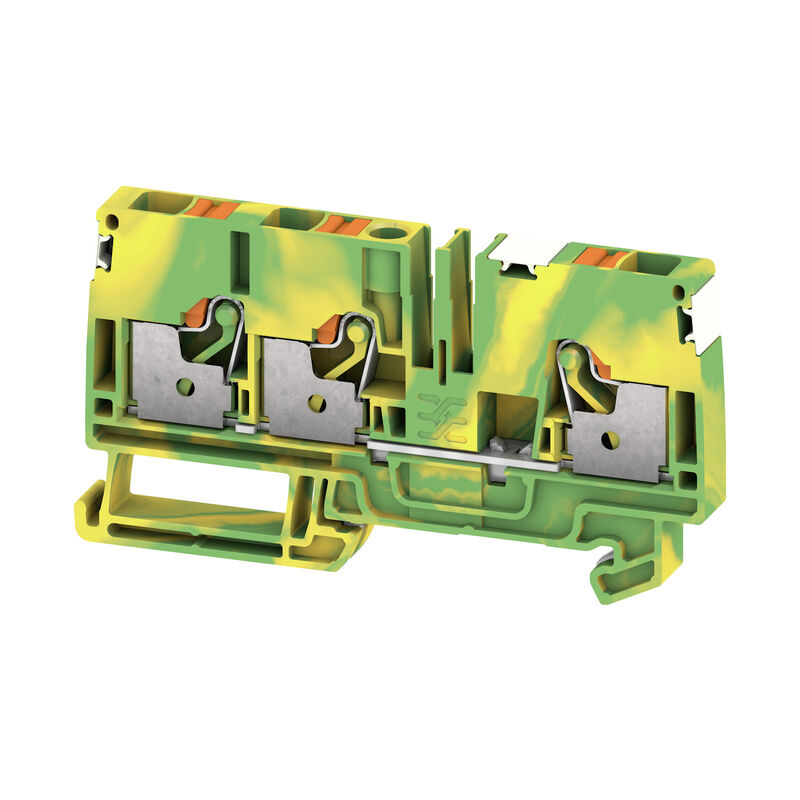

Schutzleiter-Reihenklemme, PUSH IN, 6 mm², grün / gelb

Art.-Nr. 2674930000
Im Konfigurator öffnen
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 30 Verwandte Artikel 1078
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Werkstoffdaten Bemessungsdaten IECEx/ATEX Systemkennwerte weitere technische Daten Klemmbare Leiter (Weiterer Anschluss) Klemmbare Leiter (Bemessungsanschluss) Allgemeines Bemessungsdaten Bemessungsdaten nach UL Klassifikationen

Zulassungen

Approvals
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319217/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319231/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319244/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319246/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693
Zertifikat-Nr. (cURusEX)
E184763

Allgemeine Bestelldaten

Version
Schutzleiter-Reihenklemme, PUSH IN, 6 mm², grün / gelb
Order No.
2674930000
Type
A3C 6 PE DL
GTIN (EAN)
4050118715965
Qty.
50 Stück

Abmessungen und Gewichte

Depth
45,5 mm
Tiefe (inch)
1,791 inch
Tiefe inklusive Tragschiene
46 mm
Height
45,5 mm
Höhe (inch)
1,791 inch
Width
8,1 mm
Breite (inch)
0,319 inch
Nettogewicht
23,936 g

Temperaturen

Storage temperature
-25 °C...55 °C
Ambient temperature
-5 °C…40 °C
Dauergebrauchstemperatur, min.
−60 °C
Dauergebrauchstemperatur, max.
130 °C

Umweltanforderungen

RoHS Compliance Status
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Werkstoffdaten

Werkstoff
Wemid
Farbe
grün / gelb
Brennbarkeitsklasse nach UL 94
V-0

Bemessungsdaten IECEx/ATEX

nr certyfikatu (ATEX)
TUEV16ATEX7909U
Сертификат № (IECEX)
IECEXTUR16.0036U
Leiterquerschnitt max (ATEX)
6 mm²
Ledararea max. (IECEX)
6 mm²

Systemkennwerte

Abschlussplatte erforderlich
Ja
Anzahl der Potentiale
1
Anzahl der Etagen
1
Anzahl der Klemmstellen je Etage
3
Anzahl der Potentiale pro Etage
1
PE-Anschluss
Ja
Tragschiene
TS 35
PE-Funktion
Ja
PEN-Funktion
Nein

weitere technische Daten

explosionsgeprüfte Ausführung
Ja
Montageart
TS 35
Offene Seiten
rechts

Klemmbare Leiter (Weiterer Anschluss)

Tipo di collegamento, ulteriore collegamento
Schraubanschluss

Klemmbare Leiter (Bemessungsanschluss)

10 mm²
Długość odizolowania
12 mm
kierunek podłączenia
oben
Leiteranschlussquerschnitt, eindrähtig, max.
6 mm²
Leiteranschlussquerschnitt, eindrähtig, min.
0,34 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.
0,34 mm²
Leiteranschlussquerschnitt, feindrähtig, min.
0,34 mm²
Leiteranschlussquerschnitt, feinstdrähtig, min.
0,34 mm²
Leiteranschlussquerschnitt, mehrdrähtig, max.
6 mm²
Leiteranschlussquerschnitt, mehrdrähtig, min.
0,34 mm²
liczba przyłączeń
3
przekrój przyłącza przewodu AWG, min.
AWG 22
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks.
10 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks.
6 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min.
0,34 mm²
przekrój przyłączeniowy przewodu AWG, maks.
AWG 8
Rodzaj przyłącza
PUSH IN
Rohrlänge für Aderendhülse mit Kunststoffkragen nach Querschnitt
  • Rohrlänge, min.:
    10 mm
  • Rohrlänge, max.:
    12 mm
  • Rohrlänge, min.:
    10 mm
  • Rohrlänge, max.:
    18 mm
  • Rohrlänge, min.:
    12 mm
  • Rohrlänge, max.:
    18 mm
  • Rohrlänge, min.:
    10 mm
  • Rohrlänge, max.:
    18 mm
Rohrlänge für Aderendhülse ohne Kunststoffkragen nach Querschnitt
  • Rohrlänge, min.:
    10 mm
  • Rohrlänge, max.:
    10 mm
  • Rohrlänge, min.:
    10 mm
  • Rohrlänge, max.:
    18 mm
  • Rohrlänge, min.:
    12 mm
  • Rohrlänge, max.:
    18 mm
  • Rohrlänge, min.:
    10 mm
  • Rohrlänge, max.:
    18 mm
Rohrlänge für AEH mit Kunststoffkragen DIN 46228/4
  • Rohrlänge:
    • min.:
      10 mm
    • max.:
      12 mm
  • Leiteranschlussquerschnitt:
    • min.:
      0,5 mm²
    • max.:
      1 mm²
  • Rohrlänge:
    • min.:
      10 mm
    • max.:
      18 mm
  • Leiteranschlussquerschnitt:
    • nominal:
      1,5 mm²
  • Rohrlänge:
    • min.:
      12 mm
    • max.:
      18 mm
  • Leiteranschlussquerschnitt:
    • nominal:
      2,5 mm²
  • Rohrlänge:
    • min.:
      10 mm
    • max.:
      18 mm
  • Leiteranschlussquerschnitt:
    • min.:
      4 mm²
    • max.:
      6 mm²
Rohrlänge für AEH ohne Kunststoffkragen DIN 46228/1
  • Rohrlänge:
    • nominal:
      10 mm
  • Leiteranschlussquerschnitt:
    • min.:
      0,5 mm²
    • max.:
      1 mm²
  • Rohrlänge:
    • min.:
      10 mm
  • Leiteranschlussquerschnitt:
    • min.:
      1,5 mm²
    • max.:
      2,5 mm²
  • Rohrlänge:
    • min.:
      12 mm
    • max.:
      18 mm
  • Leiteranschlussquerschnitt:
    • nominal:
      4 mm²
  • Rohrlänge:
    • min.:
      10 mm
    • max.:
      18 mm
  • Leiteranschlussquerschnitt:
    • min.:
      6 mm²
    • max.:
      10 mm²
Rohrlänge für Zwillingsaderendhülse
  • Rohrlänge:
    • min.:
      10 mm
    • max.:
      12 mm
  • Leiteranschlussquerschnitt:
    • nominal:
      0,5 mm²
  • Rohrlänge:
    • min.:
      10 mm
    • max.:
      18 mm
  • Leiteranschlussquerschnitt:
    • nominal:
      0,75 mm²
  • Rohrlänge:
    • min.:
      12 mm
    • max.:
      18 mm
  • Leiteranschlussquerschnitt:
    • min.:
      1 mm²
    • max.:
      1,5 mm²
Rohrlänge für Zwillingsaderendhülse nach Querschnitt
  • Rohrlänge, min.:
    10 mm
  • Rohrlänge, max.:
    12 mm
  • Rohrlänge, min.:
    10 mm
  • Rohrlänge, max.:
    18 mm
  • Rohrlänge, min.:
    10 mm
  • Rohrlänge, max.:
    18 mm
Wire connection cross section, finely stranded, max.
10 mm²
Zakres zaciskania, min.
0,34 mm²
Zwillings-Aderendhülse, max.
1,5 mm²
Zwillings-Aderendhülse, min.
0,5 mm²

Allgemeines

Norme
IEC 60947-7-2
Szyna montażowa
TS 35
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 22
Wire connection cross section AWG, max.
AWG 8

Bemessungsdaten

Bemessungsquerschnitt
6 mm²
Bemessungsspannung zur Nachbarklemme
800 V
Bemessungsspannung DC
800 V
Normen
IEC 60947-7-2
Durchgangswiderstand gemäß IEC 60947-7-x
0,78 mΩ
Bemessungsstoßspannung
8 kV
Verlustleistung gemäß IEC 60947-7-x
1,31 W
Verschmutzungsgrad
3

Bemessungsdaten nach UL

Leitergr. Factory wiring max (cURus)
8 AWG
Leitergr. Factory wiring min (cURus)
22 AWG
Leitergr. Field wiring max (cURus)
8 AWG
Leitergr. Field wiring min (cURus)
22 AWG
Spannung Gr B (cURus)
600 V
Spannung Gr C (cURus)
600 V
Spannung Gr D (cURus)
600 V
Zertifikat-Nr. (cURus)
E60693

Klassifikationen

ETIM 8.0
EC000901
ETIM 9.0
EC000901
ETIM 10.0
EC000901
ECLASS 14.0
27-25-01-03
ECLASS 15.0
27-25-01-03
