A4C 2.5 BR

A4C 2.5 BR

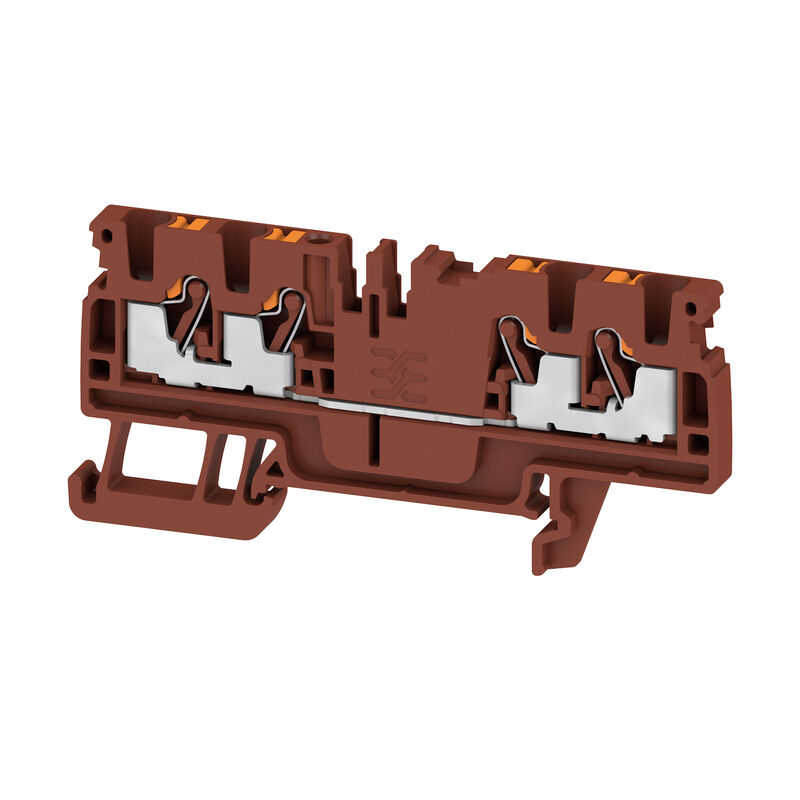

기본 연결 단자대, PUSH IN, 2.5 mm², 800 V, 24 A, 갈색

항목 번호 2534750000
컨피규레이터에서 열기
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 91 액세서리입니다 3 관련 제품 1078
승인 일반 주문 데이터 치수 및 중량 온도 환경 제품 규정 준수 자재 데이터 정격 데이터 IECEx/ATEX 시스템 사양 其它技术参数 클램프용 전선(추가 결선) 클램프용 컨덕터(정격 결선) CSA 등급 데이터 일반 등급 데이터 UL 등급 데이터 분류

승인

인증
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/680ba583-8621-4d57-b79a-2859678ecdf9/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0a8958f9-c226-4e12-af16-493ec79d92c5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693
Certificate No. (cURusEX)
E184763

일반 주문 데이터

버전
기본 연결 단자대, PUSH IN, 2.5 mm², 800 V, 24 A, 갈색
주문 번호
2534750000
유형
A4C 2.5 BR
GTIN(EAN)
4050118546347
수량
100 items

치수 및 중량

깊이
36.5 mm
깊이 (인치)
1.437 inch
DIN 레일을 포함한 깊이
37 mm
높이
77.5 mm
높이 (인치)
3.051 inch
너비
5.1 mm
폭 (인치)
0.201 inch
Net weight
9.82 g

온도

보관 온도
-25 °C...55 °C
주변 온도
-5 °C…40 °C
연속 작동 온도, 최소
-60 °C
연속 작동 온도, 최대
130 °C

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 미존재
REACH SVHC
0.1 wt% 이상의 SVHC 없음

자재 데이터

Alapanyag
Wemid
Szín
갈색
Colore elementi di azionamento
주황색
Grado inflamabilidad según UL 94
V-0

정격 데이터 IECEx/ATEX

인증 번호(ATEX)
TUEV16ATEX7909U
인증 번호(IECEX)
IECEXTUR16.0036U
Max. feszültség (ATEX)
550 V
전류(ATEX)
21 A
Wire cross section max. (ATEX)
2.5 mm²
Max. voltage (IECEX)
550 V
전류(IECEX)
21 A
와이어 단면적 최대(IECEX)
2.5 mm²
마킹 EN 60079-7
Ex eb II C Gb
Ex 2014/34/EU 라벨
II 2 G D

시스템 사양

Véglap szükséges
예
Potenciálok száma
1
Szintek száma
1
레벨당 클램프 지점 개수
4
Pisos internos puenteados
아니요
Tartósín
TS 35
N funkció
아니요
PE function
아니요
PEN funkció
아니요

其它技术参数

con espiga de sujeción
아니요
Felszerelés típusa
TS 35
Instruction de montage
장착 레일
Lados abiertos
오른쪽
Robbanásbiztosság szempontjából bevizsgált változat
예
Snap-on
아니요
Type de fixation
클립인

클램프용 전선(추가 결선)

결선 유형, 추가 결선
PUSH IN

클램프용 컨덕터(정격 결선)

IEC 60947-1 규격 게이지
A3
결선 단면규격 AWG, 최대
AWG 12
결선 단면규격 AWG, 최소
AWG 28
결선 단면적, 가는 꼬임, 최소
0.14 mm²
결선 단면적, 꼬임, 최대
4 mm²
결선 단면적, 꼬임, 최소
0.14 mm²
결선 방향
상단
결선 수
4
결선 유형
PUSH IN
단면도에 따른 와이어 엔드 페룰의 튜브 길이, 플라스틱 칼라- 미채용
  • 단면적, 최소:
    0.25 mm²
  • 단면적, 최대:
    0.25 mm²
  • 튜브 길이, 최소:
    5 mm
  • 튜브 길이, 최대:
    5 mm
  • 단면적, 최소:
    0.5 mm²
  • 단면적, 최대:
    1 mm²
  • 튜브 길이, 최소:
    6 mm
  • 튜브 길이, 최대:
    10 mm
  • 단면적, 최소:
    1.5 mm²
  • 단면적, 최대:
    2.5 mm²
  • 튜브 길이, 최소:
    7 mm
  • 튜브 길이, 최대:
    12 mm
단면도에 따른 와이어 엔드 페룰의 튜브 길이, 플라스틱 칼라- 채용
  • 단면적, 최소:
    0.14 mm²
  • 단면적, 최대:
    0.34 mm²
  • 튜브 길이, 최소:
    6 mm
  • 튜브 길이, 최대:
    8 mm
  • 단면적, 최소:
    0.5 mm²
  • 단면적, 최대:
    1 mm²
  • 튜브 길이, 최소:
    6 mm
  • 튜브 길이, 최대:
    12 mm
  • 단면적, 최소:
    1.5 mm²
  • 단면적, 최대:
    2.5 mm²
  • 튜브 길이, 최소:
    8 mm
  • 튜브 길이, 최대:
    12 mm
단면도에 따른 트윈 와이어 엔드 페룰의 튜브 길이
  • 단면적, 최소:
    0.5 mm²
  • 단면적, 최대:
    0.75 mm²
  • 튜브 길이, 최소:
    8 mm
  • 튜브 길이, 최대:
    12 mm
블레이드 크기
0.6 x 3.5 mm
와이어 결선 단면, 가는 꼬임, 최대
4 mm²
와이어 결선 단면, 가는 꼬임, 최소
0.14 mm²
와이어 결선 단면적, 경질 코어 최대
2.5 mm²
와이어 결선 단면적, 경질 코어, 최소
0.14 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최대
4 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최소
0.14 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최대
2.5 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최소
0.14 mm²
와이어 엔드 페룰의 튜브 길이, 플라스틱 칼라 DIN 46228/1 미채용
  • 튜브 길이:
    • 공칭:
      5 mm
  • 도체 결선 단면적:
    • 공칭:
      0.25 mm²
  • 튜브 길이:
    • 최소:
      6 mm
    • 최대:
      10 mm
  • 도체 결선 단면적:
    • 최소:
      0.5 mm²
    • 최대:
      1 mm²
  • 튜브 길이:
    • 최소:
      7 mm
    • 최대:
      12 mm
  • 도체 결선 단면적:
    • 최소:
      1.5 mm²
    • 최대:
      4 mm²
와이어 엔드 페룰의 튜브 길이, 플라스틱 칼라 DIN 46228/4 채용
  • 튜브 길이:
    • 최소:
      6 mm
    • 최대:
      8 mm
  • 도체 결선 단면적:
    • 최소:
      0.14 mm²
    • 최대:
      0.34 mm²
  • 튜브 길이:
    • 최소:
      6 mm
    • 최대:
      12 mm
  • 도체 결선 단면적:
    • 최소:
      0.5 mm²
    • 최대:
      1 mm²
  • 튜브 길이:
    • 최소:
      8 mm
    • 최대:
      12 mm
  • 도체 결선 단면적:
    • 최소:
      1.5 mm²
    • 최대:
      2.5 mm²
클램프 범위, 최대
4 mm²
클램프 범위, 최소
0.14 mm²
탈피 길이
10 mm
트윈 와이어 종단 페룰, 최대
0.75 mm²
트윈 와이어 종단 페룰, 최소
0.5 mm²
트윈 와이어 종단 페룰의 튜브 길이
  • 튜브 길이:
    • 최소:
      8 mm
    • 최대:
      12 mm
  • 도체 결선 단면적:
    • 최소:
      0.5 mm²
    • 최대:
      0.75 mm²

CSA 등급 데이터

와이어 단면적 최대(CSA)
12 AWG
와이어 단면적 최소(CSA)
28 AWG
인증 번호(CSA)
200039-70089609
전류 크기 B(CSA)
20 A
전류 크기 C(CSA)
20 A
전류 크기 D(CSA)
5 A
전압 크기 B(CSA)
600 V
전압 크기 C(CSA)
600 V
전압 크기 D(CSA)
600 V

일반

결선 단면규격 AWG, 최대
AWG 12
결선 단면규격 AWG, 최소
AWG 28
설치 권고
장착 레일
장착 레일
TS 35
표준 규격
IEC 60947-7-1

등급 데이터

Névleges keresztmetszet
2.5 mm²
Névleges feszültség
800 V
Névleges DC feszültség
800 V
Névleges áram
24 A
Current at maximum wires
24 A
Szabványok
IEC 60947-7-1
Volume resistance according to IEC 60947-7-x
1.33 mΩ
Névleges lökőfeszültség
8 kV
Teljesítményveszteség az IEC 60947-7-x szerint
0.77 W
Categoría de sobretensión
III
Grado de polución
3

UL 등급 데이터

Current size D (cURus)
5 A
Leitergr. Field wiring max (cURus)
12 AWG
Velikost proudu C (cURus)
20 A
인증 번호(cURus)
E60693
전류 크기 B(cURus)
20 A
전압 크기 B(cURus)
600 V
전압 크기 C(cURus)
600 V
전압 크기 D(cURus)
600 V
컨덕터 크기 팩토리 결선 최대(cURus)
12 AWG
컨덕터 크기 팩토리 결선 최소(cURus)
28 AWG
컨덕터 크기 필드 결선 최소(cURus)
28 AWG

분류

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
