Właściwości

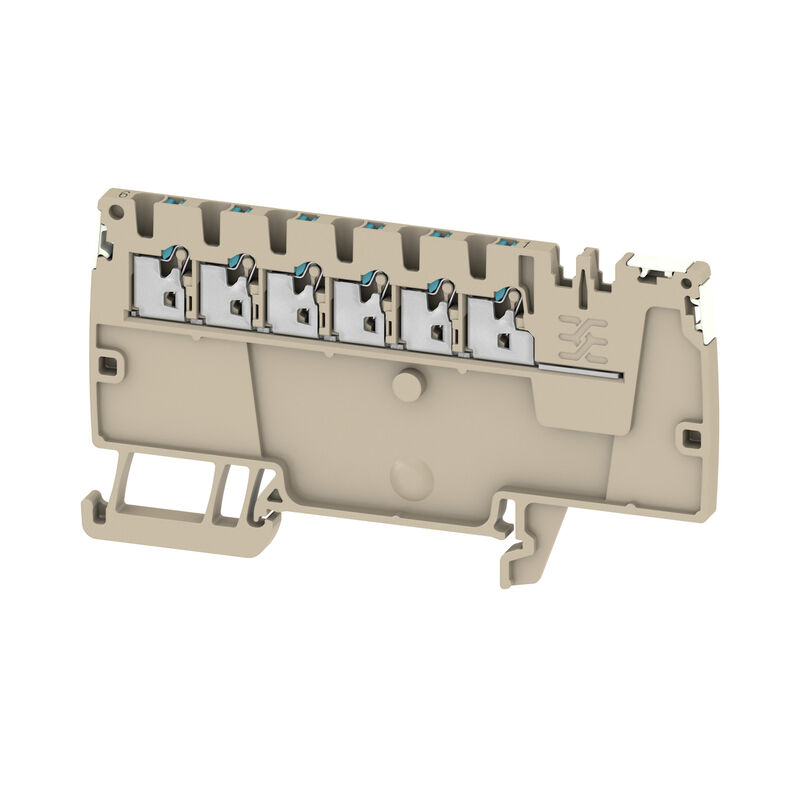

| Wersja | Modułowe złączki instalacyjne, PUSH IN, 1.5 mm², 500 V, 17.5 A, Ciemnobeżowy |
| Nr zam. | 2675360000 |
| Typ | AAP11 1.5 LI DL BL |
| GTIN (EAN) | 4050118733594 |
| Ilość | 50 szt. |
| Głębokość | 48 mm |
| Głębokość (cale) | 1,89 inch |
| Głębokość wraz z szyną DIN | 48 mm |
| Wysokość | 85,5 mm |
| Wysokość (cale) | 3,366 inch |
| Szerokość | 3,5 mm |
| Szerokość (cale) | 0,138 inch |
| Masa netto | 8,88 g |
| Temperatura magazynowania | -25 °C...55 °C |
| długotrwała temperatura użytkowa, min. | -60 °C |
| długotrwała temperatura użytkowa, maks. | 130 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| tworzywo | Wemid |
| Barwny | Ciemnobeżowy |
| Klasa palności wg UL 94 | V-0 |
| nr certyfikatu (ATEX) | TUEV17ATEX8030U |
| Nr certyfikatu (IECEX) | IECEXTUR17.0015U |
| Napięcie maks. (ATEX) | 550 V |
| Prąd (ATEX) | 13 A |
| Maks. przekrój przewodu (ATEX) | 1.5 mm² |
| Napięcie maks. (IECEX) | 550 V |
| Prąd (IECEX) | 13 A |
| Maks. przekrój przewodu (IECEX) | 1.5 mm² |
| Oznakowanie EN 60079-7 | Ex ec II C Gc |
| Etykieta Ex 2014/34/WE | II 2 G D |
| niezbędna płyta zamykająca | Tak |
| Liczba potencjałów | 1 |
| liczba poziomów | 1 |
| liczba zacisków na poziom | 6 |
| Liczba potencjałów w rzędzie | 1 |
| poziomy wewnętrznie zmostkowane | Nie |
| Szyna | TS 35 |
| otwarte strony | z prawej strony |
| rodzaj montażu | TS 35 |
| wersja przetestowana pod kątem eksplozji | Tak |
| zatrzaskowe | Tak |
| Rodzaj przyłącza, kolejne przyłącze | PUSH IN |
| Długość odizolowania | 8 mm |
| Długość rurki dla okucia z zakończeniem kablowym bez kołnierza z tworzywa sztucznego DIN 46228/1 |
|
| Długość rurki dla okucia z zakończeniem kablowym z kołnierzem z tworzywa sztucznego DIN 46228/4 |
|
| liczba przyłączeń | 6 |
| Maks. przekrój przyłącza, przewód wielodrutowy, maks. | 1,5 mm² |
| Maks. przekrój przyłącza, przewód wielodrutowy, min. | 0,5 mm² |
| przekrój przyłącza przewodu AWG, min. | AWG 26 |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks. | 1,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks. | 1 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 1,5 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, maks. | 1,5 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, min. | 0,5 mm² |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 14 |
| Rodzaj przyłącza | PUSH IN |
| Rodzaj przyłącza 2 | PUSH IN |
| sprawdzian trzpieniowy wg 60 947-1 | A1 |
| Wielkość ostrza | 0,4 x 2,0 mm |
| Zakres zaciskania, maks. | 1,5 mm² |
| Zakres zaciskania, min. | 0,14 mm² |
| Liczba biegunów | 1 |
| Normy | IEC 60947-7-1 |
| przekrój przyłącza przewodu AWG, min. | AWG 26 |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 14 |
| Szyna | TS 35 |
| Przekrój pomiarowy | 1,5 mm² |
| Napięcie znamionowe | 500 V |
| Znamionowe napięcie przemienne | 500 V |
| Znamionowe napięcie stałe | 500 V |
| Prąd znamionowy | 17,5 A |
| Prąd przy maksymalnym oprzewodowaniu | 17,5 A |
| Normy | IEC 60947-7-1 |
| Rezystancja objętościowa wg IEC 60947-7-x | 1,83 mΩ |
| Znamionowe napięcie udarowe | 6 kV |
| Moc stratna zgodnie z wymaganiami IEC 60947-7-x | 0,56 W |
| Kategoria przepięciowa | III |
| Stopień zanieczyszczenia | 3 |
| Napięcie rozm. B (cURus) | 300 V |
| Napięcie rozm. C (cURus) | 300 V |
| Napięcie rozm. D (cURus) | 600 V |
| Nr certyfikatu (cURus) | E60693 |
| Prąd rozm. B (cURus) | 13 A |
| Prąd rozm. C (cURus) | 13 A |
| Prąd rozm. D (cURus) | 5 A |
| Wielkość przewodu Factory wiring max (cURus) | 14 AWG |
| Wielkość przewodu Factory wiring min (cURus) | 26 AWG |
| Wielkość przewodu Field wiring max (cURus) | 14 AWG |
| Wielkość przewodu Field wiring min (cURus) | 26 AWG |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_58095)
[20-AV4BO-0271U](https://mdcop.weidmueller.com/mediadelivery/asset/900_318072) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153908) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_205792) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2675360000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2675360000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2675360000&norm=0) |
| Dokumentacja użytkownika | [AAP Terminal Blocks for control voltage distribution](https://mdcop.weidmueller.com/mediadelivery/asset/900_102992) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-19 |
| ECLASS 14.0 | 27-25-01-19 |
| Dopuszczenia |         |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cURus) | E60693 |
