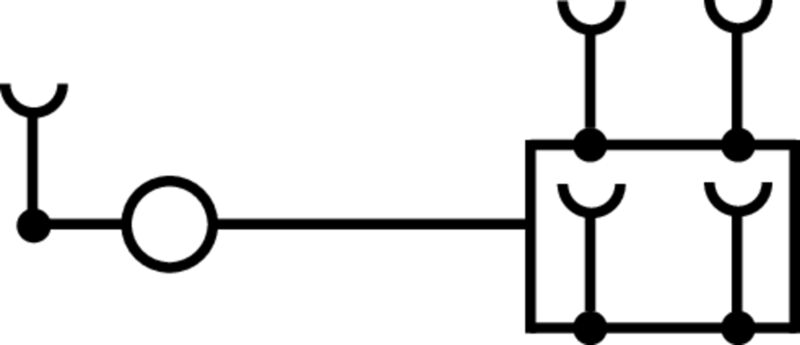

AAP12 10 LO WT
AAP12 10 LO WT
AAP12 10 LO WT
AAP12 10 LO WT

AAP12 10 LO WT

Napájecí svorka, PUSH IN, 10 mm², 800 V, 57 A, Béžová, Tmavě béžová

Art.-Nr. 2683450000
Im Konfigurator öffnen
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 34 Verwandte Artikel 33
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Údaje materiálu Údaje hodnocení IECEx/ATEX Specifikace systému weitere technische Daten Klemmbare Leiter (Weiterer Anschluss) Klemmbare Leiter (Bemessungsanschluss) Bemessungsdaten nach CSA Allgemeines Data hodnocení Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0a8958f9-c226-4e12-af16-493ec79d92c5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda

Všeobecné objednací údaje

Verze
Napájecí svorka, PUSH IN, 10 mm², 800 V, 57 A, Béžová, Tmavě béžová
Číslo objednávky
2683450000
Typ
AAP12 10 LO WT
GTIN (EAN)
4064675049135
Qté.
20 Stück

Rozměry a hmotnosti

Hloubka
53,5 mm
Hloubka (v palcích)
2,106 inch
Výška
85,5 mm
Výška (v palcích)
3,366 inch
Šířka
10 mm
Šířka (v palcích)
0,394 inch
Nettogewicht
27,05 g

Teploty

Skladovací teplota
-25 °C...55 °C
Varaktig driftstemperatur, min.
-60 °C
Dauergebrauchstemperatur, max.
130 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Údaje materiálu

Основной материал
Wemid
Färgkod
beige
dark beige
Farbe Betätigungselemente
weiß
UL 94 éghetőségi osztály
V-0

Údaje hodnocení IECEx/ATEX

Č. osvědčení (ATEX)
TUEV17ATEX8030U
Zertifikat-Nr. (IECEX)
IECEXTUR17.0015U
Spannung max (ATEX)
690 V
Prąd (ATEX)
45 A
Leiterquerschnitt max (ATEX)
10 mm²
Spannung max (IECEX)
690 V
Strom (IECEX)
45 A
Wire cross section max. (IECEX)
10 mm²
Značení EN 60079-7
Ex ec II C Gc
Kennzeichnung Ex 2014/34/EU
II 2 G D

Specifikace systému

Piastra terminale (necessaria)
Ano
Anzahl der Potentiale
1
Anzahl der Etagen
1
Nombre de points de contact par étage
1
Piani ponticellati internamente
Nein
Collegamento PE
Nein
Guida equipaggiata
TS 35
PE-Funktion
Nein

weitere technische Daten

explosionsgeprüfte Ausführung
Ja
Montageart
gerastet
TS 35

Klemmbare Leiter (Weiterer Anschluss)

Typ připojení, další připojení
PUSH IN

Klemmbare Leiter (Bemessungsanschluss)

bliźniacza tulejka kablowa, min.
0,5 mm²
Ledararea, entrådig, min.
0,5 mm²
Počet připojení
1
Průřez propojení AWG, max.
AWG 6
Průřez propojení AWG, min.
AWG 20
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.
10 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.
0,5 mm²
Rohrlänge für AEH ohne Kunststoffkragen DIN 46228/1
  • Rohrlänge:
    • nominal:
      18 mm
  • Leiteranschlussquerschnitt:
    • min.:
      1,5 mm²
    • max.:
      10 mm²
Rohrlänge für Zwillingsaderendhülse
  • Rohrlänge:
    • nominal:
      18 mm
  • Leiteranschlussquerschnitt:
    • min.:
      0,75 mm²
    • max.:
      1 mm²
  • Rohrlänge:
    • min.:
      12 mm
    • max.:
      18 mm
  • Leiteranschlussquerschnitt:
    • min.:
      1,5 mm²
    • max.:
      4 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/1, min.
0,5 mm²
Section de raccordement du conducteur, souple, max.
10 mm²
Sezione di collegamento, semirigida, min.
0,5 mm²
Směr připojení
oben
Terminali doppi, max.
4 mm²
Tube length for wire-end ferrule with plastic collar DIN 46228/4
  • Rohrlänge:
    • min.:
      18 mm
  • Leiteranschlussquerschnitt:
    • min.:
      1,5 mm²
    • max.:
      4 mm²
  • Rohrlänge:
    • min.:
      12 mm
    • max.:
      18 mm
  • Leiteranschlussquerschnitt:
    • min.:
      6 mm²
    • max.:
      10 mm²
Typ připojení
PUSH IN
Typ připojení 2
PUSH IN
Upínací rozsah, max.
16 mm²
Upínací rozsah, min.
0,5 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, min.
0,5 mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max.
16 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, max.
10 mm²
Сечение соединения проводов, твердое ядро, макс.
10 mm²

Bemessungsdaten nach CSA

Current size D (CSA)
5 A
Leiterquerschnitt max (CSA)
6 AWG
Spannung Gr B (CSA)
600 V
Spannung Gr C (CSA)
600 V
Strom Gr B (CSA)
51 A
Strom Gr C (CSA)
51 A
Voltage size D (CSA)
600 V
Wire cross section min. (CSA)
20 AWG
Zertifikat-Nr. (CSA)
200039-70089609

Allgemeines

Nosná lišta
TS 35
Počet pólů
1
Průřez propojení AWG, max.
AWG 6
Průřez propojení AWG, min.
AWG 20
Standardy
In Anlehnung an IEC 60947-7-1

Data hodnocení

Rated cross-section
10 mm²
Tensione nominale
800 V
Märkspänning AC
800 V
Номинальное напряжение пост. тока
800 V
Corrente nominale
57 A
Corrente con conduttore max.
57 A
Norme
In accordance with IEC 60947-7-1
Volume resistance according to IEC 60947-7-x
0,56 mΩ
Classe di sovratensione
III
Grado di lordura
3

Klasifikace

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-19
ECLASS 15.0
27-25-01-19
