ACT20P-PRO-RTCI-AO-DO-P
Przetwornik temperatury, Monitorowanie wartości granicznej, Wejście : Temperatura, Rezystancja, Potencjometr, Wyjście : I/U Uniwersalny, Tranzystor (alarm)
Nr. produktu
2448110000
Właściwości
| Wersja | Przetwornik temperatury, Monitorowanie wartości granicznej, Wejście : Temperatura, Rezystancja, Potencjometr, Wyjście : I/U Uniwersalny, Tranzystor (alarm) |
| Nr zam. | 2448110000 |
| Typ | ACT20P-PRO-RTCI-AO-DO-P |
| GTIN (EAN) | 4050118462234 |
| Ilość | 1 szt. |
| Głębokość | 113,7 mm |
| Głębokość (cale) | 4,476 inch |
| Wysokość | 127,1 mm |
| Wysokość (cale) | 5,004 inch |
| Szerokość | 12,5 mm |
| Szerokość (cale) | 0,492 inch |
| Masa netto | 0 g |
| Temperatura magazynowania | -40 °C...85 °C |
| Temperatura eksploatacyjna | -40 °C...60 °C |
| Wilgotność | 5...95 % bez obroszenia |
| Status zgodności z dyrektywą RoHS | Zgodne, z wyłączeniem |
| Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 2f6dd957-421a-46db-a0c2-cf1609156924 |
| czujnik |
RTD: PT100, PT200, PT500, PT1000, Ni50, Ni100, Ni120, Ni1000, Cu10, Cu25, Cu50, Cu100
RTD (2-wire): KTY83/110, KTY83/120, KTY83/150, KTY83/121, KTY83/122, KTY83/210, KTY83/220, KTY83/221, KTY83/250, KTY82/110, KTY82/120, KTY82/150, KTY82/121, KTY82/122, KTY82/210, KTY82/220, KTY82/221, KTY82/250, KTY84/130, KTY16, KTY19, ST13, ST20 Thermocouples: B, E, J, K, L, N, R, S, T,U, L |
| liczba wejść | 1 |
| napięcie wejściowe | 0...300 mV |
| Potencjometr | 500 Ω...120 kΩ |
| rezystancja | 0…15 kΩ |
| rezystancja wejściowa | 0…15 kΩ |
| Wskazówka dane techniczne 1 | zob. szczegółowe informacje w instrukcji obsługi |
| zakres wejściowy temperatury | regulacja w zakresie -200…+850°C |
| Typ |
aktywny (jako źródło prądowe) lub pasywny (jako dren)
podłączone sterowanie może być aktywne / pasywne |
| Funkcja alarmu |
konfigurowalne
Wartości graniczne górna i dolna, zakres okna Zwarcie wejścia Opóźnienie alarmu: 0…10 s Histereza: 10V |
| Liczba wyjść cyfrowych | 1 |
| Opóźnienie włączenia |
0...180 s
50 ms ... 7.5 s |
| Typ | Tranzystor NPN |
| znamionowe napięcie załączające | 24 VDC ±30% |
| znamionowy prąd załączający | 100 mA |
| funkcja transmisji |
linear, √X, X1, X1.5, X2, X2.5, 1-X
-5…+5% zakresu wyjściowego (TRIM) |
| Liczba wyjść analogowych | 1 |
| Napięcie na oporze obciążenia |
>1 kΩ (60 V AC <Uwe <230 V AC)
>5 kΩ (24 V AC <Uwe <60 V AC) |
| Napięcie wyjściowe |
konfigurowalne
0(1) - 5 V 0(2)...10 V -5…+5 V -10...+10 V downscale (0 V) upscale (11 V) |
| Prąd na oporze obciążenia | ≤ 600 Ω |
| Prąd wyjściowy |
konfigurowalne
0(4)...20 mA -20…+20 mA ± 10 mA upscale (23 mA) downscale (3,5 mA) |
| Typ (wyjście analogowe) | wyjście napięcia i prądu (konfigurowane) |

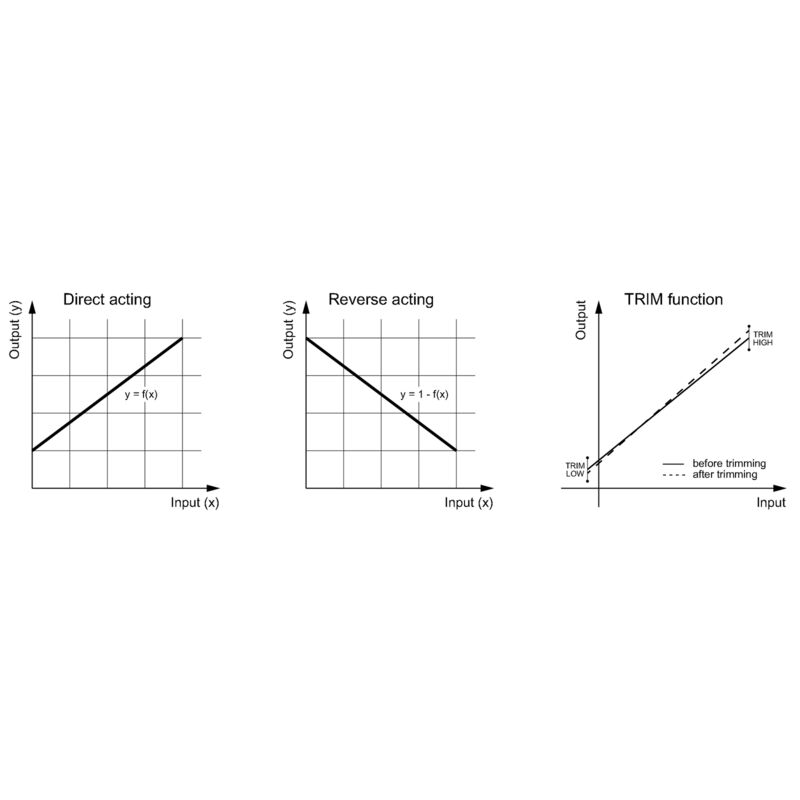

| Wyjście sygnału | bezpośrednie lub odwrócone |
| Czas odpowiedzi skokowej |
2- / 4- wire: 320 ms;
3- wire / Poti: 640 ms |
| dokładność |
Dokładność podstawowa: ≤ 0,05% zakresu
Dokładność poszczególnych typów czujników – patrz instrukcja obsługi. |
| dryft długoczasowy | 0,1 % / 10.000 h |

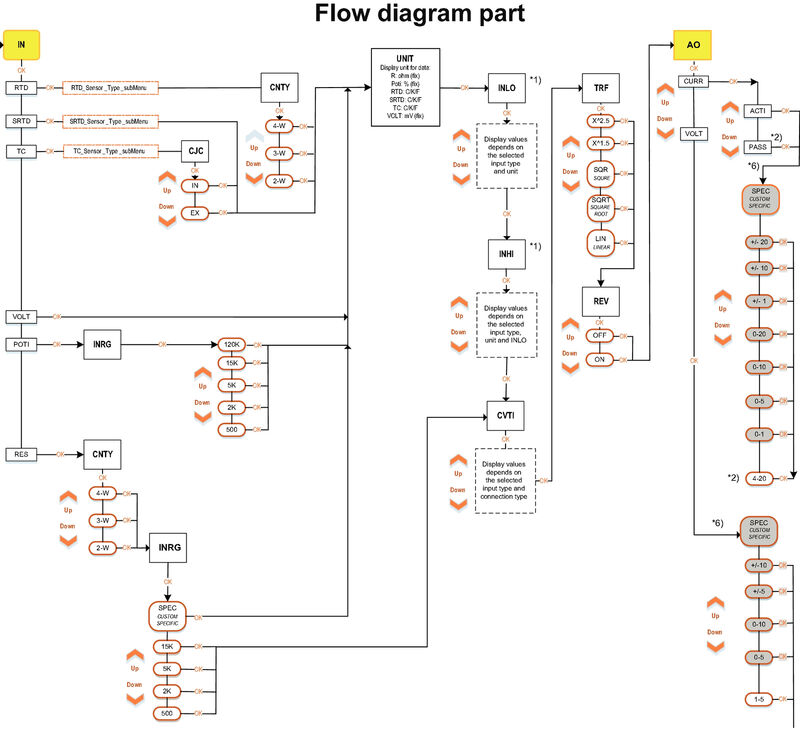

| Konfiguracja | with push-buttons and display |
| Objęte zakresem dostawy |
Przetwornik
Arkusz instrukcji |
| pobór mocy | ≤ 2.6 W |
| Separacja galwaniczna |
4-drogowy separator;
między wejściem / wyjściem / zasilaniem |
| Stopień ochrony | IP20 |
| Szyna | TS 35 |
| Współczynnik temperaturowy | ±0,01% zakresu wyjściowego / °C |
| Zasilanie |
24…230 V DC ±15%
110 - 230 V AC / 60-50 Hz |
| Kategoria przepięciowa | II |
| Napięcie izolacji | 4 kVeff / 1 min. |
| napięcie nominalne | 600 V |
| Normy EMV | EN 61326-1 |
| Separacja galwaniczna |
4-drogowy separator;
między wejściem / wyjściem / zasilaniem |
| Stopień zanieczyszczenia | 2 |
| udarowe napięcie wytrzymywane | 5 kV (1,2/50 µs) |
| Rodzaj przyłącza | PUSH IN |
| Zakres zacisków przyłącza pomiarowego | 2 mm² |
| Zakres zaciskania, min. | 0,5 mm² |
| Zakres zaciskania, maks. | 2 mm² |
| przekrój przyłącza przewodu AWG, min. | AWG 26 |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 14 |
| Przekrój przyłącza przewodu, jednodrutowy, min. | 0,2 mm² |
| Przekrój przyłącza przewodu, jednodrutowy, max. | 2,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 0,2 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 2,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min. | 0,2 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks. | 2,5 mm² |
| Informacje produktowe |

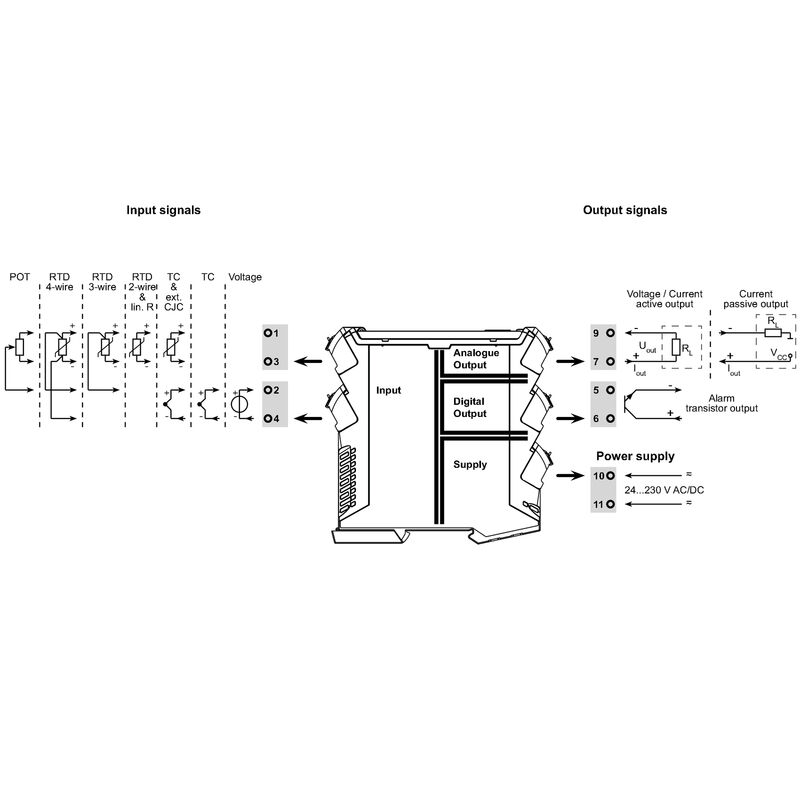

Uniwersalny, konfigurowalny przetwornik pomiarowy rezystancji ACT20P-PRO-RTCI-AO-DOS konwertuje rezystancje 2- / 3- / 4-przewodowych rezystorów i potencjometrów
na aktywny lub pasywny standardowy sygnał prądowy lub aktywny sygnał napięciowy. Na potrzeby monitorowania wartości granicznej urządzenie jest wyposażone w cyfrowe wyjście NPN. Szeroki zakres napięć zasilania 24 Vuc...230 Vuc. Urządzenie można konfigurować przy użyciu wyświetlacza. Właściwości |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[UL certification for US](https://mdcop.weidmueller.com/mediadelivery/asset/900_306642)
[DNV certification](https://mdcop.weidmueller.com/mediadelivery/asset/900_311428) [Bureau Veritas certification](https://mdcop.weidmueller.com/mediadelivery/asset/900_315014) [UL certification for canada](https://mdcop.weidmueller.com/mediadelivery/asset/900_321817) [UL certification (hazardous locations) for canada](https://mdcop.weidmueller.com/mediadelivery/asset/900_321818) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_310773) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_290393) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2448110000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2448110000) |
| Dokumentacja użytkownika |
[Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_39985)
[Configuration manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_290968) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002919 |
| ETIM 7.0 | EC002919 |
| ETIM 8.0 | EC002919 |
| ETIM 9.0 | EC002919 |
| ECLASS 9.0 | 27-21-01-29 |
| ECLASS 9.1 | 27-21-01-29 |
| ECLASS 10.0 | 27-21-01-29 |
| ECLASS 11.0 | 27-21-01-29 |
| ECLASS 12.0 | 27-21-01-29 |
| ECLASS 13.0 | 27-21-01-29 |
| ECLASS 14.0 | 27-21-01-29 |
| Dopuszczenia |     |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cULus) | E337701 |
