ACT20P-RS232-RS485/422-P
ACT20P-RS232-RS485/422-P

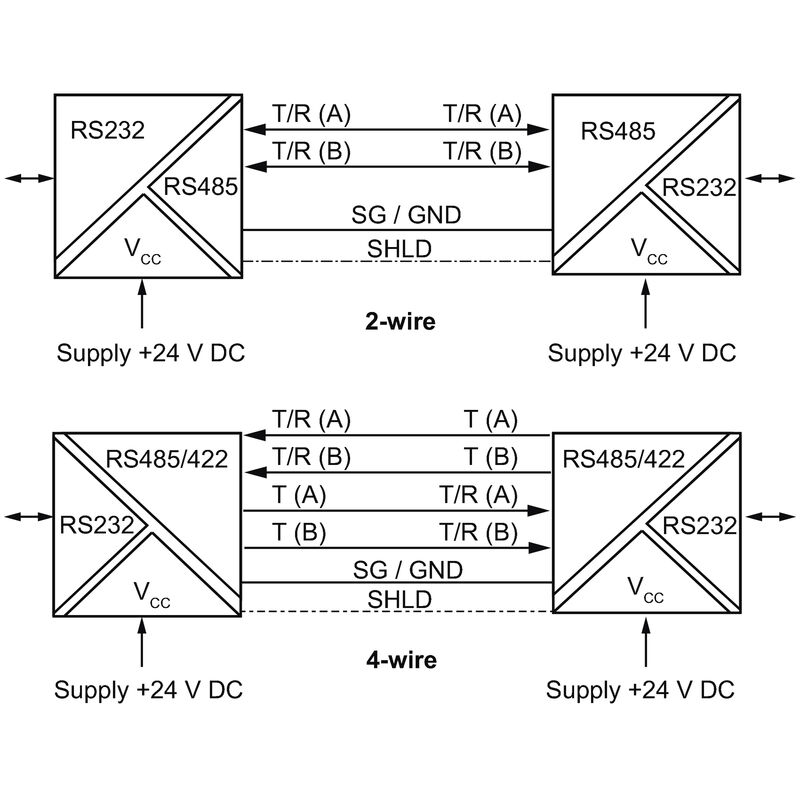

Aplikacja
ACT20P-RS232-RS485/422-P
ACT20P-RS232-RS485/422-P
ACT20P-RS232-RS485/422-P

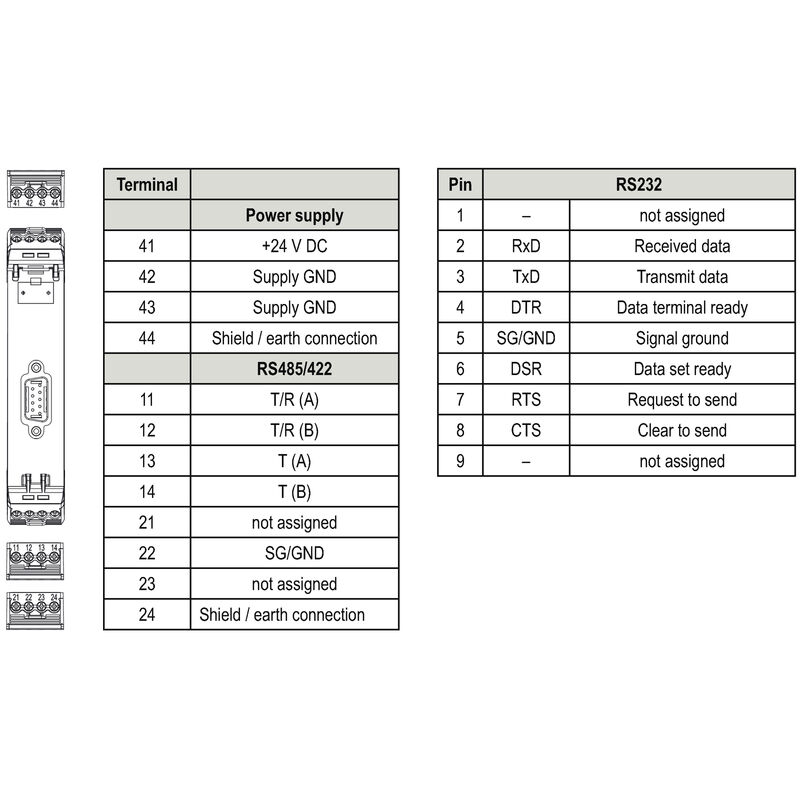

Schemat połączeń elektrycznych
ACT20P-RS232-RS485/422-P
ACT20P-RS232-RS485/422-P

ACT20P-RS232-RS485/422-P

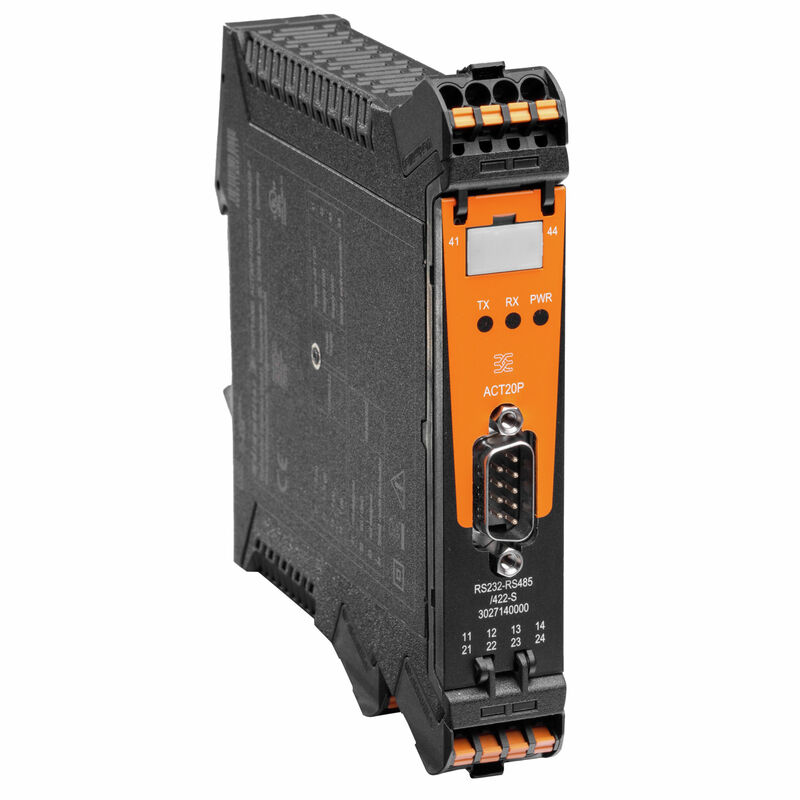

Konwerter interfejsu szeregowego, Wejście : Sygnał komunikacji szeregowej RS232, Wyjście : RS485/422, Zasilanie: 24 V DC ± 20 %

Nr. produktu 3027150000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 2 Pojedyncze części 1 Produkty pokrewne 2
Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego Wejście Interfejs RS232 Interfejs RS485/422 Wyjście Informacje ogólne Koordynacja izolacji Dane przyłączeniowe Ważna informacja Klasyfikacje Dopuszczenia

Ogólne dane zamówieniowe

Wersja
Konwerter interfejsu szeregowego, Wejście : Sygnał komunikacji szeregowej RS232, Wyjście : RS485/422, Zasilanie: 24 V DC ± 20 %
Nr zam.
3027150000
Typ
ACT20P-RS232-RS485/422-P
GTIN (EAN)
4099986959552
Ilość
1  szt.

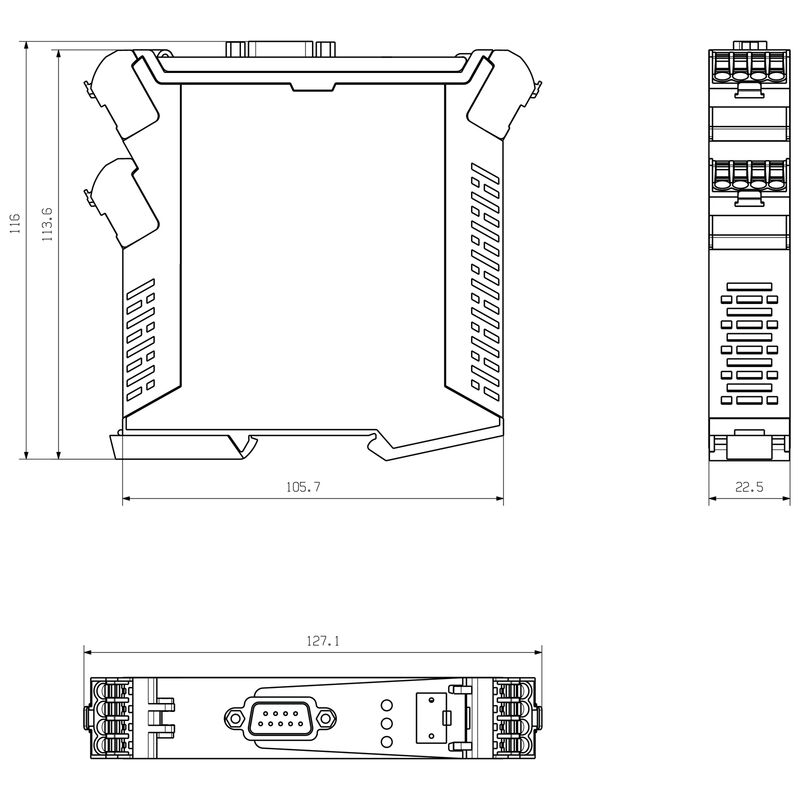

Wymiary i masa

Głębokość
114,2  mm
Głębokość (cale)
4,496  inch
Wysokość
117,2  mm
Wysokość (cale)
4,614  inch
Szerokość
22,5  mm
Szerokość (cale)
0,886  inch
Masa netto
152  g

Temperatury

Temperatura magazynowania
-40 °C...85 °C
Temperatura eksploatacyjna
-20 °C...70 °C
Wilgotność
5...95 % bez obroszenia

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
7a, 7cI
REACH SVHC
Lead 7439-92-1
6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol 119-47-1
SCIP
2f6dd957-421a-46db-a0c2-cf1609156924

Wejście

Typ
RS232

Interfejs RS232

adresowanie
automatyczny
Interfejs
1 x interfejs szeregowy RS-232/RS-485/RS-422
komunikacja
dwukierunkowe
Liczba urządzeń podłączonych do magistrali, maks.
32

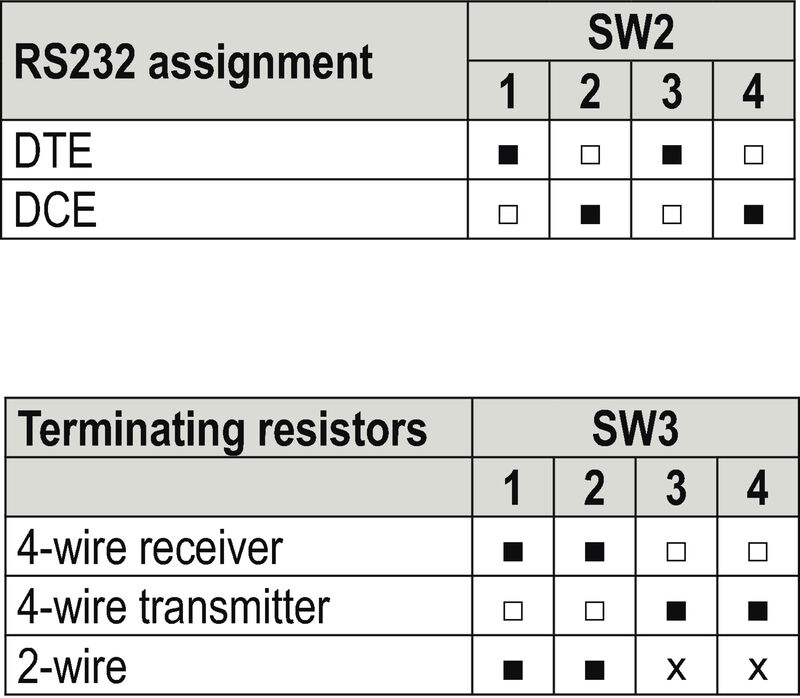

Obłożenie
DTE/DCE przełączane przełącznikiem DIP
Opóźnienia bitowe
≤ 3 µs
Parzystość
parzyste
Protokół
Serial data transfer
Przyłącze
SUB-D9 (wtyk, M3)
Sterowanie kierunkiem danych
samosterowanie lub przez RS232 RTS/CTS
Szybkość przesyłania danych
9 600 bps
19,2 kBit/s
115,2 kBit/s
8-bitowa lub 8-bitowa +1 bit parzystości
Szybkość transmisji
2.4 / 4.8 / 9.6 / 19.2 / 57.6 / 115.2 kBaud
Typ
RS232
Zniekształcenie bitowe
<5%

Interfejs RS485/422

Długość transmisji, maks. (RS485/422)
1 200  m
Opóźnienie bitowe (RS485/422)
<3 µs
Rodzaj podłączenia gniazda wtykowego
złącze śrubowe
Sterowanie kierunkiem przesyłu danych (RS485/422)
automatycznie lub za pośrednictwem RS232 RTS/CTS
Zniekształcenia bitowe (RS485/422)
<5%

Wyjście

Typ
RS485/422

Informacje ogólne

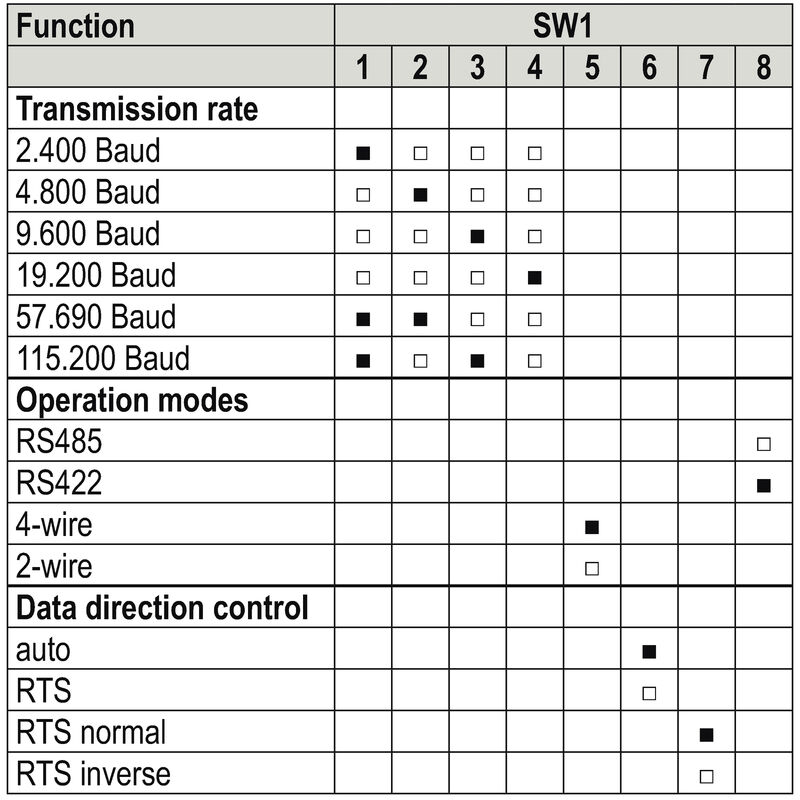

Konfiguracja
Mikroprfze??cznik
obszar zastosowania
Konwersja sygnału RS232 na sygnał RS485/422
Wykonanie dłuższych kabli w standardzie RS485
Współpraca sieciowa z wieloma uczestnikami
pobór mocy
≤ 1.5 W
Robocza wysokość nad poziomem morza
≤ 2000 m
Separacja galwaniczna
Separator 3-drożny
Stopień ochrony
IP20
Szyna
TS 35
Wskazówka montażowa
Wyłącznie do stosowania wewnątrz pomieszczeń
Zasilanie
24 V DC ± 20 %
Znamionowy pobór mocy
1,2  VA

Koordynacja izolacji

Kategoria przepięciowa
II
napięcie izolacji wejście albo wyjście/zasilanie
2 kV DC / 1 min.
Normy EMV
EN 61326
Separacja galwaniczna
Separator 3-drożny
Stopień zanieczyszczenia
2

Dane przyłączeniowe

Rodzaj przyłącza
PUSH IN
Długość usunięcia izolacji przyłącza pomiarowego
10  mm
Moment obrotowy dociągający, min.
0,4  Nm
Moment obrotowy dociągający, maks.
0,6  Nm
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.
0,2  mm²
Przekrój przyłącza przewodu, z cienkiego drutu, maks.
2,5  mm²
Przekrój przyłącza przewodu, z cienkiego drutu, min. (AWG)
AWG 24
Przekrój przyłącza przewodu, z cienkiego drutu, maks. (AWG)
AWG 14

Ważna informacja

Informacje produktowe
Przemiennik interfejsu przeznaczony jest do użytku w systemach RS232/RS485/422 w otoczeniu przemysłowym. W zależności od zastosowania urządzenie może zawierać inne funkcje, patrz punkt „Aplikacje”.

Klasyfikacje

ETIM 6.0
EC000310
ETIM 7.0
EC000310
ETIM 8.0
EC000310
ETIM 9.0
EC000310
ETIM 10.0
EC000310
ECLASS 9.0
19-17-92-90
ECLASS 9.1
27-21-01-90
ECLASS 10.0
19-17-92-90
ECLASS 11.0
19-17-90-90
ECLASS 12.0
27-06-03-20
ECLASS 13.0
27-06-03-20
ECLASS 14.0
27-06-03-20
ECLASS 15.0
27-06-03-20

Dopuszczenia

Dopuszczenia
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cULus)
E141197
